30 мм крепление для регулировки вращения коаксиальной системы, фиксируемое стопорным кольцом

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

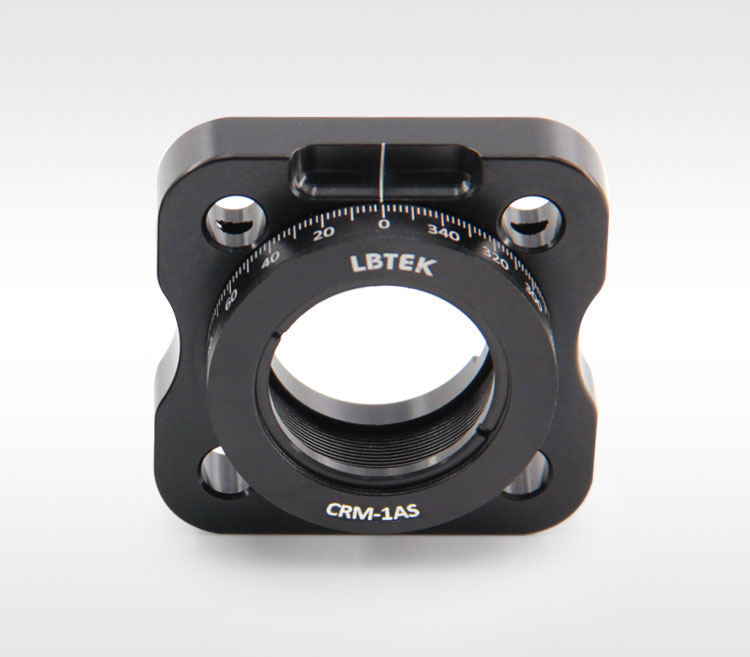

CRM-1AS имеет внутреннюю резьбу SM1, поставляется с фиксированным оптическим элементом SM1R, поворачивается в указанное положение и имеет сбоку стопорный винт с резиновой головкой M4 (шестигранный ключ на 2 мм) для блокировки вращения. Отверстие с резьбой М4 внизу можно присоединить к стойке. CRM-1B и CRM-1BS можно использовать для прямого крепления оптики диаметром 25,4 мм с помощью установочных винтов. На базе CRM-1AS в CRM-1ADS добавлены дифференциальные градуировки с 10 делениями слева и справа и дифференциальной точностью 0,2 градуса.

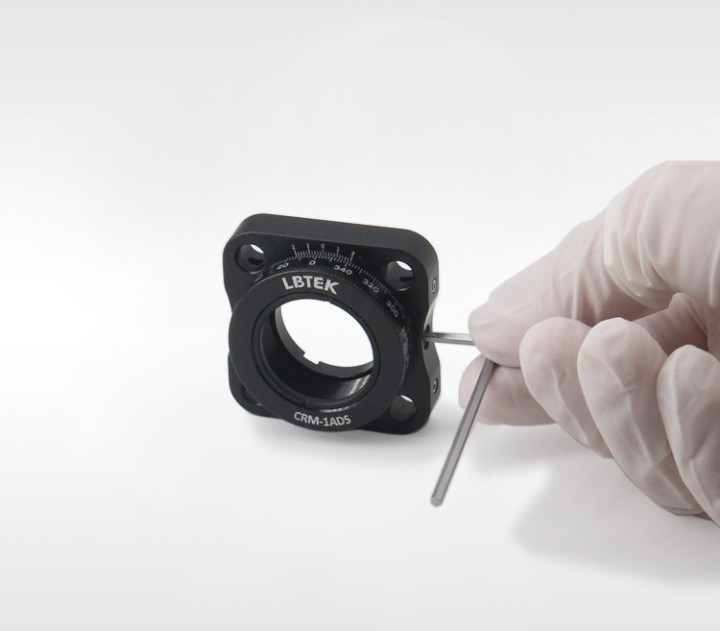

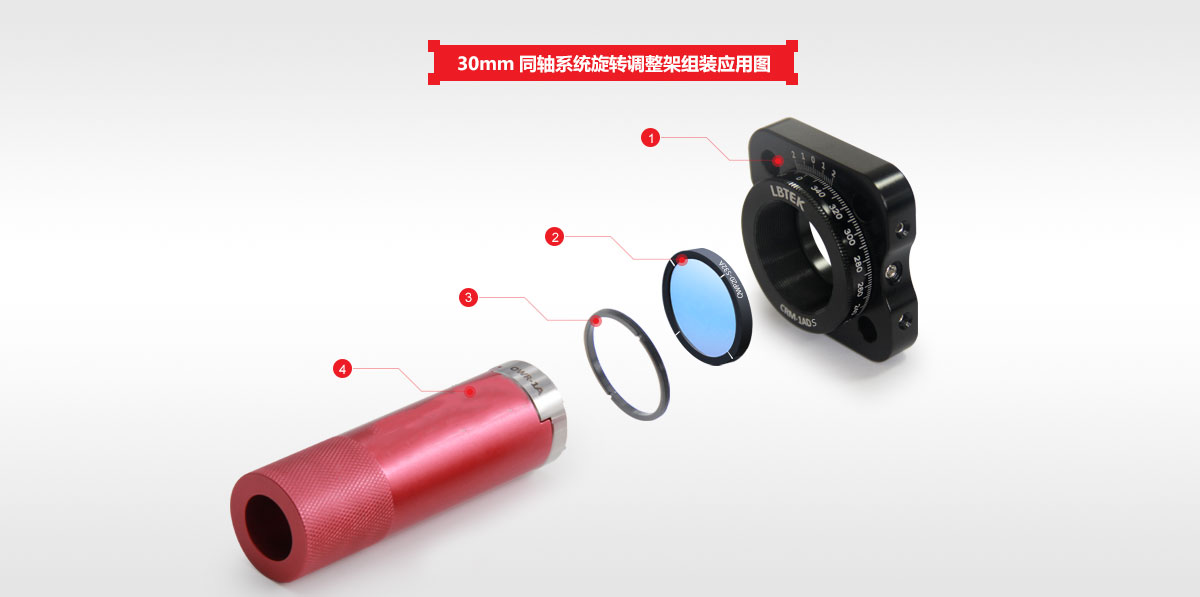

① Стенд регулировки вращения коаксиальной системы CRM-1ADS ×1	②Полимерная четвертьволновая пластина истинного нулевого порядка QWP20-532A ×1
③ Стопорное кольцо SM1R ×1	④ Ключ со стопорным кольцом OWR-1A ×1

Дифференциальный метод чтения:

Поворотная регулировочная стойка с дифференциальным показанием, диапазон вращения 0–360 °, минимальная точность шкалы 2 °, дифференциальная шкала центрирована на 0, максимальный диапазон 2 °, слева и справа 10 делений. Минимальная дифференциальная точность: главный циферблат имеет наименьшую точность шкалы (максимальный дифференциальный диапазон)/дифференциальное количество градусов = 2/10 = 0,2°.

Способ 1 (читается справа):

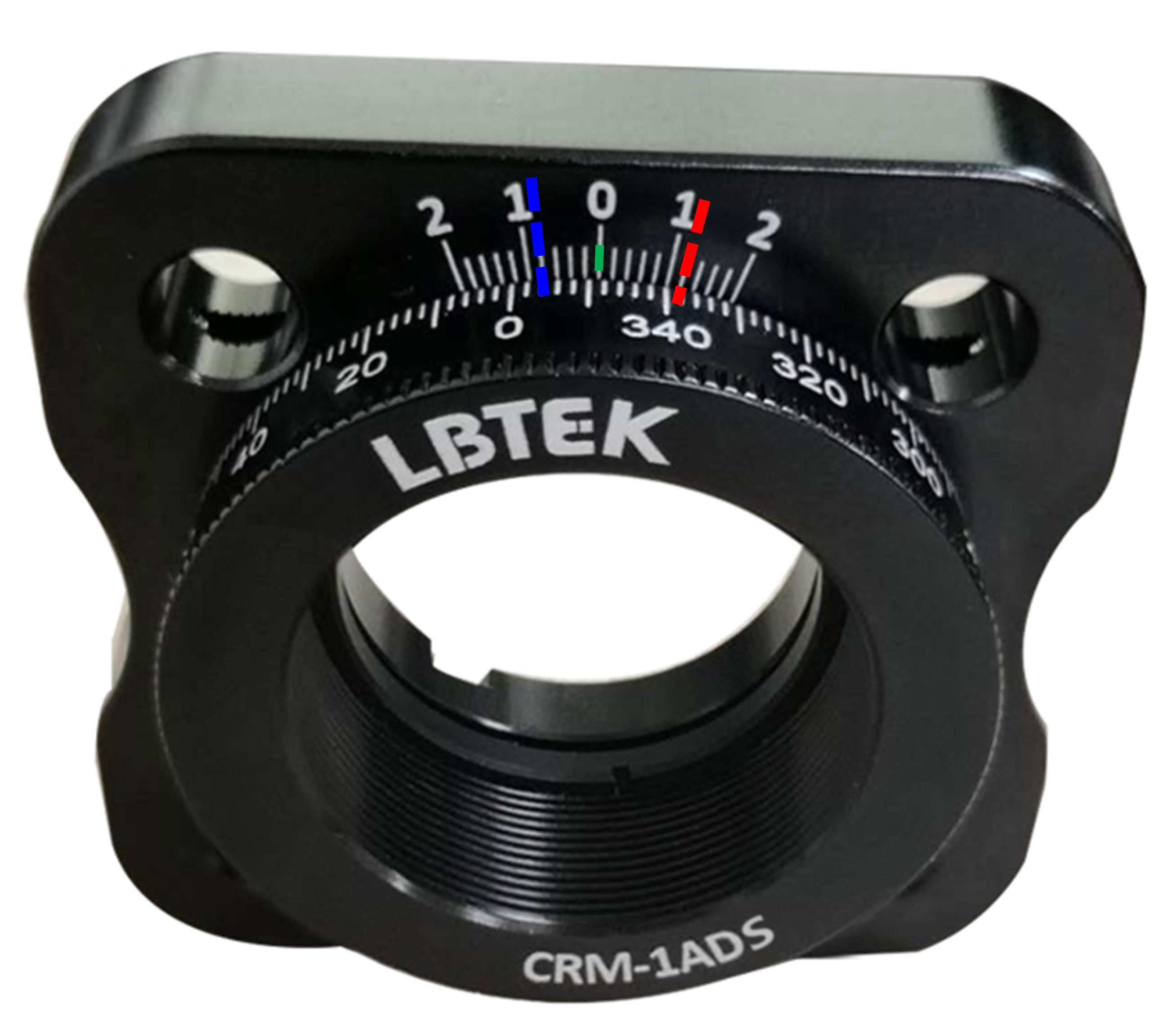

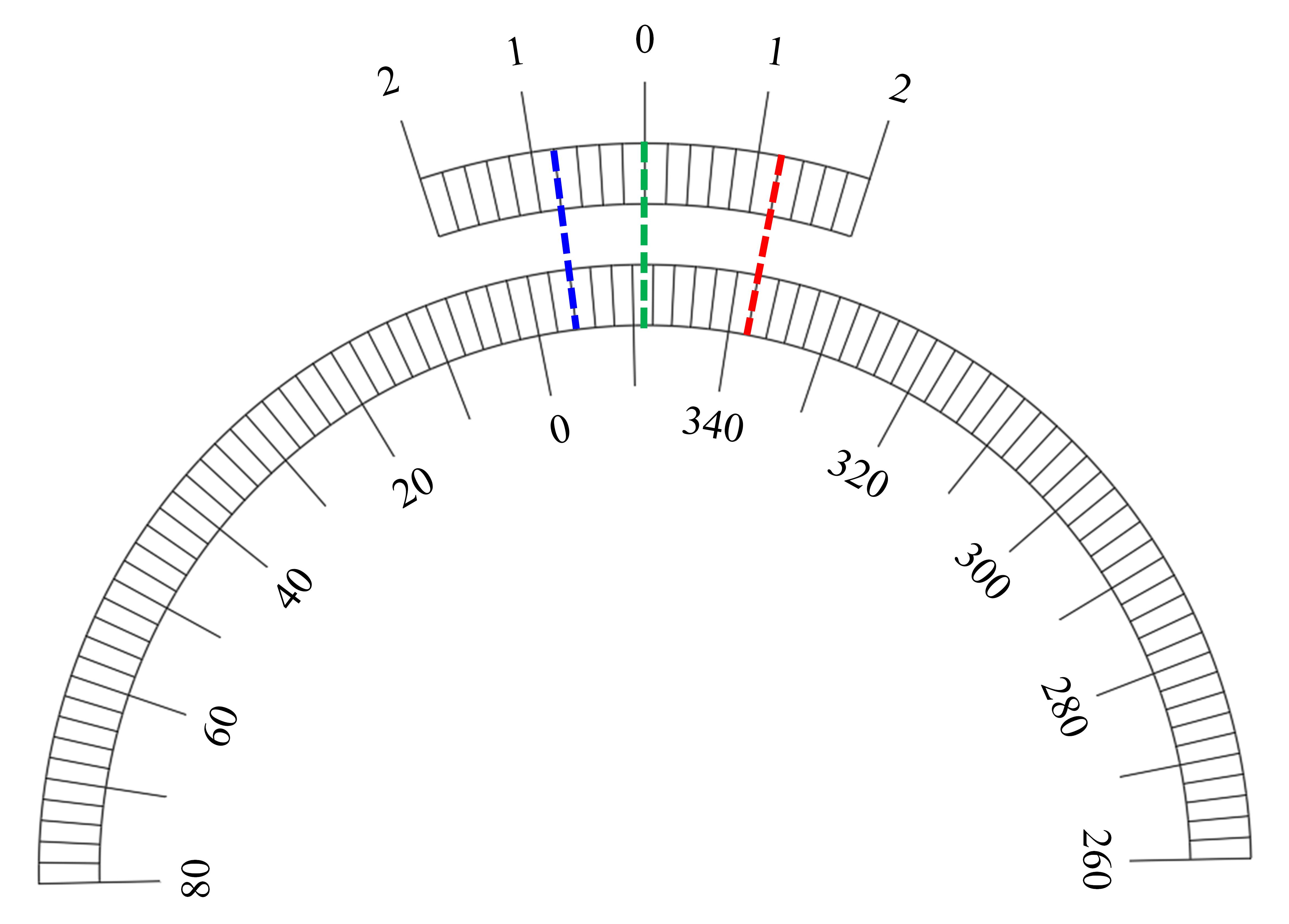

Как показано на рисунке выше, зеленая пунктирная линия и красная пунктирная линия представляют собой сетку основного чтения и сетку дифференциального чтения соответственно. Среди них зеленая пунктирная линия показывает основное показание, а показание слева — 350°; красная пунктирная линия — дифференциальное показание, а красная пунктирная линия — шестая выгравированная линия на правой стороне дифференциальной пластины. который совмещен с выгравированной линией основной пластины, а дифференциальная точность составляет 0,2 °, поэтому окончательное показание: основное показание-дифференциальное показание = 350 °-0,2 ° × 6 = 348,8 °.

Способ 2 (читается слева):

Как показано на рисунке выше, зеленая пунктирная линия и синяя пунктирная линия обозначают основную сетку чтения и сетку дифференциального чтения соответственно. Среди них, когда зеленая пунктирная линия отображает основное показание, показание представляет собой еще одну выгравированную линию, составляющую 348°; синяя пунктирная линия представляет собой дифференциальное показание, а синяя пунктирная линия представляет собой четвертую выгравированную линию на левой стороне дифференциальная пластина, которая совмещена с выгравированной линией основной пластины. Дифференциальная точность составляет 0,2°, поэтому окончательное показание составляет: основное показание + дифференциальное показание = 348° + 0,2° × 4 = 348,8°.

30 мм крепление для регулировки вращения коаксиальной системы, фиксируемое стопорным кольцом

Точность градуировки 2°, номера углов выгравированы через каждые 20°.
Стопорное кольцо фиксированное, в комплект входит стопорное кольцо SM1R.
Совместимость с коаксиальными системами.
Монтажная оптика Ø25,4 мм

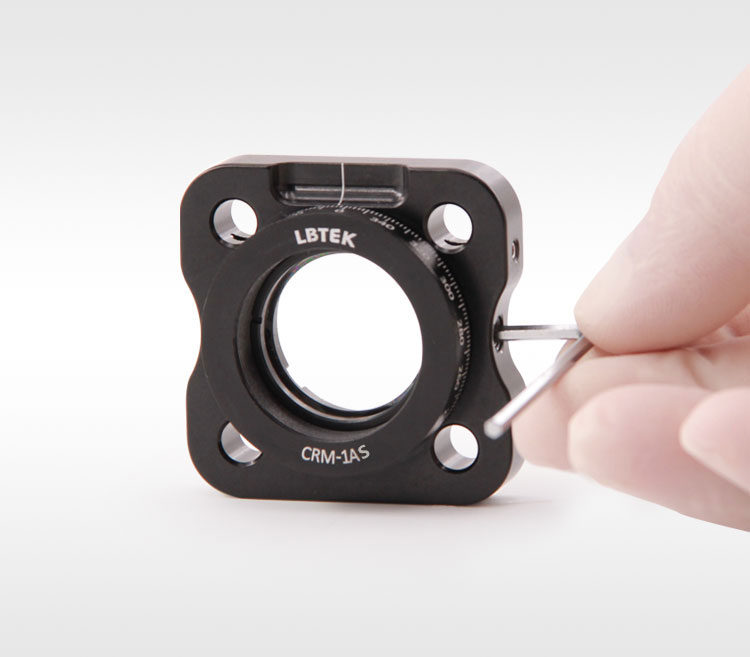

CRM-1AS имеет внутреннюю резьбу SM1 и поставляется с 1 стопорным кольцом SM1R для фиксации оптических компонентов диаметром 25,4 мм и максимальной толщиной 9,4 мм. Регулировочное крепление может плавно вращаться на 360°, с точностью шкалы 2°. номера углов выгравированы через каждые 20°. Сбоку имеются стопорные винты M4 (шестигранный ключ на 2 мм) для блокировки вращения, а отверстие с резьбой M4 внизу позволяет соединить стойку.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CRM-1AS			98 USD	90 дней

Крепление для регулировки вращения коаксиальной системы диаметром 30 мм, фиксируется установочными винтами

Точность градуировки 2°, номера углов выгравированы через каждые 20°.
Крепление установочного винта
Монтажная оптика Ø25,4 мм

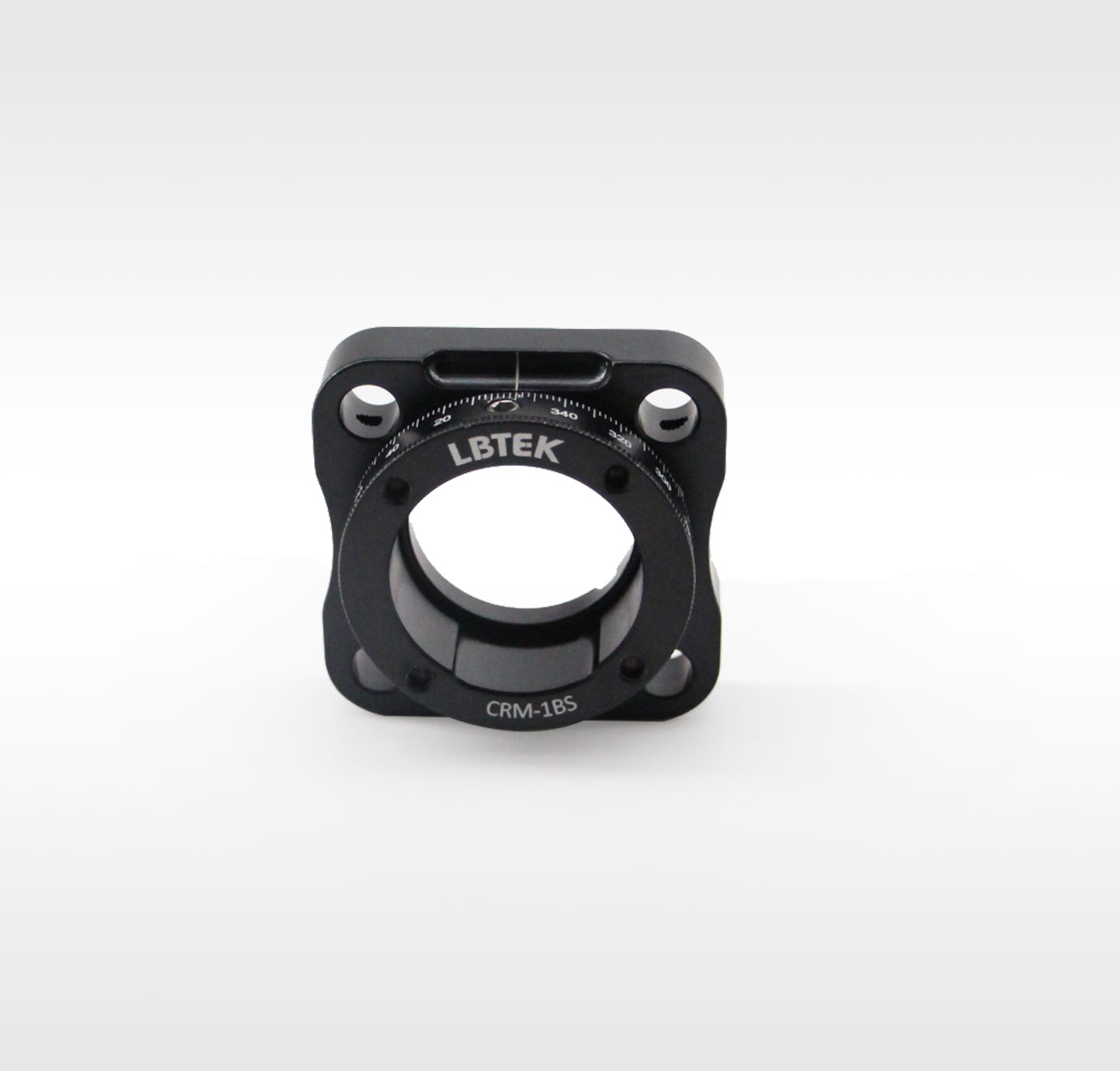

Внутренняя стенка CRM-1BS гладкая, для крепления оптических компонентов используются установочные винты с резиновой головкой М4 толщиной не менее 25,4 мм и не менее 7,9 мм. Регулировочная рамка может плавно вращаться на 360°, при этом точность шкалы 2°, а цифры углов выгравированы через каждые 20°. Сбоку имеются стопорные винты M4 (совместимы с шестигранным ключом на 2 мм) для блокировки вращения, а отверстие с резьбой M4 внизу позволяет соединить стойку.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CRM-1BS			96 USD	90 дней

Поворотное крепление коаксиальной системы диаметром 30 мм с дифференциальным отсчетом, стопорным кольцом

Монтаж оптики Ø25,4 мм
Точность градуировки 2°, номера углов выгравированы через каждые 20°.
Дифференциальная точность 0,2°
Стопорное кольцо фиксированное, в комплект входит стопорное кольцо SM1R.
Радиальное круговое биение, осевое круговое биение: ≤30 мкм
Совместимость с коаксиальными системами.

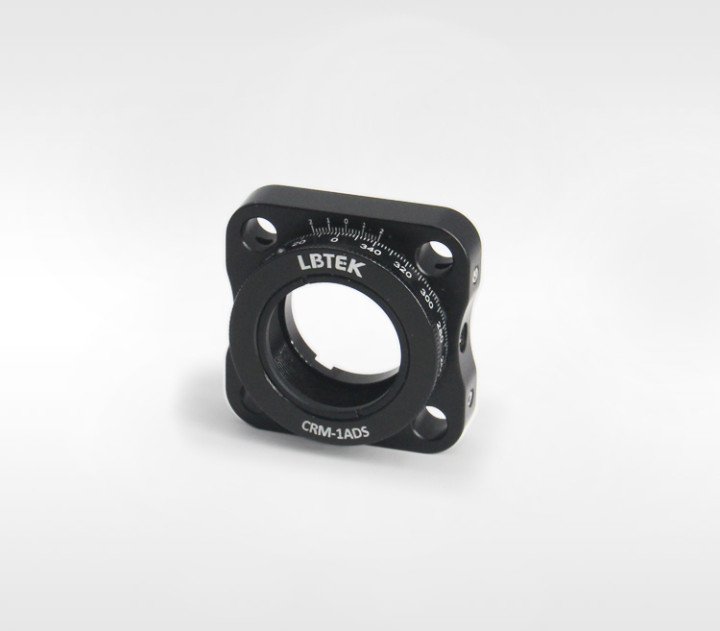

CRM-1ADS имеет внутреннюю резьбу SM1 и поставляется со стопорным кольцом SM1R для фиксации оптических компонентов максимальной толщиной 9,4 мм. Регулировочная стойка может плавно вращаться на 360°, с точностью шкалы 2°, а номера углов выгравированы каждые 20°, имеется также дифференциальная шкала, слева и справа по 10 минут, градус, максимальный диапазон дифференциала 2°, точность дифференциала 0,2°. Сбоку имеются стопорные винты M4 (шестигранный ключ на 2 мм) для блокировки вращения, а отверстие с резьбой M4 внизу позволяет соединить стойку.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CRM-1ADS			105 USD	90 дней

Стойка для регулировки вращения коаксиальной системы диаметром 30 мм с точной регулировкой по микрометру и фиксацией стопорным кольцом

Грубое вращение на 360°, блокируемое, номера углов выгравированы через каждые 20°.
Дифференциальная точность считывания 5'
Прецизионный микрометр хода ±7°, разрешение 1,2 фута
Стопорное кольцо фиксированное, в комплект входит стопорное кольцо SM1R.
Радиальное круговое биение, осевое круговое биение: ≤30 мкм
Совместимость с коаксиальными системами.

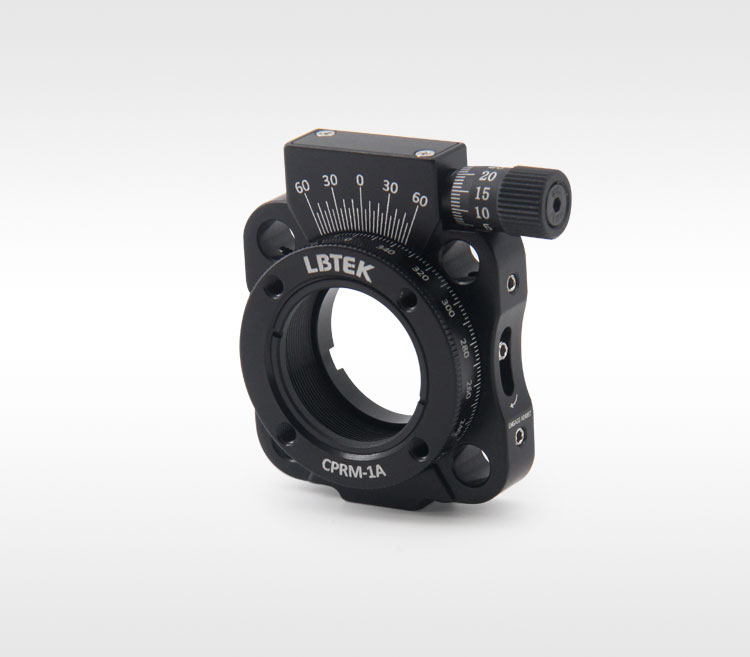

Кинематическое крепление LBTEK CPRM-1A подходит для установки оптики диаметром до 25,4 мм и толщиной до 9,4 мм и фиксирует оптику с помощью одного стопорного кольца SM1R. Его можно поворачивать на 360°, сетка меняется каждые 20°, а дифференциальная шкала обеспечивает разрешение 5 футов. Сбоку имеется установочный винт грубой регулировки. Когда грубая регулировка заблокирована, головку микрометра можно использовать для точной настройки. положение вращающейся рамы в пределах ±7°, каждый поворот головки микрометра соответствует 1° поворота вращающейся рамы, точность составляет 1,2'. В нижней части ЦПРМ-1А имеются отверстия с резьбой М4 для подключения оптических стоек.
