30-мм коаксиальная система, крепление для регулировки смещения XYZ, конструкция «ласточкин хвост»

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

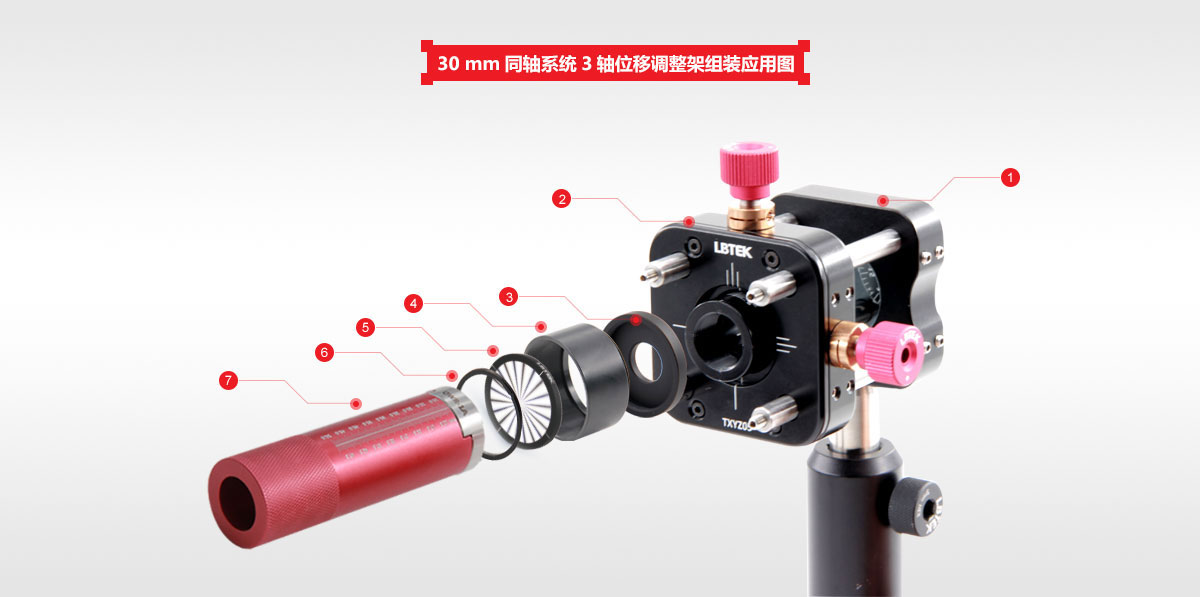

Схема применения сборки рамы регулировки смещения коаксиальной системы LBTEK XYZ	① Коаксиальная монтажная пластина 30 мм OPM-12.5AS×1	② Крепление для регулировки смещения коаксиальной системы XYZ TXYZ05×1	③ Резьбовой адаптер SM1-SM05A×1
	④ Тубус линзы СМ1-12,5А×1	⑤ Вихревая волновая пластина ВР10-633-СП×1	⑥ Стопорное кольцо SM1R×1
	⑦ Ключ для стопорных колец OWR-1A×1.

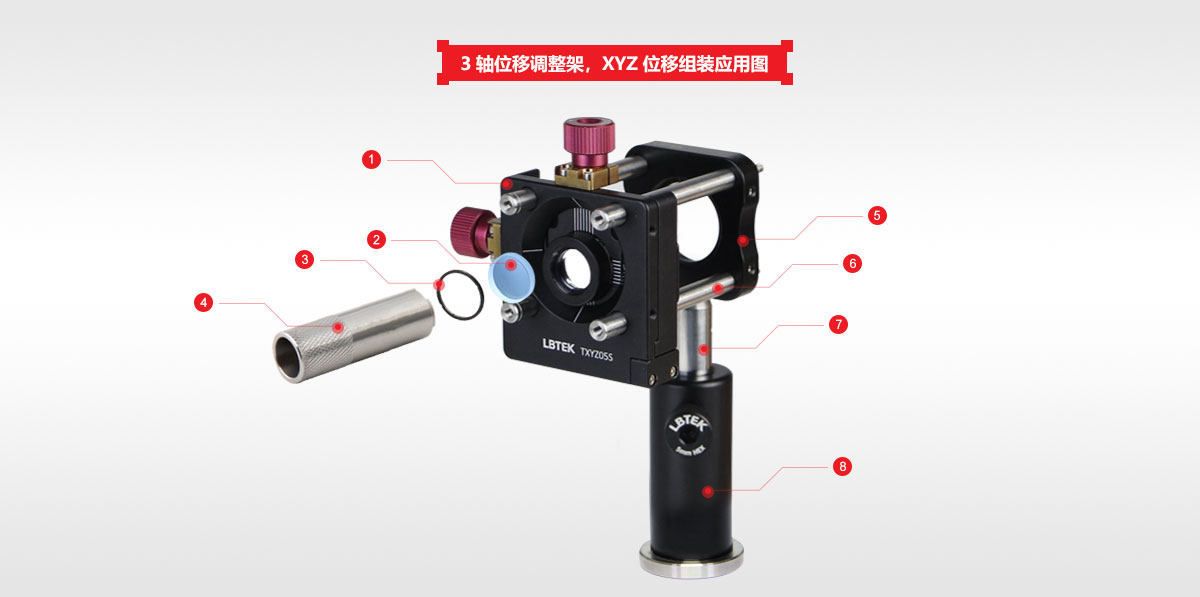

Схема применения сборки рамы регулировки смещения коаксиальной системы LBTEK XYZ	① Стойка регулировки смещения TXYZ05S×1	②Вогнутый отражатель из металлической пленки CM05-F50-UVAL×1	③ Стопорное кольцо SM05 SM05R×1
	④ Ключ для стопорных колец OWR-05A×1	⑤ Компактная коаксиальная монтажная пластина 30 мм OPM-9BS×1	⑥ Стойка MOP-XXX×1 Ø6 мм
	⑦ Стойка OP-XX×1 Ø12,7 мм.	⑧ Магнитный держатель опорной стойки PH-XXB×1

30-мм коаксиальная система, крепление для регулировки смещения XYZ, конструкция «ласточкин хвост»

Ход в направлениях X и Y составляет ±2,0 мм, а ход в направлении Z составляет ±1,5 мм.
Точность регулировки в направлениях осей X и Y составляет 0,25 мм/оборот, а точность регулировки в направлении оси Z составляет 0,5 мм/оборот (10 мкм/шкала).
Центральная внутренняя резьба SM05, подходит для установки оптики Ø12,7 мм.
В комплект входит 1 стопорное кольцо SM05R для крепления оптики толщиной до 8 мм.
Отверстие с резьбой М4 внизу подходит для установки оптических стоек.
Совместимость с коаксиальными системами диаметром 30 мм.
Ось XY имеет структуру «ласточкин хвост»

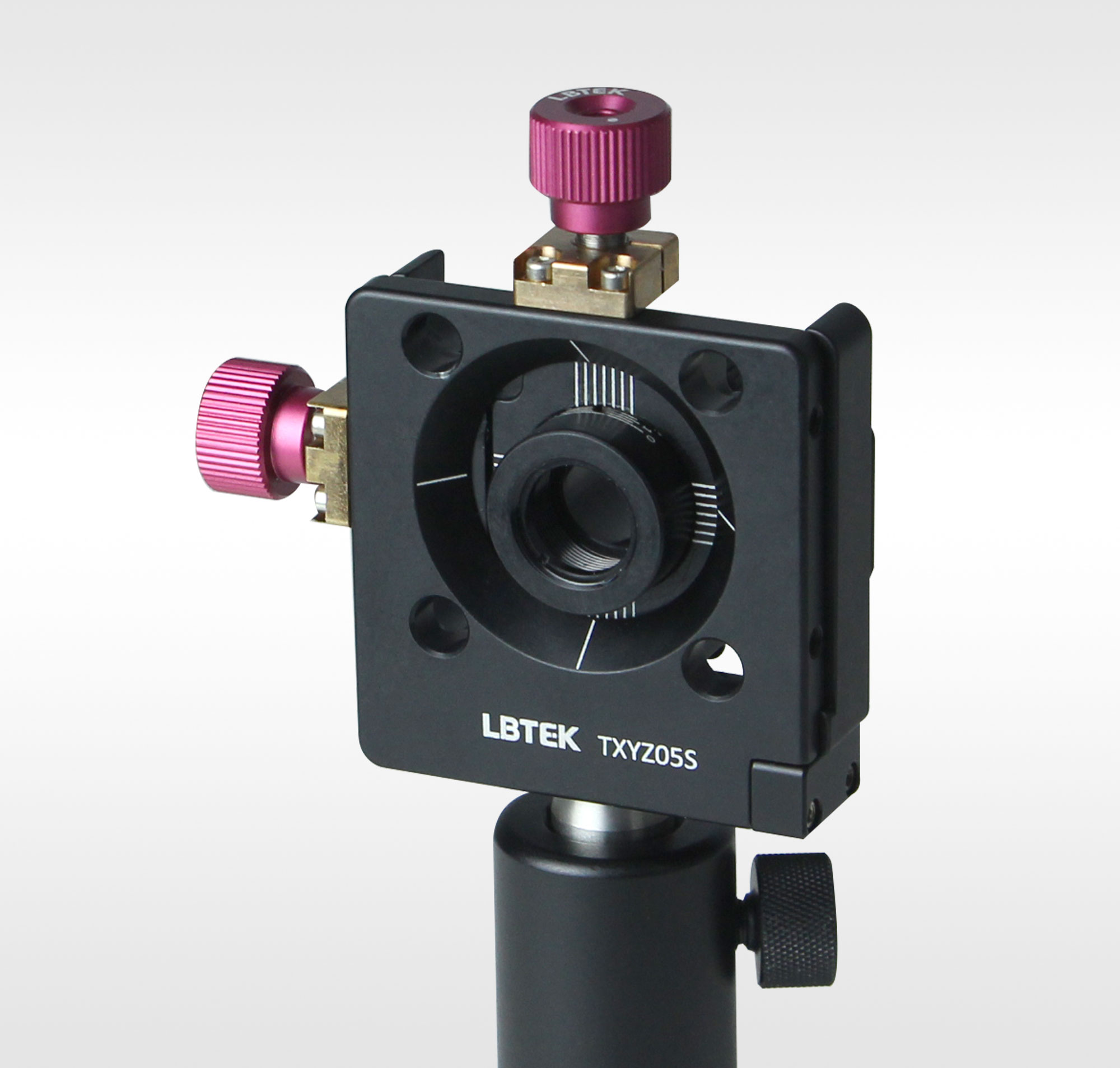

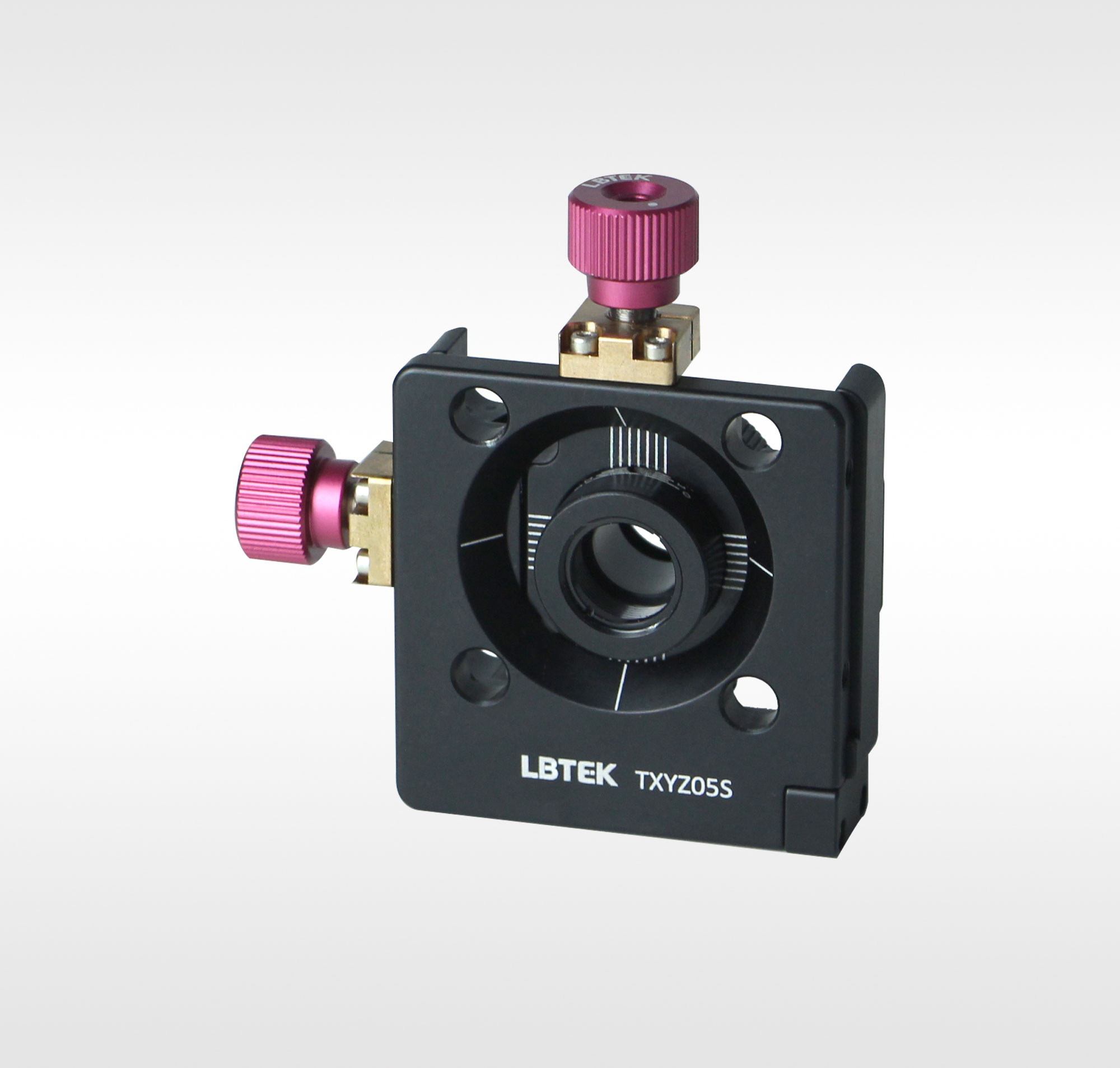

TXYZ05S подходит для установки оптических компонентов диаметром 12,7 мм. Он позволяет точно настраивать положение оптических компонентов в направлении XYZ. Ход в направлении XY составляет ±2,0 мм, а ход в направлении Z составляет ±1,5 мм. Центральная часть TXYZ05S имеет внутреннюю резьбу SM05 и снабжена стопорным кольцом SM05R для крепления оптических компонентов. Оно также совместимо с тубусами линз диаметром 12,7 мм и коаксиальными системами диаметром 30 мм. Оно оснащено установочными винтами вокруг него для крепления коаксиального кабеля диаметром 6 мм. системы. Установить пост. Когда TXYZ05S движется в направлении Z, поверхность диска имеет дифференциальный масштаб: 0,5 мм/оборот, 10 мкм/шкала. Кроме того, нижняя часть крепления регулировки смещения TXYZ05S оснащена резьбовым отверстием М4 для установки оптических стоек. Регулировочное крепление имеет структуру «ласточкин хвост» в направлении XY, что делает его относительно независимым в процессе регулировки каждой оси и уменьшает перекрестные помехи во время процесса регулировки.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	TXYZ05S			431 USD	90 дней

30-миллиметровое крепление для регулировки смещения коаксиальной системы XYZ

Ход по осям X, Y, Z составляет ±1,5 мм.
Точность регулировки в направлениях осей X и Y составляет 0,25 мм/оборот, а точность регулировки в направлении оси Z составляет 0,5 мм/оборот (10 мкм/шкала).
Центральная внутренняя резьба SM05, подходит для установки оптики Ø12,7 мм.
В комплект входит 1 стопорное кольцо SM05R для крепления оптики толщиной до 8 мм.
Отверстие с резьбой М4 внизу подходит для установки оптических стоек.
Совместимость с коаксиальными системами диаметром 30 мм.

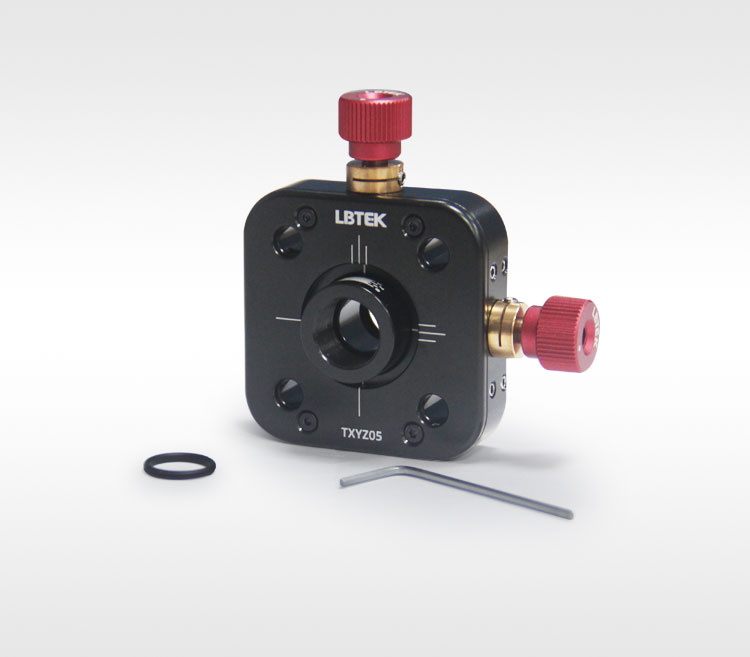

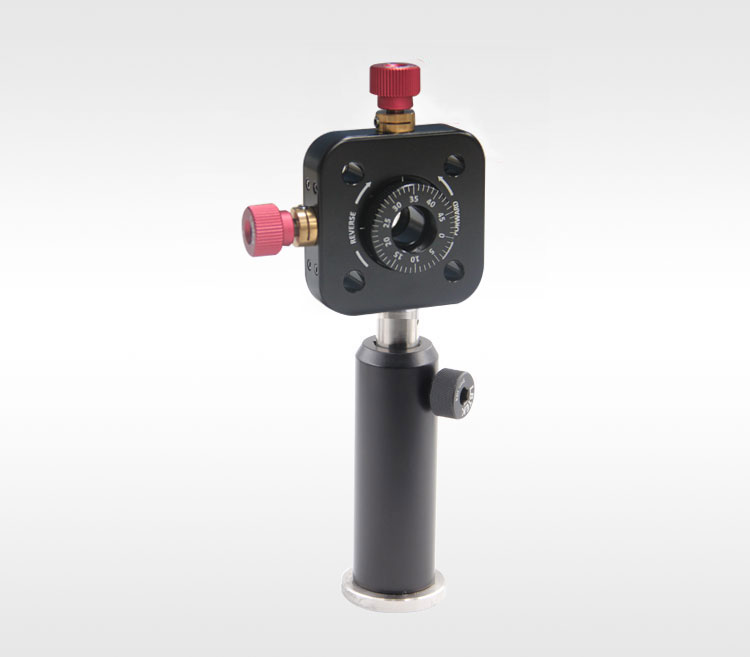

TXYZ05 подходит для установки оптических компонентов диаметром 12,7 мм. Положение оптических компонентов может быть точно настроено в направлении XYZ, а ход в направлении XYZ составляет ±1,5 мм. В центре TXYZ05 находится внутренняя резьба SM05, и он поставляется с защелкивающимся кольцом SM05R для установки оптических компонентов. Он также совместим со втулкой объектива Ø12,7 мм и совместим с коаксиальной системой диаметром 30 мм. Он окружен крепежными винтами для крепления удлинителя для установки коаксиальной системы диаметром 6 мм. Когда TXYZ05 перемещается в направлении Z, поверхность диска имеет дифференциальную шкалу, 0,5 мм/оборот, 10 мкм/масштаб. Кроме того, нижняя часть рамки регулировки смещения TXYZ05 снабжена двумя отверстиями с резьбой M4 для установки оптического удлинителя.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	TXYZ05			409 USD	90 дней

Крепление для регулировки смещения коаксиальной системы 60 мм XYZ

Ход смещения в направлениях X и Y составляет ±2,5 мм, ход смещения в направлении Z составляет ±1,5 мм.
Точность регулировки в направлениях осей X и Y составляет 0,25 мм/оборот, а точность регулировки в направлении оси Z составляет 0,5 мм/оборот.
Центральная внутренняя резьба SM1, подходит для установки оптики Ø25,4 мм.
В комплект входит 1 стопорное кольцо SM1R для крепления оптики толщиной до 10 мм.
Отверстие с резьбой М6 внизу подходит для установки оптических стоек.
Совместим с коаксиальными системами диаметром 60 мм.

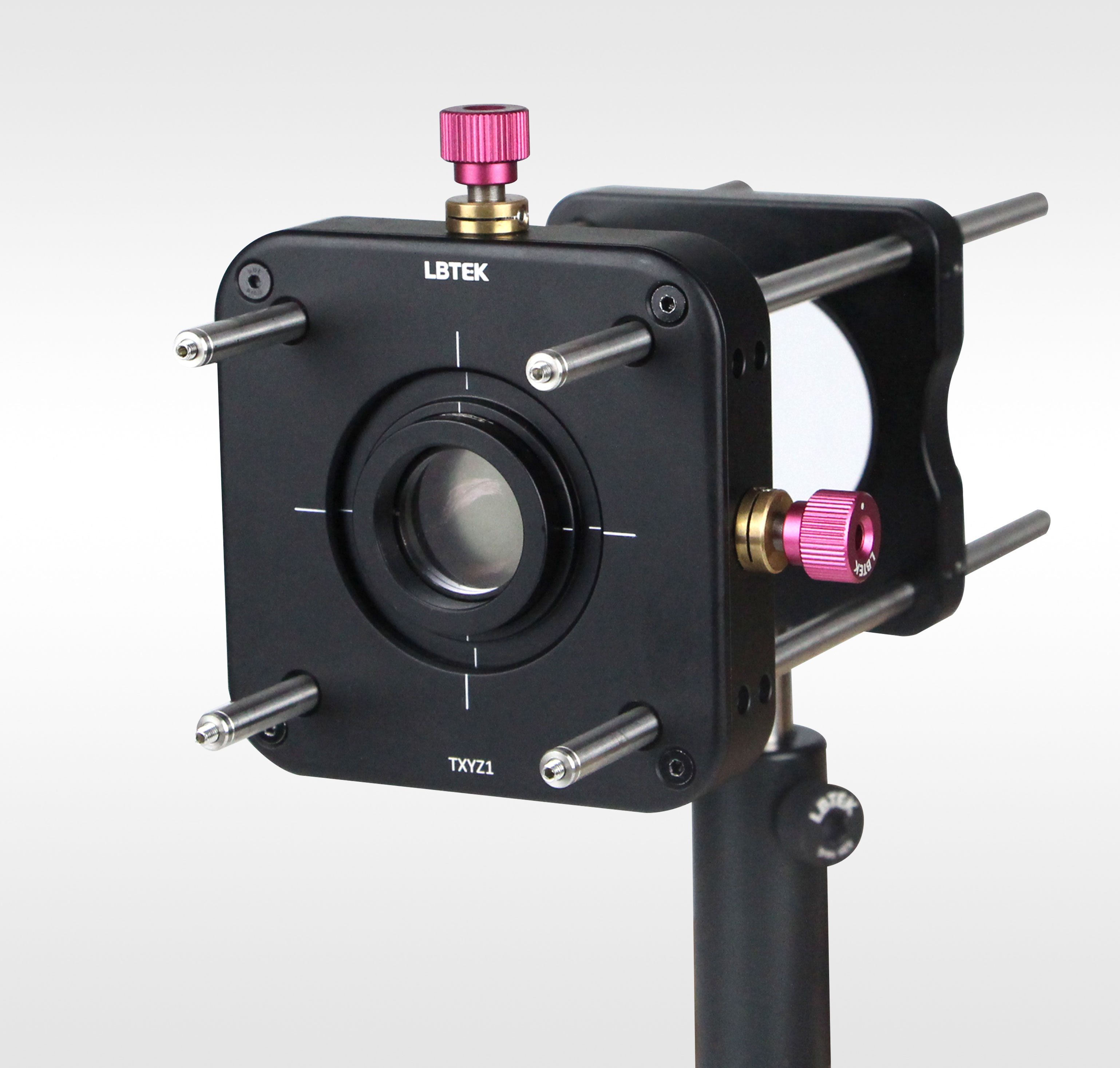

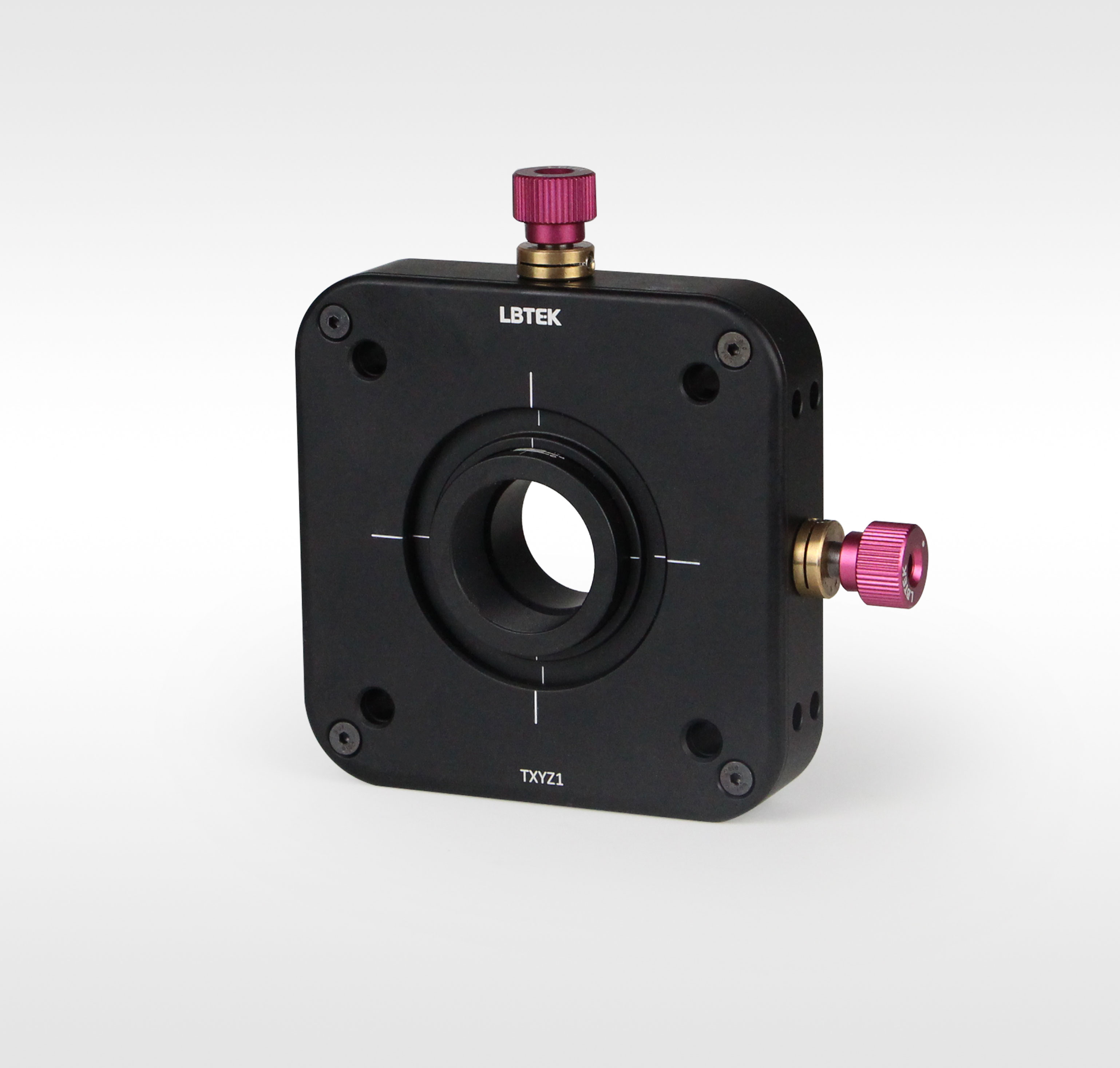

TXYZ1 подходит для установки оптических компонентов диаметром 25,4 мм. Он позволяет точно регулировать положение оптического компонента в направлении XYZ. Ход смещения в направлениях X и Y составляет ±2,5 мм, а ход смещения в направлении Z составляет ±1,5 мм. Центр крепления имеет внутреннюю резьбу SM1 и оснащен стопорным кольцом SM1R для крепления оптических компонентов. Оно также совместимо с тубусами объективов диаметром 25,4 мм и коаксиальными системами диаметром 60 мм. Оно оснащено установочными винтами вокруг него для крепления диаметром 6 мм. Монтажные стойки коаксиальной системы. Кроме того, нижняя часть смещенного крепления TXYZ1 оснащена двумя отверстиями с резьбой М6 для установки оптических стоек. Примечание. Не применяйте чрезмерную силу для поворота кольца регулировки направления Z за пределы хода в направлении Z.
