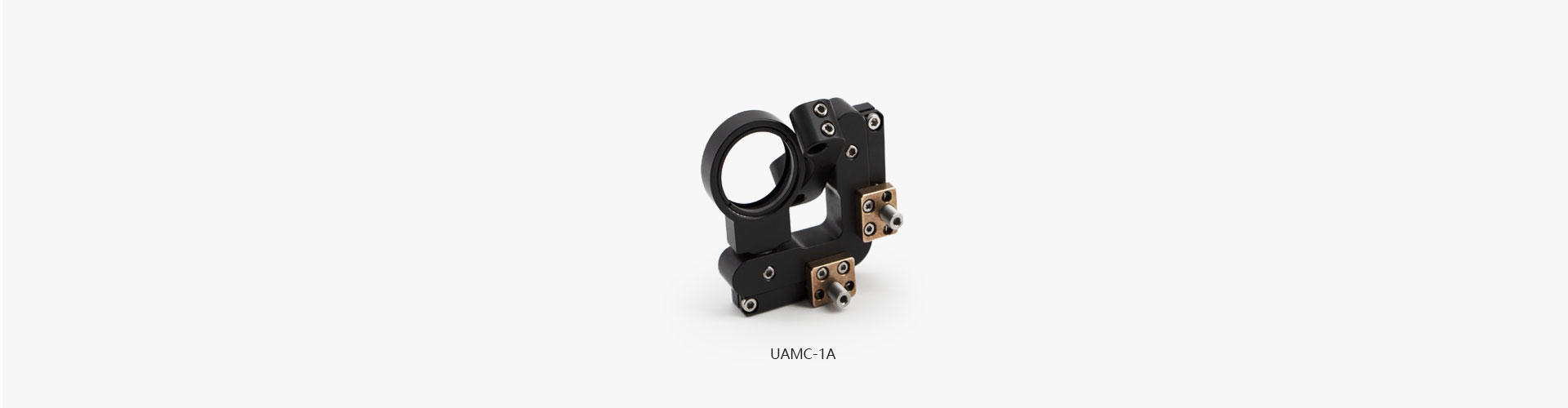

Регулировочное крепление коаксиального стабилизатора диаметром 30 мм

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

Общие параметры

Обработка поверхности: Черный анодированный

Применимый диаметр оптического элемента: Ø25,4 мм

Регулировочное крепление коаксиального стабилизатора диаметром 30 мм

Материал основного корпуса: алюминиевый сплав 6061-T6.
Универсальная конструкция регулировки
Возможна установка оптики диаметром до 25,4 мм и максимальной толщиной 6 мм.
В комплекте 1 стопорное кольцо SM1R.

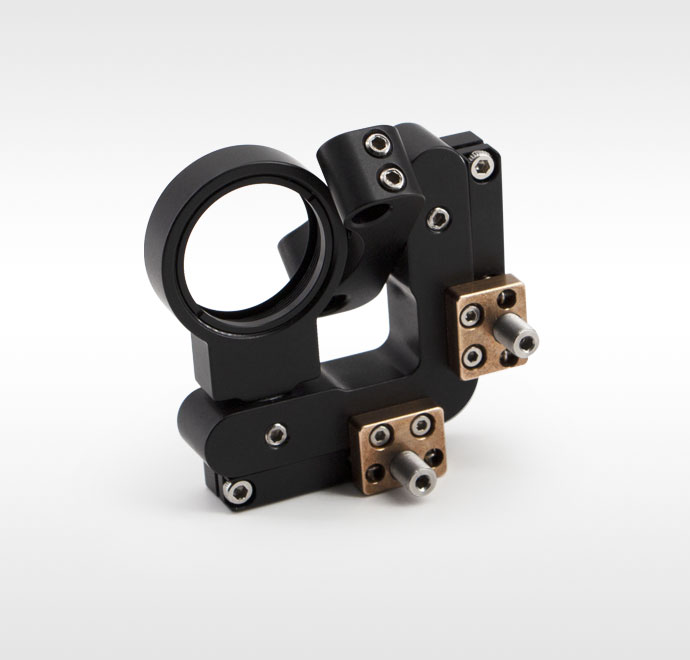

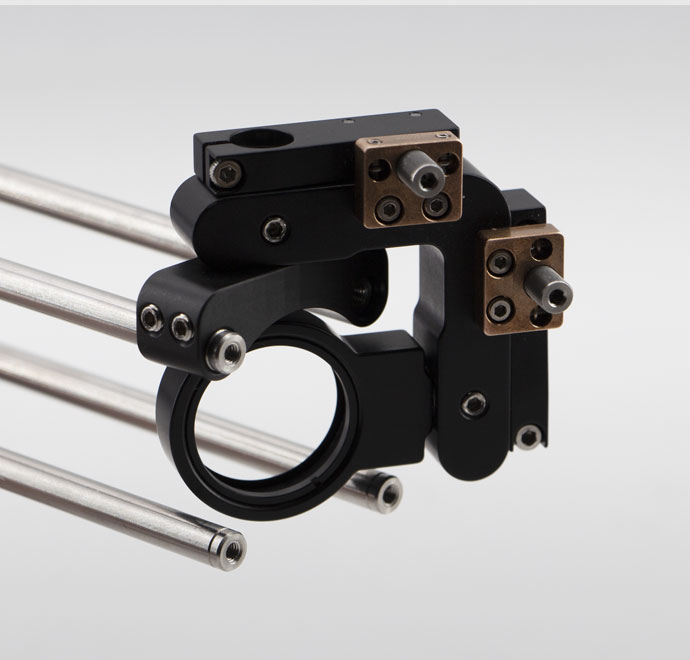

Коаксиальное карданное крепление LBTEK диаметром 30 мм с внутренней резьбой SM1 позволяет устанавливать оптику диаметром 25,4 мм и максимальной толщиной 6 мм, подходит для коаксиальных систем диаметром 30 мм. Имеет два режима регулировки: грубая регулировка и точная регулировка. Оптический элемент можно грубо отрегулировать на 360°, а затем зафиксировать. После фиксации его можно точно отрегулировать на ± 25° с помощью регулятора. Точность регулировки составляет 0,75°/оборот. Как стопорный винт, так и регулятор регулируются с помощью шестигранного ключа на 2 мм. В комплект поставки входит стопорное кольцо SM1R и шестигранный ключ на 2 мм.
