Двунаправленная гибкая коаксиальная монтажная пластина шириной 30 мм

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

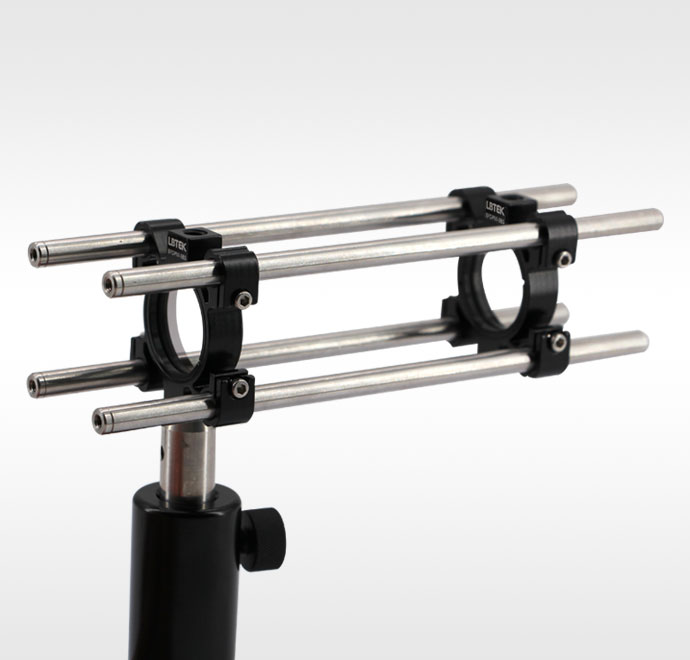

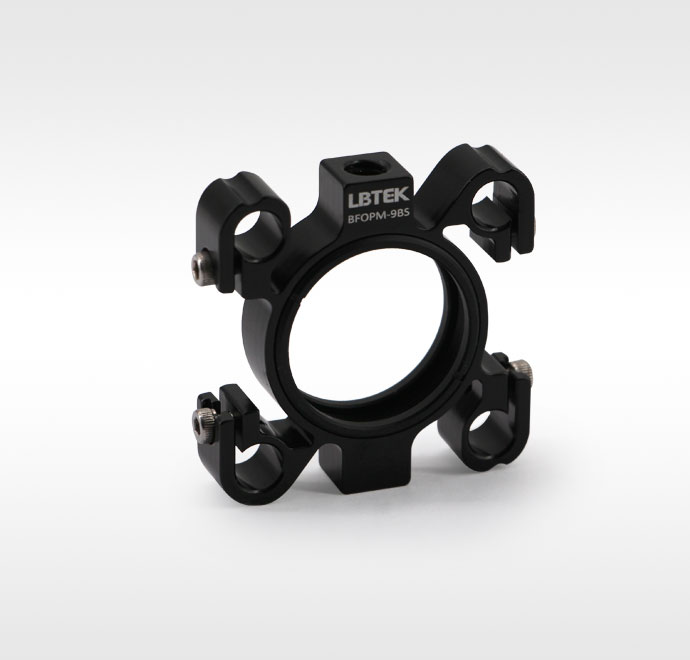

Двунаправленная гибкая коаксиальная монтажная пластина шириной 30 мм

Материал: алюминиевый сплав 6061-T6.
SM1 со сквозным отверстием в центре, поставляется с 2 стопорными кольцами SM1R.
Устанавливает оптику толщиной до 5 мм.

Двунаправленная гибкая коаксиальная пластина диаметром 30 мм, поставляемая LBTEK, подходит для установки оптических компонентов диаметром 25,4 мм и максимальной толщиной 5 мм со сквозными отверстиями с резьбой SM1 и поставляется с 2 крепежными кольцами SM1R. Для подсоединения стойки имеются отверстия с резьбой M4 и M6 соответственно снизу и сверху, а сбоку винты с шестигранной головкой под торцевой ключ M2,5, которые можно затянуть шестигранным ключом на 2 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	BFOPM-9BS			42 USD	90 дней

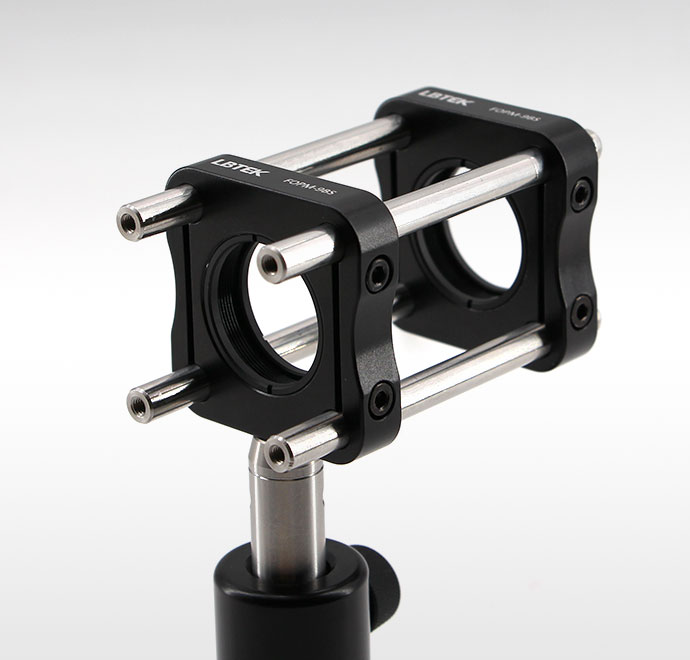

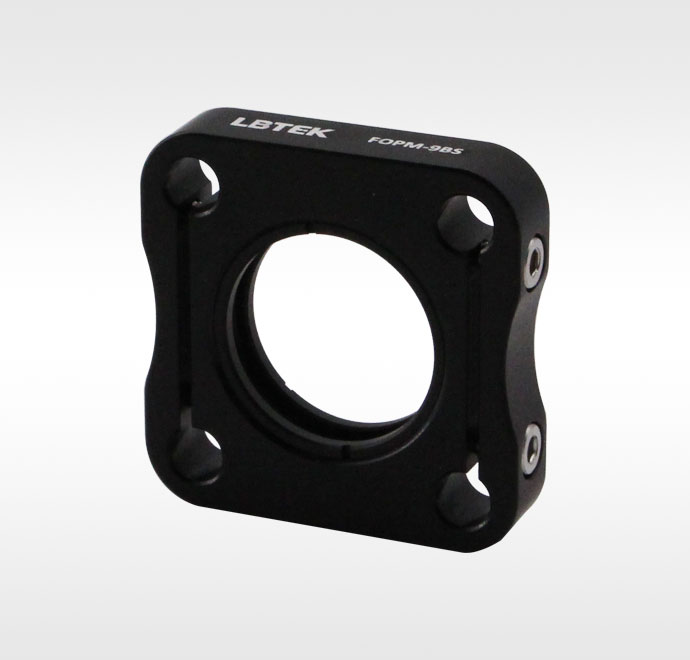

Гибкая коаксиальная монтажная пластина шириной 30 мм

Материал: алюминиевый сплав 6061-T6.
В комплекте 2 стопорных кольца SM1R.
SM1 сквозное резьбовое отверстие в центре для установки оптики толщиной до 5 мм.
Толщина 9 мм

Гибкая коаксиальная монтажная пластина шириной 30 мм, поставляемая компанией LBTEK, подходит для установки оптических компонентов диаметром 25,4 мм. Она имеет толщину 9 мм, имеет сквозные отверстия с резьбой SM1 и поставляется с 2 крепежными кольцами SM1R. Гибкий метод зажима позволяет увеличить площадь контакта со стойкой. В нижней части имеется резьбовое отверстие М4 для шатунов. Четыре сквозных отверстия для коаксиальных стержней совместимы с коаксиальной системой диаметром 30 мм. Сбоку имеются винты с шестигранной головкой под торцевой ключ М3, которые можно затянуть шестигранным ключом на 2,5 мм.
