• Материал: алюминиевый сплав 6061-T6.
• С резьбовым отверстием SM1 в центре и двумя стопорными кольцами SM1R в комплекте.
• Устанавливает оптику диаметром 25,4 мм и толщиной до 21 мм.
• Обеспечивает вращение коаксиальных компонентов на 360°.

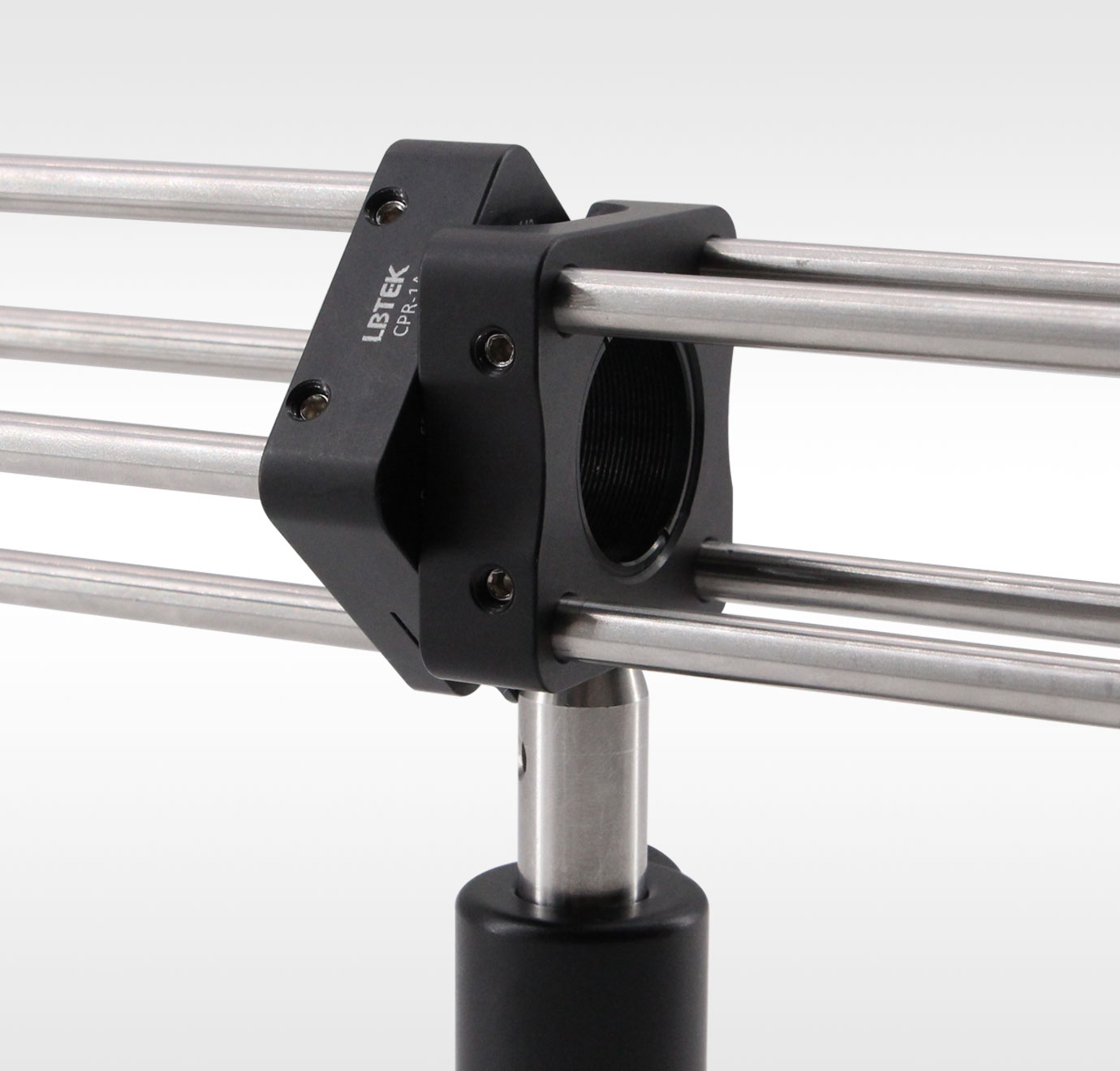

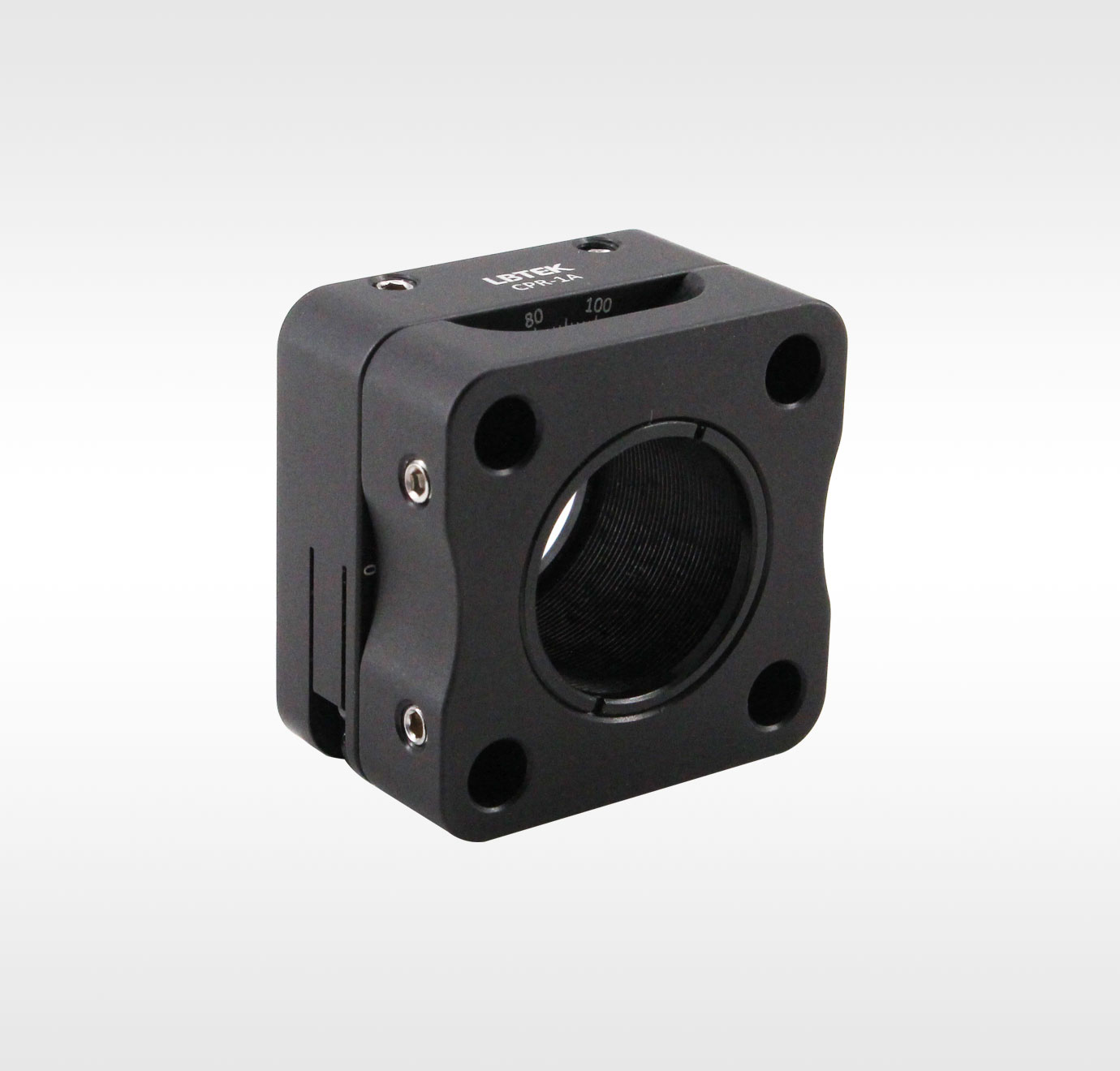

Вращающаяся коаксиальная пластина диаметром 30 мм, поставляемая компанией LBTEK, состоит из двух коаксиальных пластин, одна из которых используется для фиксации в свободном пространстве или в коаксиальной системе диаметром 30 мм, а другая позволяет вращаться подключенному к ней коаксиальному компоненту. Если вам необходимо повернуть среднюю секцию коаксиальной системы, установите ее, как показано на рисунке. Сбоку каждой коаксиальной пластины имеются четыре коаксиальных глухих отверстия. Коаксиальная стойка не может быть проникнута во время установки. Коаксиальная стойка фиксируется установочными винтами M4. В центре неподвижной коаксиальной пластины имеется сквозное отверстие с резьбой SM1, которое можно использовать для установки оптических компонентов максимальной толщиной 21 мм и диаметром 25,4 мм через два стопорных кольца SM1R. В нижней части имеется монтажное отверстие с резьбой М4 для подключение оптических постов. Вращающаяся коаксиальная пластина и центральное резьбовое отверстие SM1 независимы друг от друга, что гарантирует отсутствие воздействия на оптические компоненты во время вращения. На коаксиальной пластине выгравированы градуированные линии под углом 2° для обеспечения ручного позиционирования. Когда вращение регулируется, оно фиксируется гибким запирающим механизмом. Для всех регулировок используйте шестигранный ключ на 2 мм
