Сдвижная коаксиальная пластина 30 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

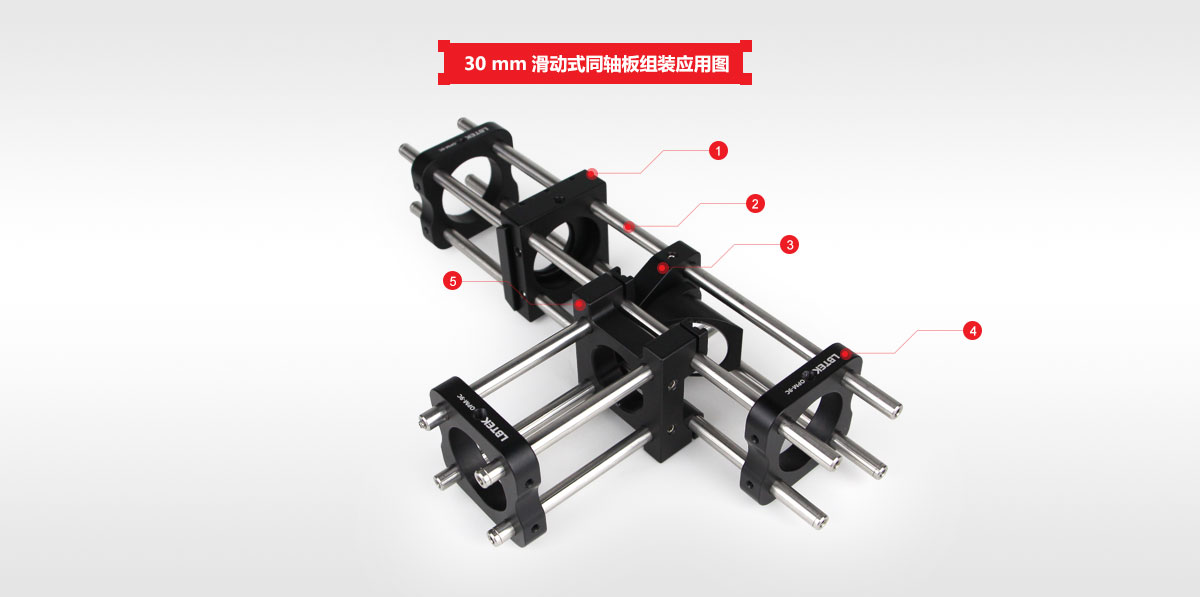

Сборочный чертеж раздвижной коаксиальной пластины СОПМ-1А	①Сдвижная коаксиальная пластина СОПМ-1А	②Коаксиальный пост серии MOP	③Прямоугольное крепление для оптической регулировки AMCB-1B
Сборочный чертеж раздвижной коаксиальной пластины СОПМ-1А	④Коаксиальная монтажная пластина OPM-9C	⑤ Коаксиальная ортогональная рулевая пластина ОПМ-30.

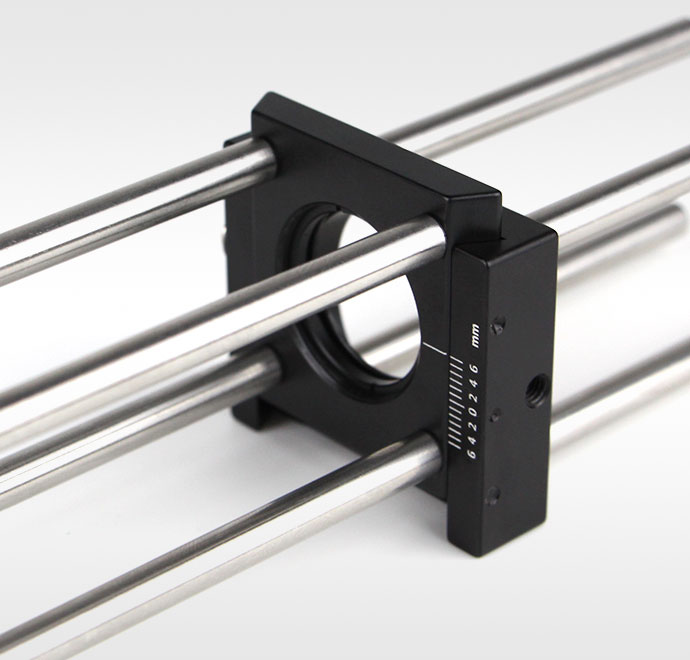

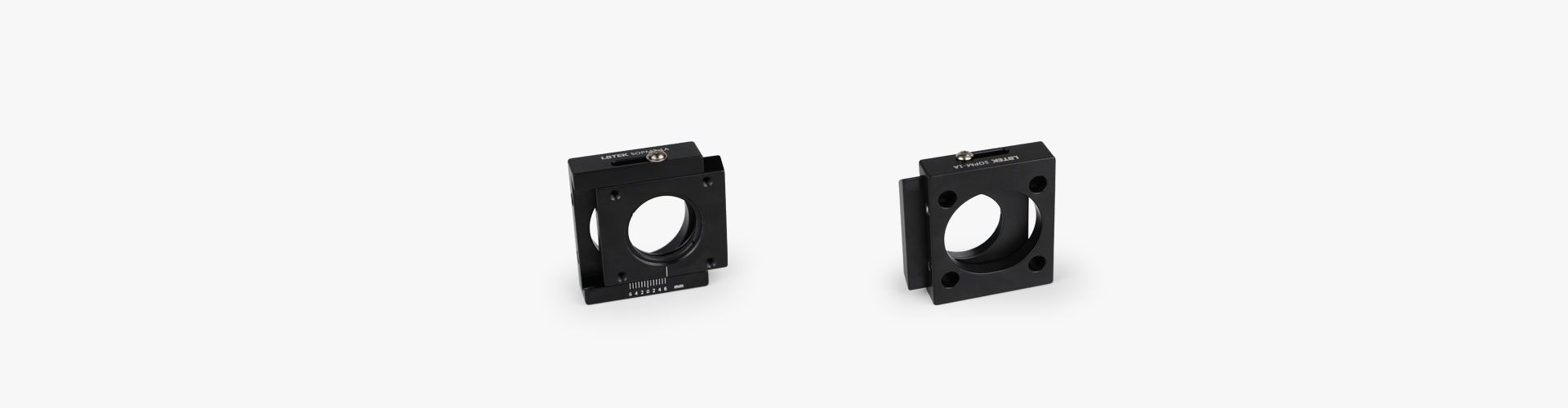

Сдвижная коаксиальная пластина 30 мм

Для использования с оптикой Ø25,4 мм.
Совместимость с коаксиальными системами диаметром 30 мм.
Может сместить два коаксиальных компонента.

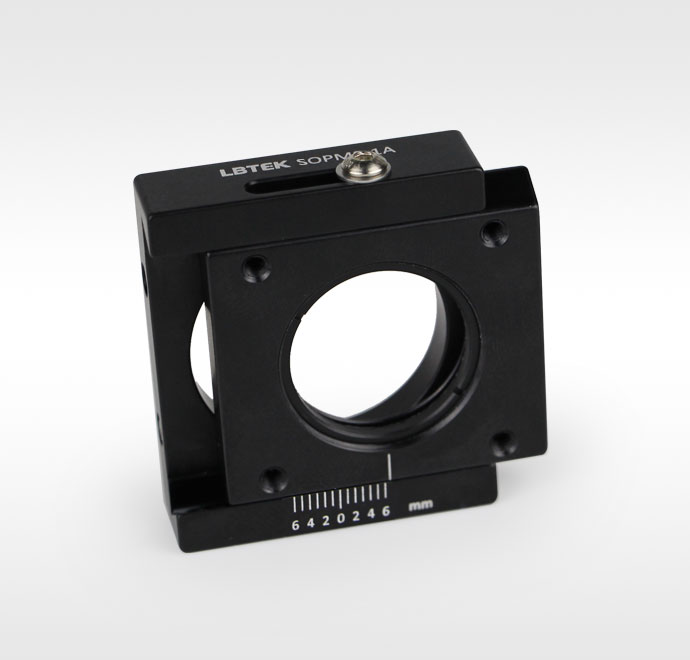

Скользящая коаксиальная пластина LBTEK диаметром 30 мм может смещать две коаксиальные системы диаметром 30 мм и особенно подходит для компенсации отклонения луча, вызванного оптическими компонентами, такими как плоские светоделители. Его конструкция состоит из двух соосных пластин, которые устанавливаются между собой посредством пазов «ласточкин хвост». Верхний винт с круглой головкой служит для фиксации после перемещения, а нижний имеет отверстие с резьбой М4 для установки оптической стойки диаметром 12,7 мм или диаметром 25,4 мм.
