Ручная волоконно-оптическая линия задержки

1. Определение

Ручная волоконно-оптическая линия задержки ( ODL , Optical Delay Lines ) — это функциональное устройство, в котором оптический сигнал вводится с конца волокна и передается через определенную длину свободного пространства, а затем собирается на выходе конца волокна для создания временной задержки. Путем ручного управления расстоянием от входного конца оптического волокна до выходного конца оптического волокна или смещением отражателя можно точно контролировать время задержки с высокой стабильностью и надежностью.

2. Функции

1. Точно контролируйте время задержки, изменяя расстояние передачи света.

2. Низкие вносимые потери, многобитовая задержка, разрешение на уровне пикосекунд.

3. Высокая стабильность и надежность.

4. Одномодовое оптоволокно, интерфейс FC/APC .

3. Ииллюстрировать

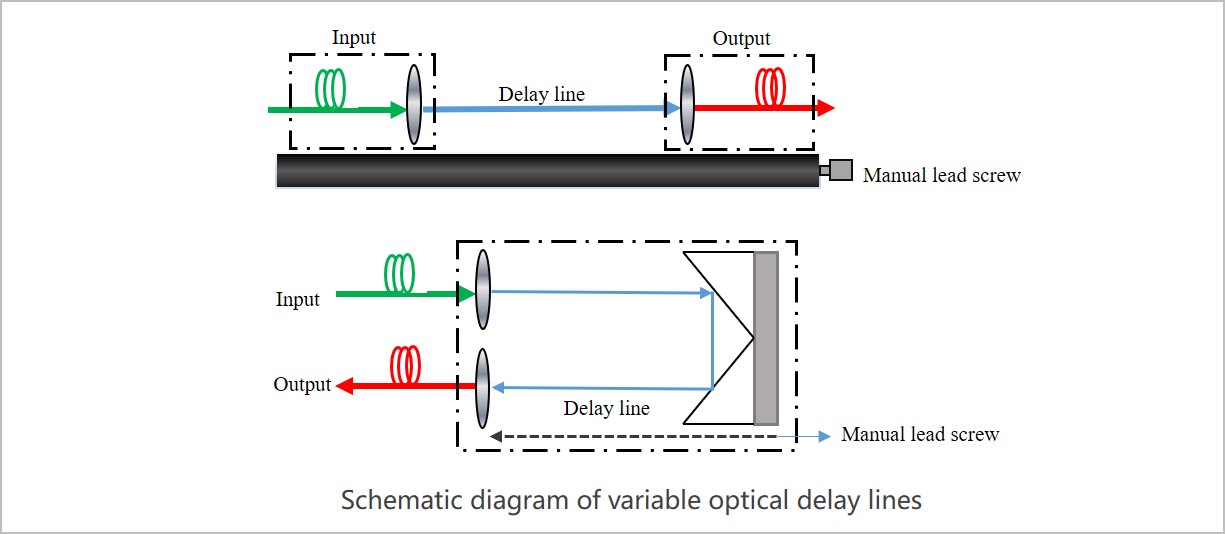

Рис. 1. Принципиальная схема принципа работы регулируемой волоконной линии задержки.

Оптический сигнал передается на оптический входной объектив через пигтейл, используя воздух в качестве пути оптической задержки и изменяя длину пути задержки путем управления расстоянием между входным концом и выходным концом (односторонний) или смещением. подвижного зеркала (двустороннего), тем самым для достижения цели продления регулировки времени. Точность движения контролируется путем ручной регулировки винтовой направляющей для достижения точного контроля непрерывного времени. Благодаря функции волоконно-оптических линий задержки это устройство может использоваться в таких областях, как компенсация ПМД в высокоскоростных сетях связи, интерферометрических датчиках, когерентных телекоммуникациях, анализаторах спектра и системах ОКТ.

1. Ключевые параметры

( 1 ) Время задержки

Ручные оптоволоконные линии задержки LBTEK доступны в двух моделях: однопроходной и двухпроходной. Их задержка рассчитывается следующим образом:

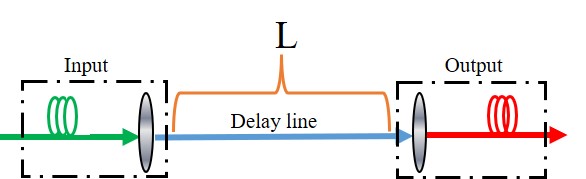

Рисунок 2. Схема испытания задержки ручной оптоволоконной линии задержки (один проход)

Как показано на рисунке 2 , время задержки ΔT оптического сигнала в оптоволоконной линии задержки (односторонней) обычно представляет собой отношение расстояния задержки L к скорости c света, распространяющегося в воздухе . Прямо сейчас:

ΔТ"="лс

Отсюда известно, что расстояние в 1 мм между направляющими винта управления соответствует времени задержки 3,33 пикосекунды.

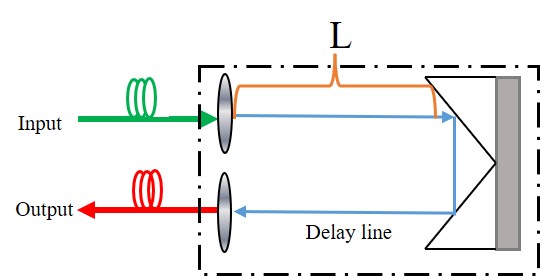

Рис. 3. Схема испытания задержки ручной оптоволоконной линии задержки (двусторонней)

Стоит отметить, что, как показано на рисунке 3, в модели LB ODL-600 с регулируемой оптоволоконной линией задержки LBTEK используется подвижное зеркало , и свет проходит удвоенное расстояние, поэтому время задержки соответствует удвоенному смещению зеркала. . То есть время задержки ΔT обычно представляет собой отношение расстояния задержки 2 L и скорости c света, распространяющегося в воздухе :

 ΔТ"="2лс

Отсюда известно, что расстояние 1 мм между направляющими винта управления соответствует времени задержки 6,67 пикосекунды.

( 2 ) Вносимая потеря

Речь идет о дополнительных потерях, вызванных прохождением оптического сигнала через оптоволоконную линию задержки, и определяется как соотношение оптической мощности выходного и входного портов устройства, то есть:

ял"="10лгпотытпян

В формуле:потыт — оптическая мощность выходного порта,пян — оптическая мощность входного порта. Характеристики этого устройства требуют, чтобы вносимые потери для падающего вперед света были как можно меньшими.

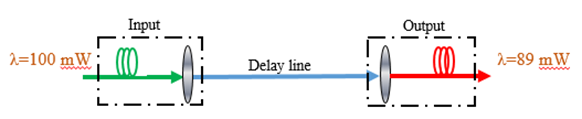

Рисунок 4. Принципиальная схема испытания вносимых потерь  ручной волоконно-оптической линии задержки.

На примере рисунка 4 видно, что входная оптическая мощность на входном конце = 100 мВт , а выходная оптическая мощность на выходном конце = 89 мВт . Тогда вносимые потери IL на выходном конце составляют:
