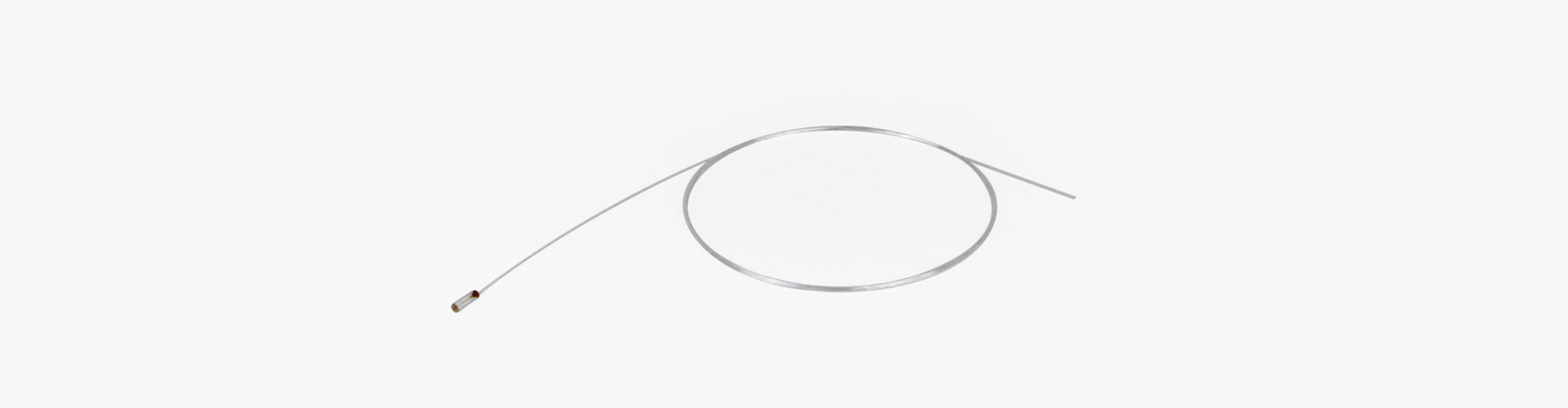

Наконечник с одномодовым пигтейлом, Угол крена 0°

Технические характеристики
Изображения
Монтаж

Описание продукта

Просветляющее покрытие: 633, 830, 1064 или 1310/1550 нм
Разработан для использования с объективами G-Lens или C-lens.
Доступны варианты с углом наклона 0° и 8°.

Одномодовые наконечники с косичками, поставляемые LBTEK, предназначены для согласования с нашими линзами G диаметром 1,8 мм (линза GRIN) и линзой C (толстая сферическая линза), упрощая соединение между волоконной оптикой и оптическими системами свободного пространства, подходящими для видимого света. , ближний инфракрасный или инфракрасный свет, пользователи могут свободно смешивать и собирать. Мы предлагаем варианты антибликового покрытия с длиной волны 633, 830, 1064 или 1310/1550 нм, которые в основном покрывают распространенные диапазоны и отвечают потребностям наших клиентов. При использовании угла поворота 8° отраженный свет может отклоняться от сердцевины волокна, а обратные потери могут быть сведены к минимуму. При этом предусмотрен пигтейл длиной 1,5 м, что достаточно для удовлетворения потребностей клиентов по потерям волокна при использовании.

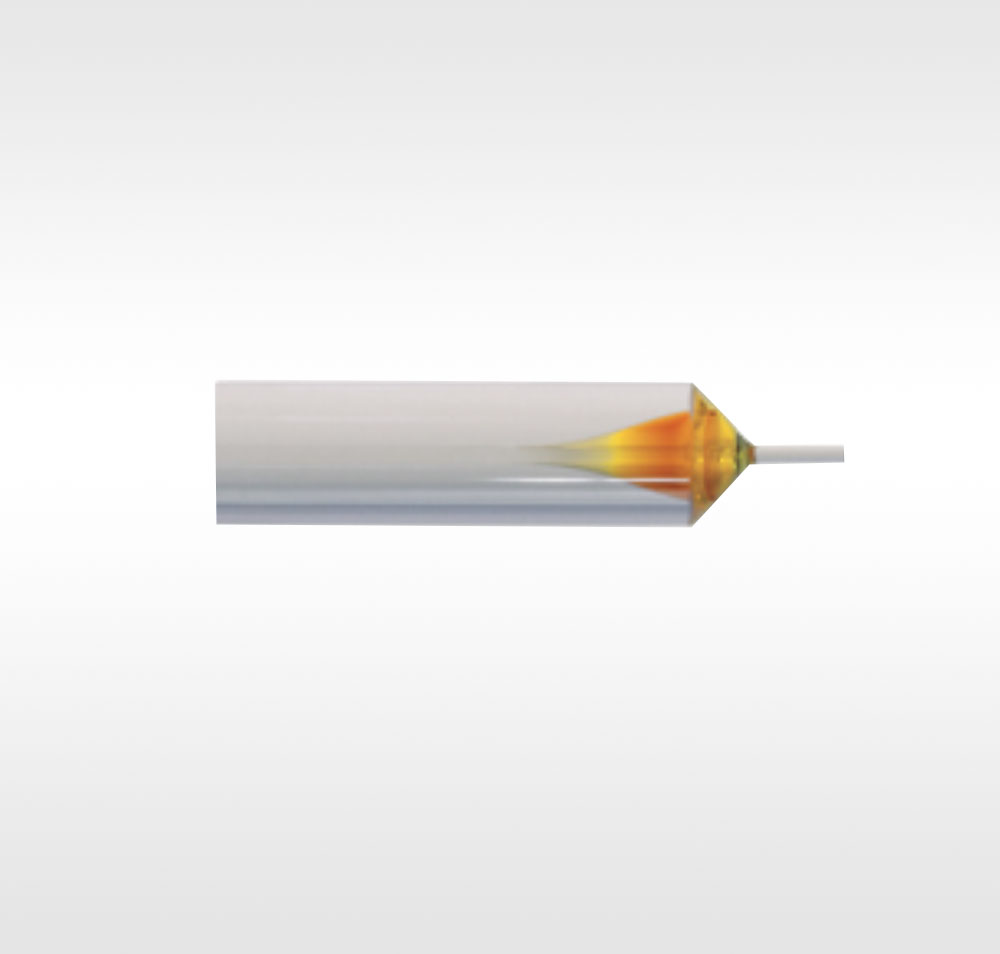

Принципиальная схема

Общие параметры

Длина волокна: 1,5 м	Наружный диаметр: 1,8 мм
Капиллярный материал : боросиликатное стекло	Угол крена : 0°/8°

1. Монтажные материалы

1.1 Компоненты сборки: ① Наконечник «косичка» ② Стеклянная втулка ③ Градиентная индексная линза диаметром 1,8 мм (G-LEN) или C-LENS

1.2 Клей: клей УФ-отверждения (Norland 61 или другой клей УФ-отверждения), эпоксидная смола термоотверждения: клей 353ND.

2. Этапы сборки

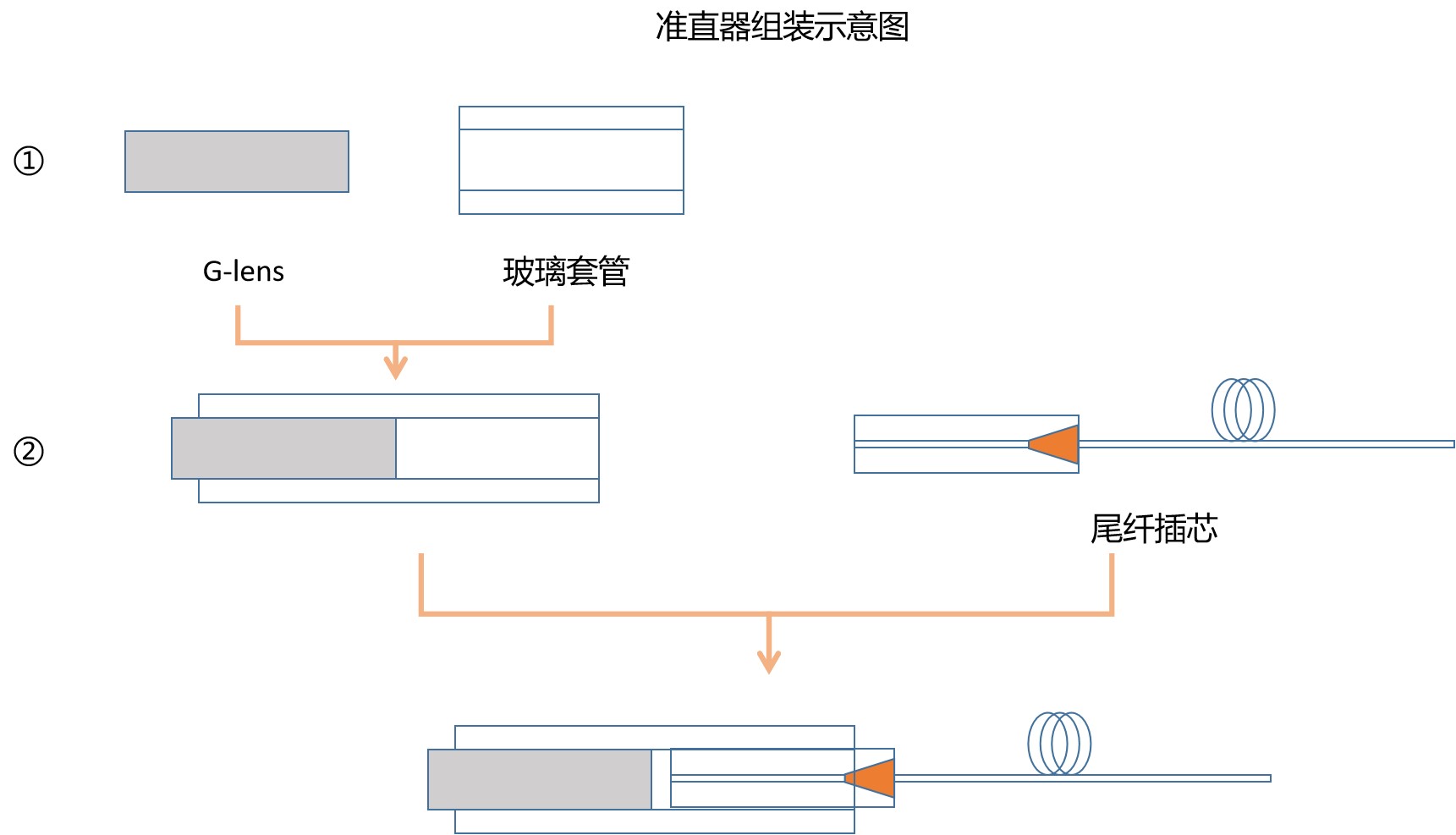

Рисунок 1 Схема сборки коллиматора

2.1 Как показано в операции ① на рисунке, сначала поместите линзу в стеклянную трубку, нанесите каплю УФ-клея на стык между линзой и концом стеклянной трубки, а затем быстро зафиксируйте ее УФ-клеем;

2.2 Если требуется высокая долговременная надежность склеивания, после пункта 2.1 нанесите на стык клей 353НД так, чтобы он мог затечь в место контакта между линзой и внутренней стенкой стеклянной втулки.Однако не допускайте растекания клея поток к торцевой поверхности линзы, а затем поместите ее при высокой температуре.Клей, отверждаемый в печи; если нет необходимости, вы можете напрямую залить УФ-клей на шаге 2.1 и использовать УФ-лампу для быстрого отверждения;

2.3 Как показано в операции ② на рисунке, вставьте наконечник в корпус с установленной линзой. Если вы используете линзу с углом 8° и наконечник для косички, вам необходимо выровнять скосы обоих. Затем подсоедините наконечник косички к источнику света и отрегулируйте размер зазора между линзой и наконечником косички, пока выходное световое пятно не будет соответствовать требованиям.

2.4. После регулировки светового пятна закрепите наконечник косички и стеклянную втулку с помощью УФ-клея. Аналогичным образом, если требуется долговременная надежность, для дальнейшего склеивания и отверждения следует использовать клей 353ND.

2.5 завершен.

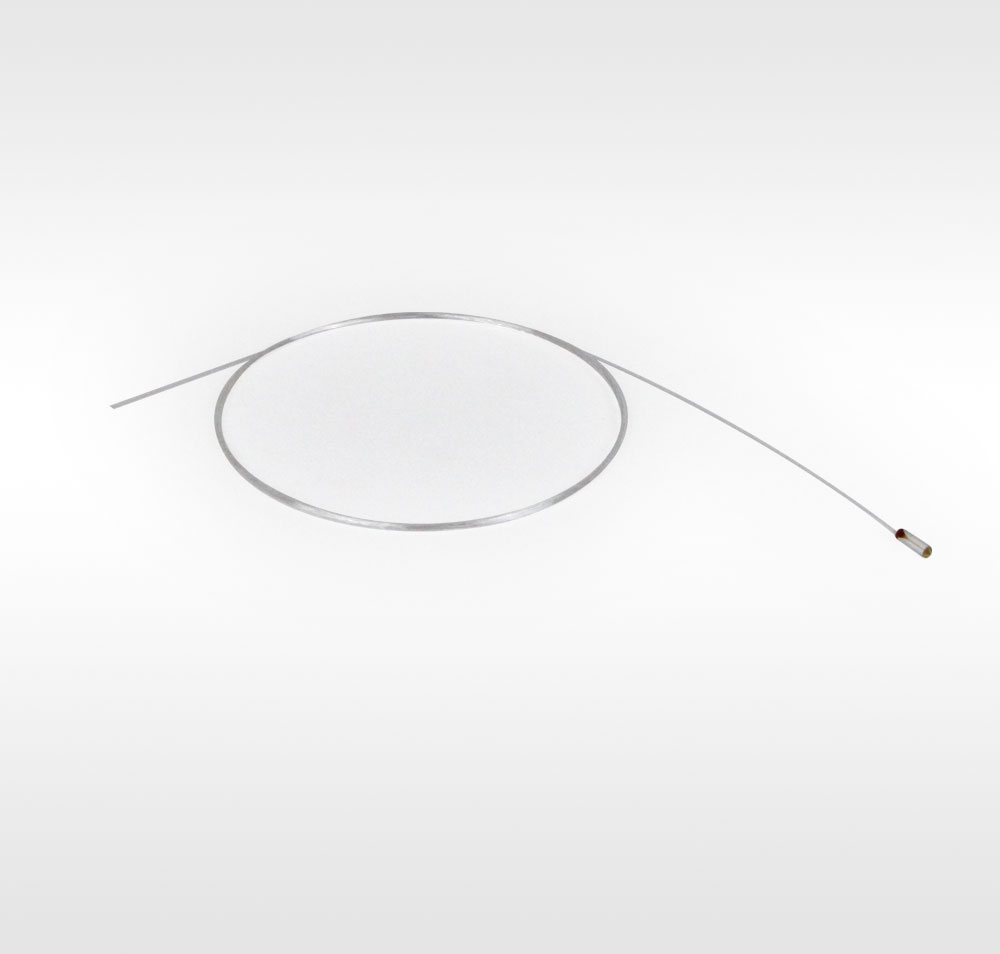

Угол крена 0°

Угол крена: 0°
Длина волокна: 1,5 м
Внешний диаметр микротрубки: 1,8 мм

Пигтейл оптоволоконного наконечника фиксируется оптическим волокном, микростеклянной трубкой и клеем. В клее обычно используется двухкомпонентный клей на основе эпоксидной смолы, отверждаемый при нагревании, с малым коэффициентом теплового расширения и высокой прочностью сцепления. В то же время мягкий клей наносится на конец оптического волокна и микротрубку для защиты оптического волокна от предотвратить дрожание оптического волокна вперед и назад и разрыв. Отшлифованный наконечник с углом наклона 0° при использовании с линзой с углом обзора 0° может минимизировать угол отклонения от оптической оси при выводе коллимированного луча, что очень удобно для отладки парного соединения. Несмотря на то, что поверхность покрыта антибликовым покрытием, обратные потери, вызванные отраженным светом, генерируемым самолетом, все равно будут немного больше, чем угол крена 8°.Пользователи, предъявляющие высокие требования к обратным потерям, могут выбрать косичку с угол крена 8°.

Модель	Стоимость	Доставка
FSPN-1064-0	71 USD	90 дней

FSPN-1310/1550-0	33 USD	90 дней

FSPN-633-0	71 USD	90 дней

FSPN-830-0	71 USD	90 дней

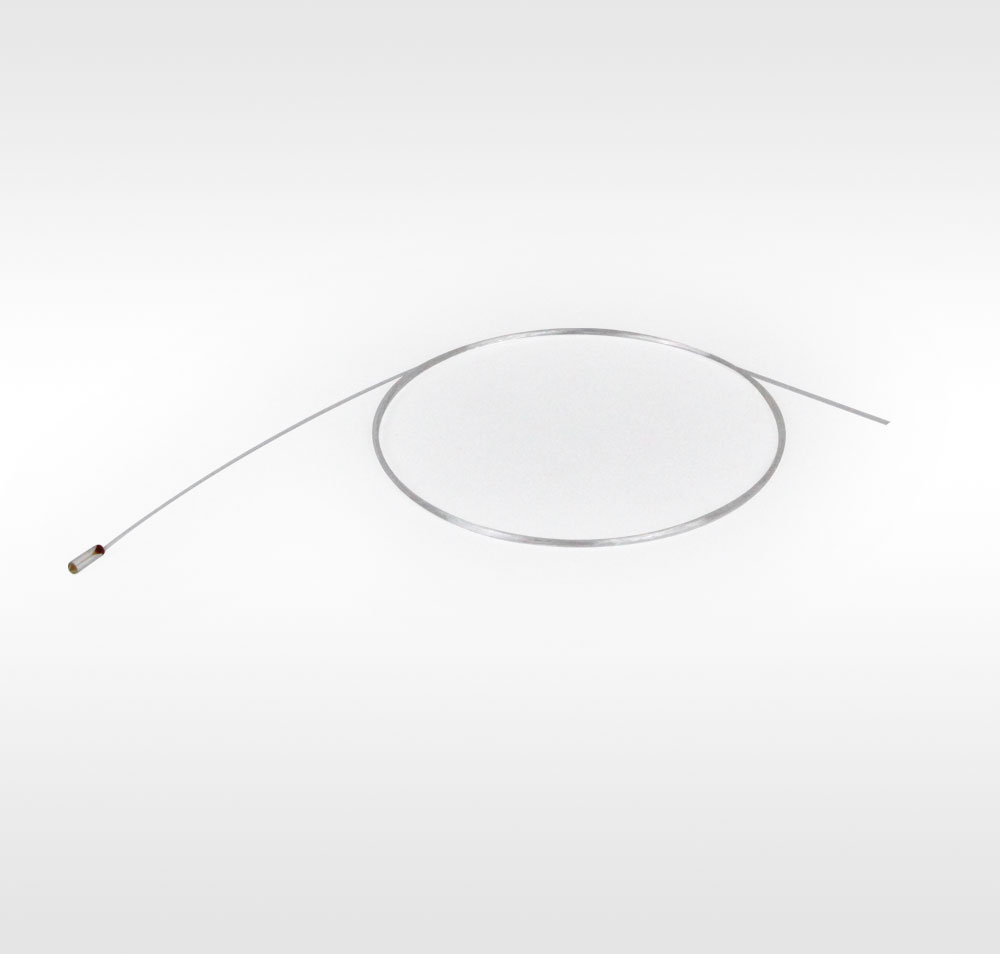

Угол крена 8°

Угол крена: 8°
Длина волокна: 1,5 м
Внешний диаметр микротрубки: 1,8 мм

Пигтейл оптоволоконного наконечника фиксируется оптическим волокном, микростеклянной трубкой и клеем. В клее обычно используется двухкомпонентный клей на основе эпоксидной смолы, отверждаемый при нагревании, с малым коэффициентом теплового расширения и высокой прочностью сцепления. В то же время мягкий клей наносится на конец оптического волокна и микротрубку для защиты оптического волокна от предотвратить дрожание оптического волокна вперед и назад и разрыв. Косичка наконечника с углом заточки 8° в сочетании с линзой с углом наклона 8° может заставить отраженный свет от торца наконечника и торца линзы отклоняться от сердцевины волокна после отражения от наклона, так что он не может быть соединен обратно с сердечником волокна на входном конце, так что потери эхо-сигнала будут больше, чем у наземного пигтейла 0°, что очень подходит для пользователей, чувствительных к обратным потерям.
