1. Оптическая когерентная томография — технология ОКТ.

Оптическая когерентная томография ( ОКТ ) — это технология обнаружения оптических изображений высокого разрешения, которая не повреждает организм человека и может использоваться при осмотре глаз, обследовании кожи, обследовании рака мягких тканей, внутриполостной биопсии и т. д.

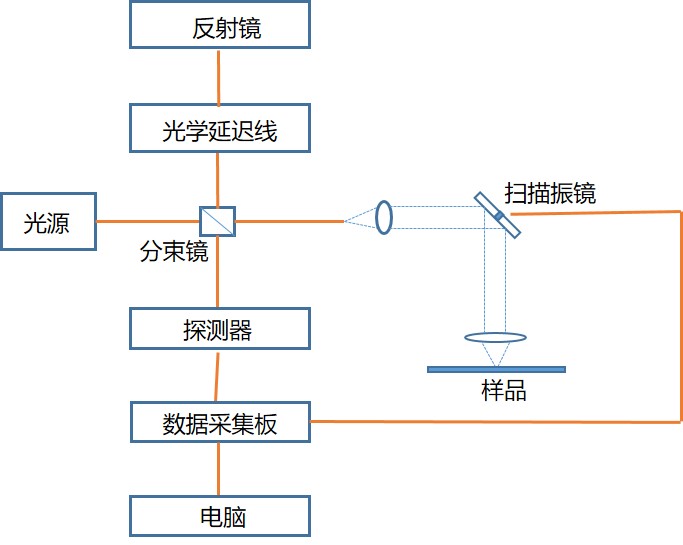

Технология ОКТ — это первая технология медицинской визуализации, основанная на свойствах оптической когерентности, а ее базовой структурой является интерферометр Майкельсона. Как показано на рисунке 1 , свет с низкой когерентностью, излучаемый источником света, разделяется на два луча с помощью светоделителя.После того, как один луч света облучает измеряемый образец, его обратно рассеянный свет возвращается в соответствии с исходным оптическим путем; другой луч света отражается зеркалом, взаимодействует с обратно рассеянным светом объекта, а затем интенсивность интерференционного света принимается детектором. Поскольку интерференция может возникнуть только тогда, когда разности оптических путей двух лучей совпадают, добавление линии оптической задержки перед зеркалом может обеспечить многобитовую задержку для достижения продольного сканирования и получения интерференционного сигнала каждой точки внутри образца соответственно. так, чтобы измеренная интенсивность интерференционного сигнала отражалась. Определяется внутренняя структура образца и получается томографическое изображение внутри образца.

2. Система определения точности лазерного дальномера.

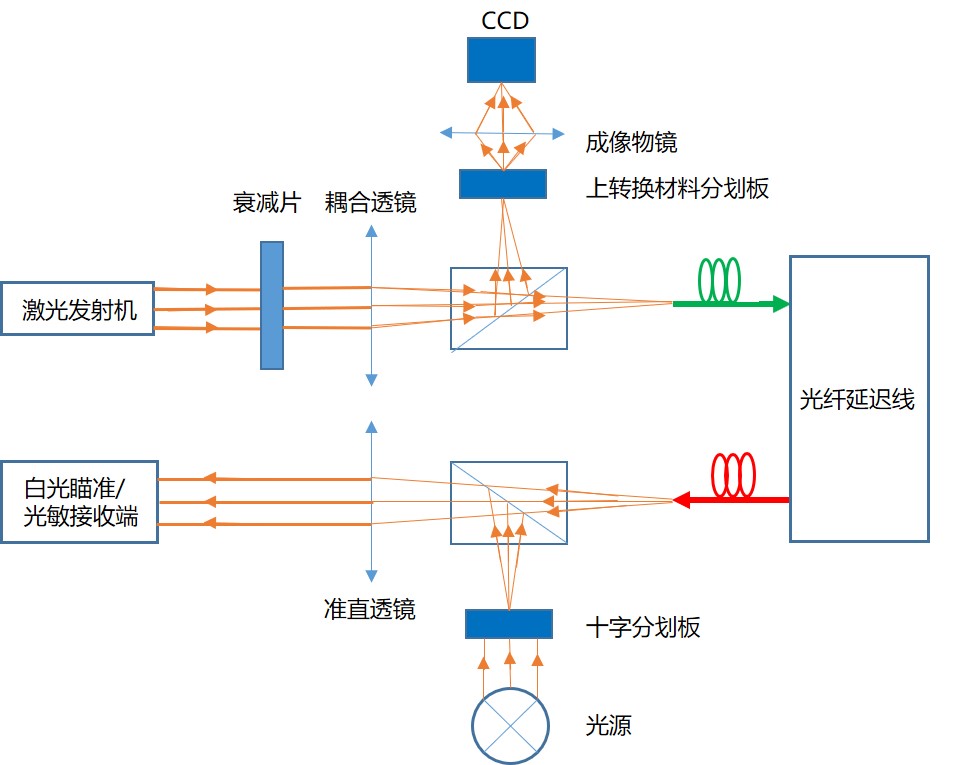

  Рисунок 2. Система определения точности лазерного дальномера

Лазерный дальномер - это прибор, который использует определенный параметр модулированного лазера для точного измерения расстояния до цели.Он широко используется при съемке местности, съемке поля боя, промышленных измерениях и управлении и других областях. Для лазерных дальномеров точность является одним из наиболее важных параметров устройства. Возможность контролировать точность в реальном времени, а также быстро оценивать и калибровать имеет большое значение для применения лазерных дальномеров.

Система определения точности лазерного дальномера включает в себя четыре модуля: передающую часть, приемную часть, излучающую часть и часть затухания. Как показано на рисунке 2 , основным компонентом передающей части является оптоволоконная линия задержки. Чтобы просто, точно и количественно обнаружить параметры пространственной лазерной локации на больших расстояниях, управление задержкой оптического сигнала с помощью линии задержки оптического волокна может реализовать моделирование пространственной локации.Приемный конец и излучающий конец системы обнаружения соединены оптоволоконная линия задержки.Линия задержки прошла точную калибровку оптического пути. В это время для измерения расстояния используется дальномер.Излучаемый лазерный свет выводится на приемный конец дальномера через оптоволоконную линию задержки.Сравнивая показания дальномера с расстоянием задержки, ошибка точности измерения дальномера может быть получено. Кроме того, в качестве устройства обработки оптического сигнала волоконно-оптические линии задержки обладают преимуществами низких потерь, высокой стабильности и надежности, миниатюризации, небольшого ограничения со стороны естественной среды и отсутствия электромагнитных помех.Они могут хорошо использоваться в системах точного обнаружения лазерных дальномеров. .

Рекомендации:

[1] Ван Лию , исследование системы ОКТ [D], Чанчуньский университет науки и технологий , 2008.

[2] Чэнь Хао , Система точного определения дальности лазерного дальномера на основе волоконно-оптической линии задержки [D], Нанкинский университет науки и технологий , 2016.

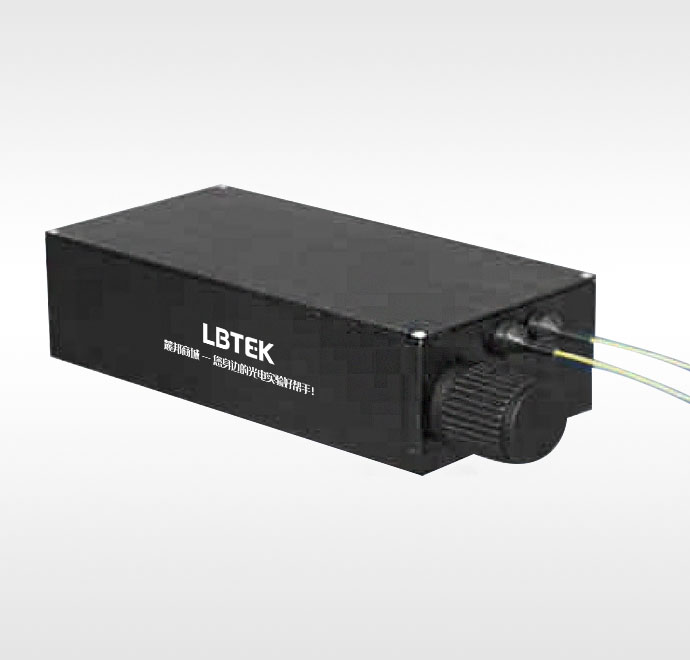

Ручная волоконно-оптическая линия задержки

1. Определение

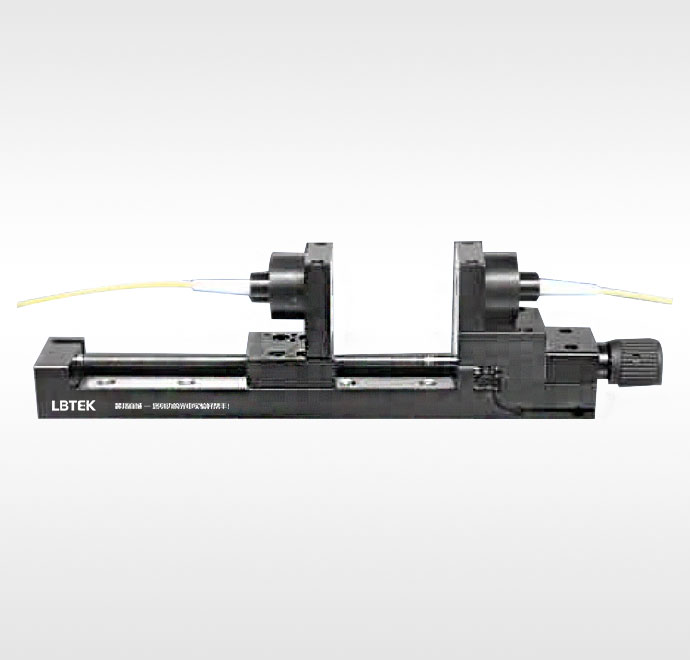

Ручная волоконно-оптическая линия задержки ( ODL , Optical Delay Lines ) — это функциональное устройство, в котором оптический сигнал вводится с конца волокна и передается через определенную длину свободного пространства, а затем собирается на выходе конца волокна для создания временной задержки. Путем ручного управления расстоянием от входного конца оптического волокна до выходного конца оптического волокна или смещением отражателя можно точно контролировать время задержки с высокой стабильностью и надежностью.

2. Функции

1. Точно контролируйте время задержки, изменяя расстояние передачи света.

2. Низкие вносимые потери, многобитовая задержка, разрешение на уровне пикосекунд.

3. Высокая стабильность и надежность.

4. Одномодовое оптоволокно, интерфейс FC/APC .

3. Ииллюстрировать

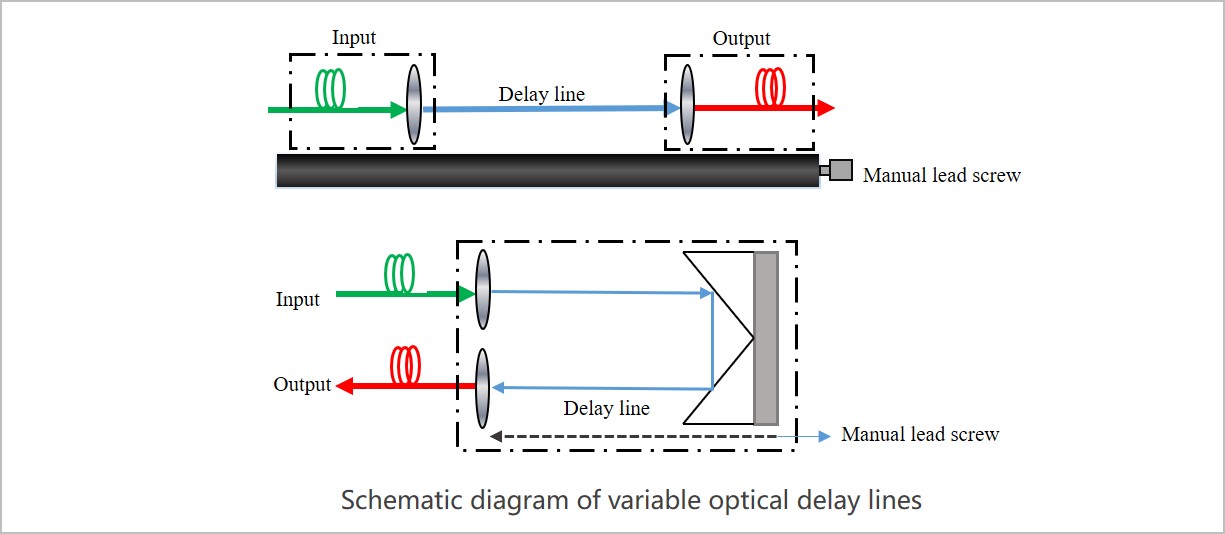

Рис. 1. Принципиальная схема принципа работы регулируемой волоконной линии задержки.

Оптический сигнал передается на оптический входной объектив через пигтейл, используя воздух в качестве пути оптической задержки и изменяя длину пути задержки путем управления расстоянием между входным концом и выходным концом (односторонний) или смещением. подвижного зеркала (двустороннего), тем самым для достижения цели продления регулировки времени. Точность движения контролируется путем ручной регулировки винтовой направляющей для достижения точного контроля непрерывного времени. Благодаря функции волоконно-оптических линий задержки это устройство может использоваться в таких областях, как компенсация ПМД в высокоскоростных сетях связи, интерферометрических датчиках, когерентных телекоммуникациях, анализаторах спектра и системах ОКТ.

1. Ключевые параметры

( 1 ) Время задержки

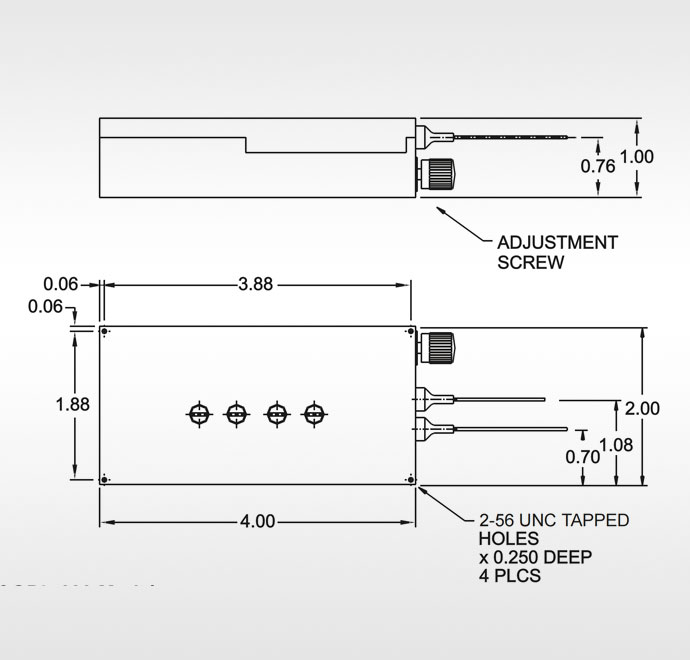

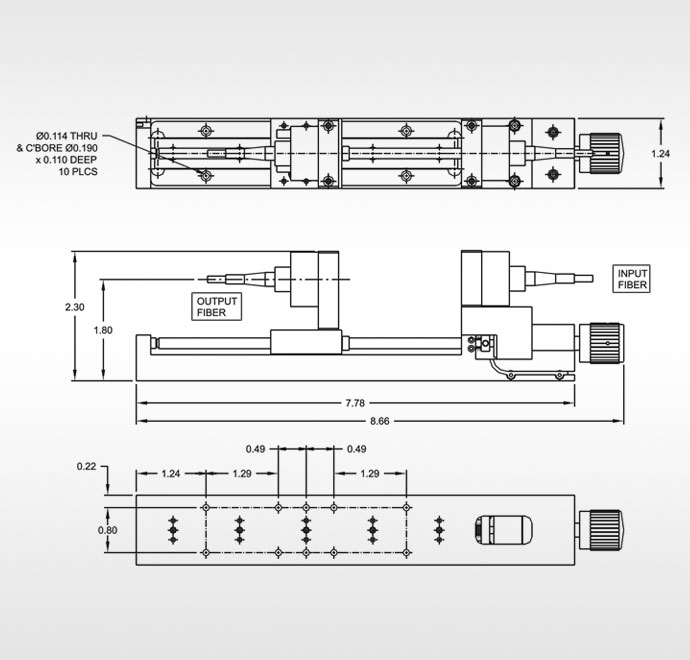

Ручные оптоволоконные линии задержки LBTEK доступны в двух моделях: однопроходной и двухпроходной. Их задержка рассчитывается следующим образом:

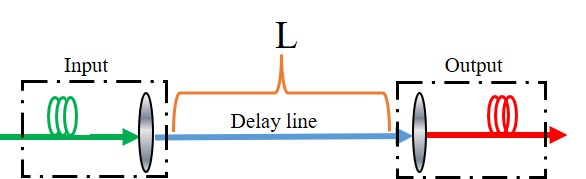

Рисунок 2. Схема испытания задержки ручной оптоволоконной линии задержки (один проход)

Как показано на рисунке 2 , время задержки ΔT оптического сигнала в оптоволоконной линии задержки (односторонней) обычно представляет собой отношение расстояния задержки L к скорости c света, распространяющегося в воздухе . Прямо сейчас:

ΔТ"="лс

Отсюда известно, что расстояние в 1 мм между направляющими винта управления соответствует времени задержки 3,33 пикосекунды.

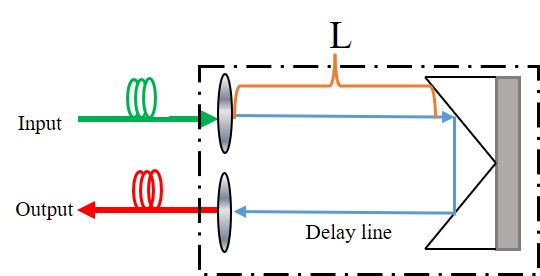

Рис. 3. Схема испытания задержки ручной оптоволоконной линии задержки (двусторонней)

Стоит отметить, что, как показано на рисунке 3, в модели LB ODL-600 с регулируемой оптоволоконной линией задержки LBTEK используется подвижное зеркало , и свет проходит удвоенное расстояние, поэтому время задержки соответствует удвоенному смещению зеркала. . То есть время задержки ΔT обычно представляет собой отношение расстояния задержки 2 L и скорости c света, распространяющегося в воздухе :

 ΔТ"="2лс

Отсюда известно, что расстояние 1 мм между направляющими винта управления соответствует времени задержки 6,67 пикосекунды.

( 2 ) Вносимая потеря

Речь идет о дополнительных потерях, вызванных прохождением оптического сигнала через оптоволоконную линию задержки, и определяется как соотношение оптической мощности выходного и входного портов устройства, то есть:

ял"="10лгпотытпян

В формуле:потыт — оптическая мощность выходного порта,пян — оптическая мощность входного порта. Характеристики этого устройства требуют, чтобы вносимые потери для падающего вперед света были как можно меньшими.

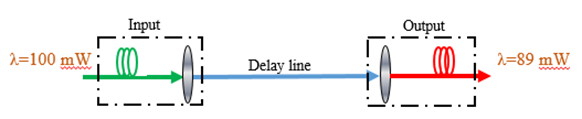

Рисунок 4. Принципиальная схема испытания вносимых потерь  ручной волоконно-оптической линии задержки.

На примере рисунка 4 видно, что входная оптическая мощность на входном конце = 100 мВт , а выходная оптическая мощность на выходном конце = 89 мВт . Тогда вносимые потери IL на выходном конце составляют:
