Кронштейн изолятора

Технические характеристики
Изображения
Монтаж

Описание продукта

Совместимость с коаксиальными системами 30 мм
Оба конца интерфейса имеют резьбовые отверстия SM1.
Дно с пятью резьбовыми отверстиями M6 на расстоянии 25 мм.
Поставляется с двумя установочными винтами с внутренним шестигранником M6x16 для поддержки кронштейна изолятора.
Поставляется с двумя штифтами φ3*8 и двумя винтами M6x16 для точной установки изолятора.
Примечание. Если скоба изолятора и изолятор приобретаются одновременно, их необходимо собрать и отправить. Обратитесь в службу поддержки клиентов отдельно.

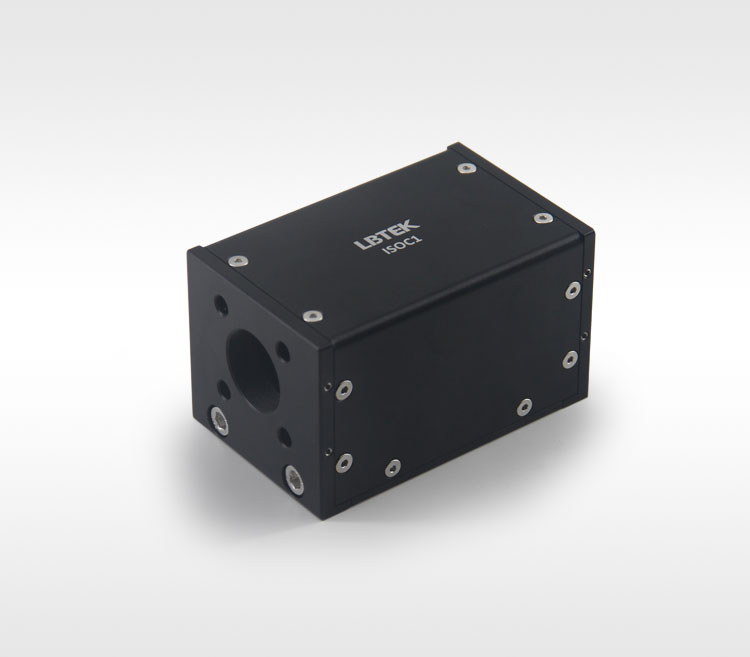

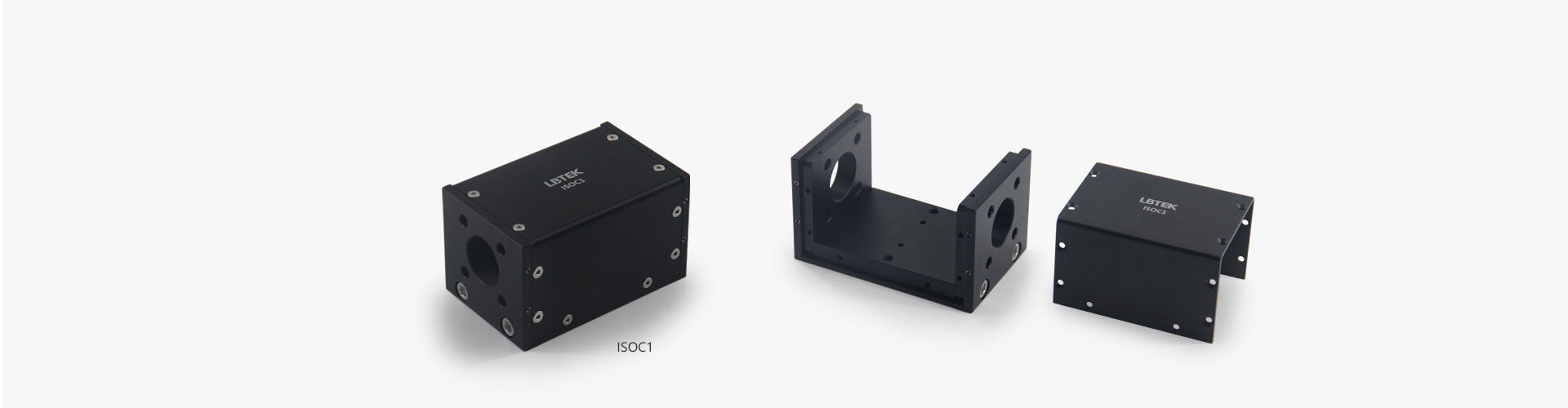

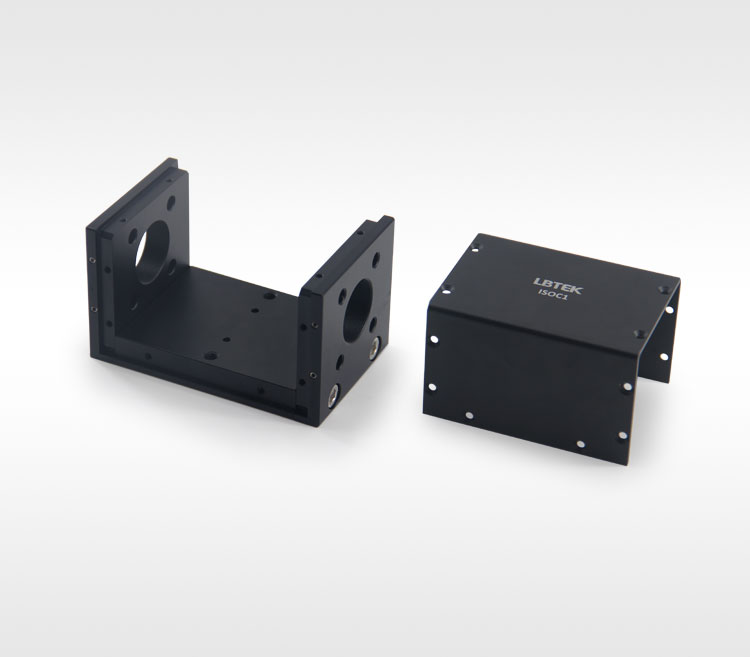

Кронштейны для изоляторов свободного пространства, поставляемые LBTEK, подходят для изоляторов LBTEK размером 72,5 мм * 60 мм * 45 мм. Кронштейн совместим с коаксиальными системами 30 мм, а каждое коаксиальное отверстие имеет установочный винт, расположенный сбоку, который можно зафиксировать ключом на 1,5 мм. Цельная крышка обеспечивает тень и защиту изолятора. Кроме того, резьбовые отверстия М6 внизу можно использовать для эффективной поддержки подставки. Как передняя, так и задняя пластины кронштейна имеют резьбовые отверстия SM1, а передняя и задняя пластины располагаются вместе с нижней пластиной кронштейна через прецизионные штифтовые отверстия для обеспечения выравнивания всей системы.

Общие параметры

Обработка поверхности: черный анодированный

Материал: Алюминиевый сплав 6061-Т6

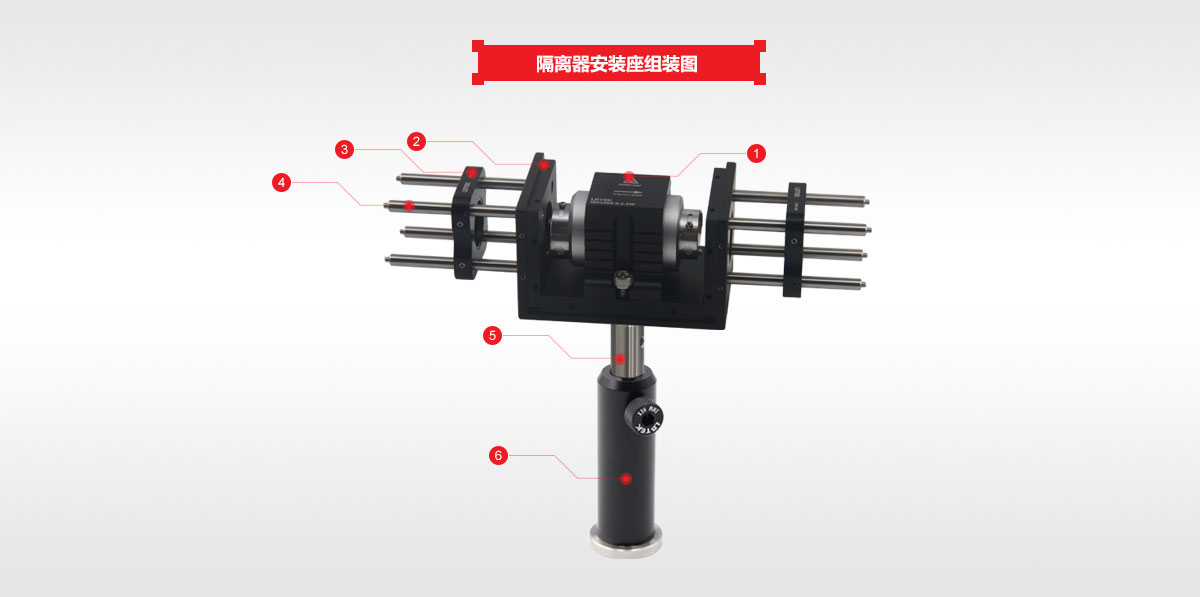

Крепление для изолятора LBTEK часто монтирует изоляторы свободного пространства для коаксиальных систем диаметром 30 мм.	①Изолятор свободного пространства ISO1064-3-1,5 Вт × 1	②Монтажное основание изолятора ISOC1 × 1	③ Коаксиальная монтажная пластина 30 мм OPM-9BS ×1
	④ Коаксиальная системная стойка Ø6,0 мм MOP -75 ×1	⑤ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 × 1	⑥Базовый тип кронштейна для стойки Ø12,7 мм PH-75B × 1

Кронштейн изолятора

Совместимость с коаксиальными системами 30 мм
Оба конца интерфейса имеют резьбовые отверстия SM1.
Дно с пятью резьбовыми отверстиями M6 на расстоянии 25 мм
Со встроенной крышкой
Поставляется с двумя установочными винтами с внутренним шестигранником M6x16 для поддержки кронштейна изолятора.
Поставляется с двумя штифтами φ3*8 и двумя винтами M6x16 для точной установки изолятора.

Кронштейн изолятора. Кронштейн совместим с коаксиальными системами 30 мм, и каждое коаксиальное отверстие имеет установочный винт, расположенный сбоку, который можно зафиксировать с помощью ключа на 1,5 мм. Цельная крышка обеспечивает тень и защиту изолятора. Кроме того, резьбовые отверстия М6 внизу можно использовать для эффективной поддержки подставки. Как передняя, так и задняя пластины кронштейна имеют резьбовые отверстия SM1, а передняя и задняя пластины располагаются вместе с нижней пластиной кронштейна через прецизионные штифтовые отверстия для обеспечения выравнивания всей системы.
