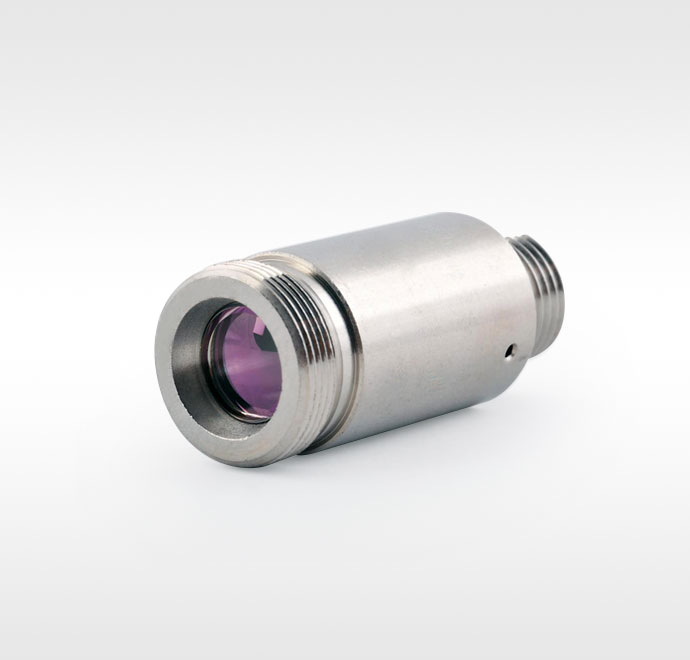

Фиксированный коллиматор с асферическим волокном, разъем SMA

Технические характеристики
Изображения

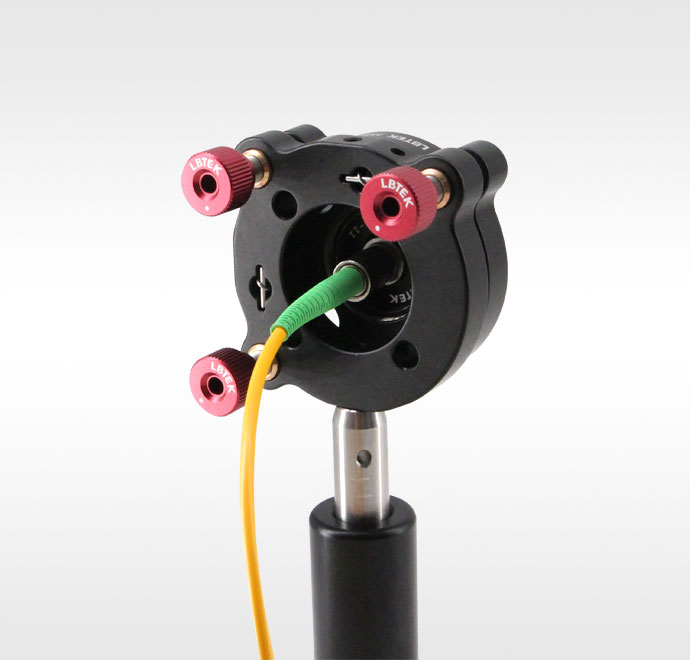

Монтаж

Описание продукта

Волоконный коллиматор, разъем FC/APC, FC/PC или SMA опционально
Рабочая длина волны 543нм～1550нм
Доступно для оптоволоконной муфты
Совместимость с узкими и широкими клавишами
Немагнитный корпус из нержавеющей стали

Асферические волоконные коллиматоры LBTEK предварительно выровнены и могут использоваться для коллимации лазеров, выходящих из волоконных соединителей FC/APC, FC/PC или SMA. расчетная длина волны Обеспечивает характеристики с ограничением дифракции и хорошим апланатическим эффектом и подходит для простого соединения волокон. Общая конструкция коллиматора компактна, а формованное асферическое зеркало с обеих сторон покрыто просветляющим покрытием, что позволяет минимизировать поверхностное отражение; кроме того, гнездо версии FC/APC наклонено, так что выходной луч из оптоволокна фокусируется вертикально Направление плоскости попадает в коллиматор. Длина волны конструкции коллиматора с фиксированной асферической волоконной линзой LBTEK в настоящее время включает 543 нм, 633 нм, 780 нм, 1064 нм, 1310 нм, 1550 нм. Предоставляем три версии оптоволоконных разъемов FC/PC, FC/APC и SMA, а также предоставляем различные индивидуальные услуги, включая настройку различных длин волн, типов разъемов, размеров корпуса и размеров выходного пятна. поддерживать.

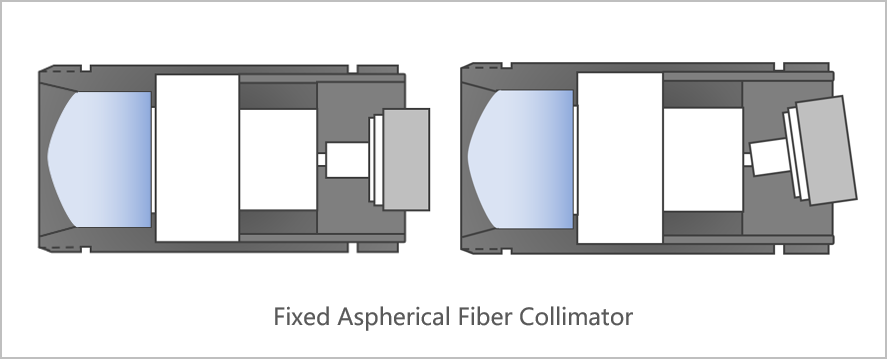

Принципиальная схема

Общие параметры

Материал корпуса: Немагнитная нержавеющая сталь

Диаметр корпуса: 11,0 мм

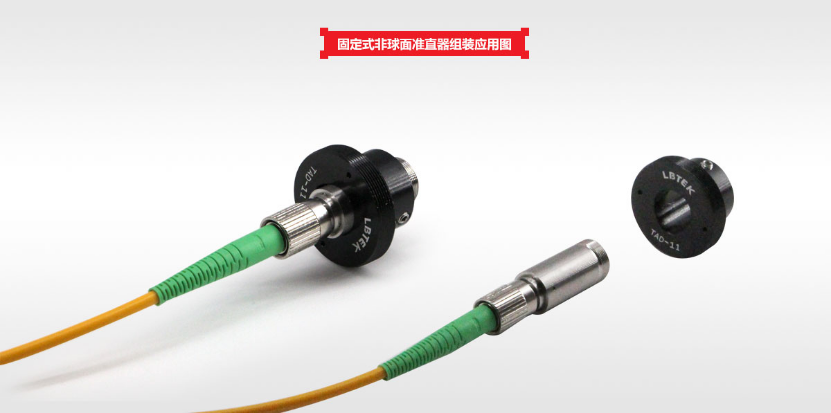

① Фиксированный асферический коллиматор AFC543-2.2-PC ×1

② Световой настенный адаптер УТАД-11 ×1

Фиксированный коллиматор с асферическим волокном, разъем SMA

Диаметр коллимированного пятна: 2,0~2,4 мм
Диаметр механического корпуса: 11 мм
Разъем SMA

Фиксированные асферические волоконные коллиматоры от LBTEK не имеют движущихся частей, компактны и не подвержены смещению, а также упрощают подключение лазеров в свободном пространстве к волокнам. LBTEK предоставляет услуги по настройке коллиматора, типа разъема, размера корпуса и размера выходного пятна и др. Для получения конкретных требований по настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.

Модель	Рабочая длина волны	Стоимость	Доставка
AFC1064-2.4-SMA	1064 нм	390 USD	90 дней

AFC1310-2-SMA	1310 нм	390 USD	90 дней

AFC1550-2.1-SMA	1550 нм	390 USD	90 дней

AFC543-2.2-SMA	543 нм	390 USD	90 дней

AFC633-2.1-SMA	633 нм	390 USD	90 дней

AFC780-2.2-SMA	780 нм	390 USD	90 дней

Фиксированный асферический волоконный коллиматор, разъем FC/PC

Диаметр коллимированного пятна: 2,0~2,4 мм
Диаметр механического корпуса: 11 мм
Числовая апертура (NA): 0,3
Разъем FC/PC

Модель	Стоимость	Доставка
AFC1064-2.4-PC	390 USD	90 дней

AFC1310-2-PC	390 USD	90 дней

AFC1550-2.1-PC	390 USD	90 дней

AFC543-2.2-PC	390 USD	90 дней

AFC633-2.1-PC	390 USD	90 дней

AFC780-2.2-PC	390 USD	90 дней

Фиксированный асферический волоконный коллиматор, разъем FC/APC

Диаметр коллимированного пятна: 2,0~2,4 мм
Диаметр механического корпуса: 11 мм
Числовая апертура (NA): 0,3
Разъем FC/APC

Фиксированный асферический волоконный коллиматор, предоставленный LBTEK, не имеет движущихся частей, а его компактная конструкция не подвержена смещению, что может упростить подключение лазера свободного пространства к волокну. LBTEK предоставляет услуги по настройке коллиматора, типа разъема, размера корпуса и размера выходного пятна и др. Для получения конкретных требований по настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.

Модель	Рабочая длина волны	Стоимость	Доставка
AFC1064-2.4-APC	1064 нм	528 USD	90 дней

AFC1310-2-APC	1310 нм	528 USD	90 дней

AFC1550-2.1-APC	1550 нм	528 USD	90 дней

AFC543-2.2-APC	543 нм	528 USD	90 дней

AFC633-2.1-APC	633 нм	528 USD	90 дней

AFC780-2.2-APC	780 нм	528 USD	90 дней
