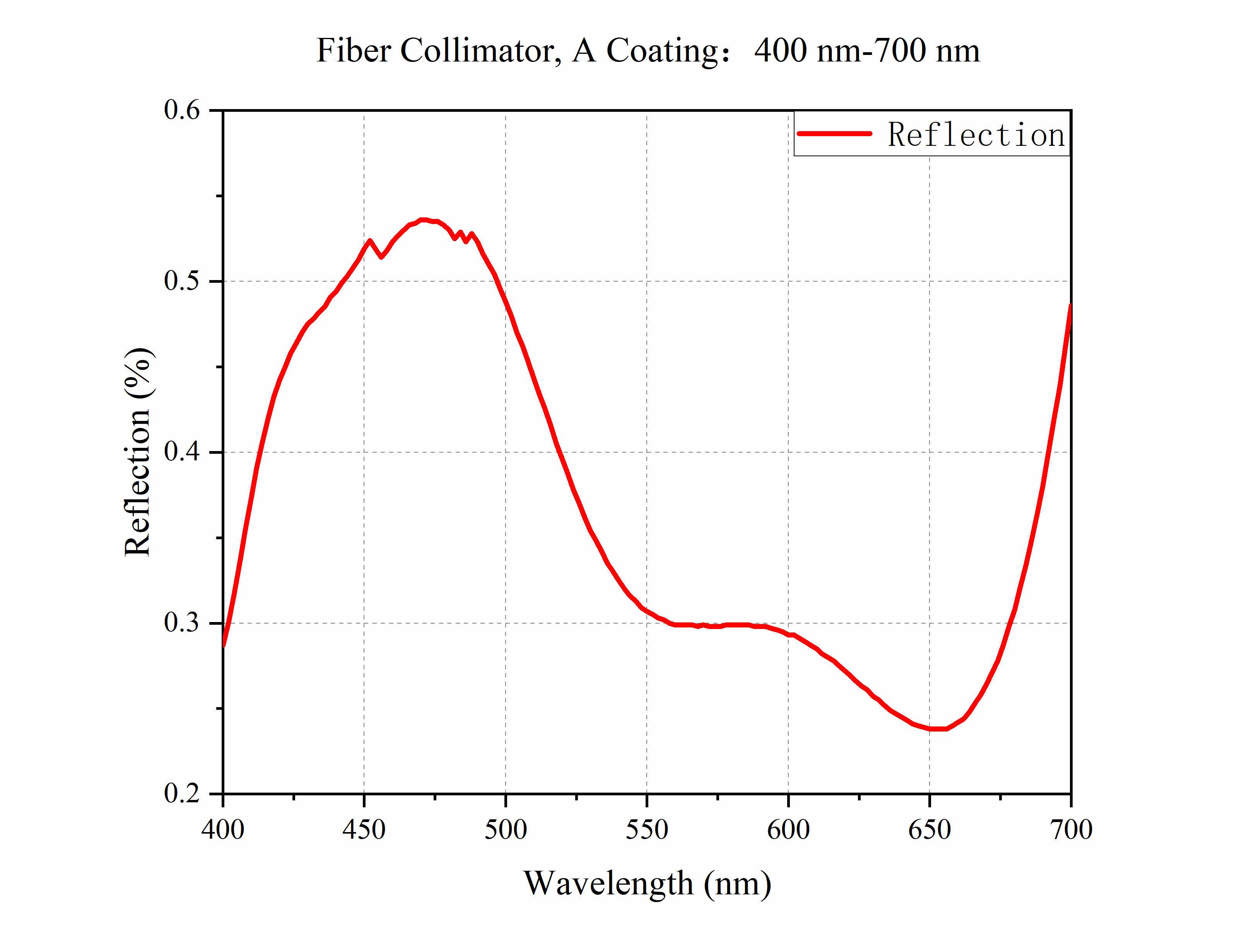

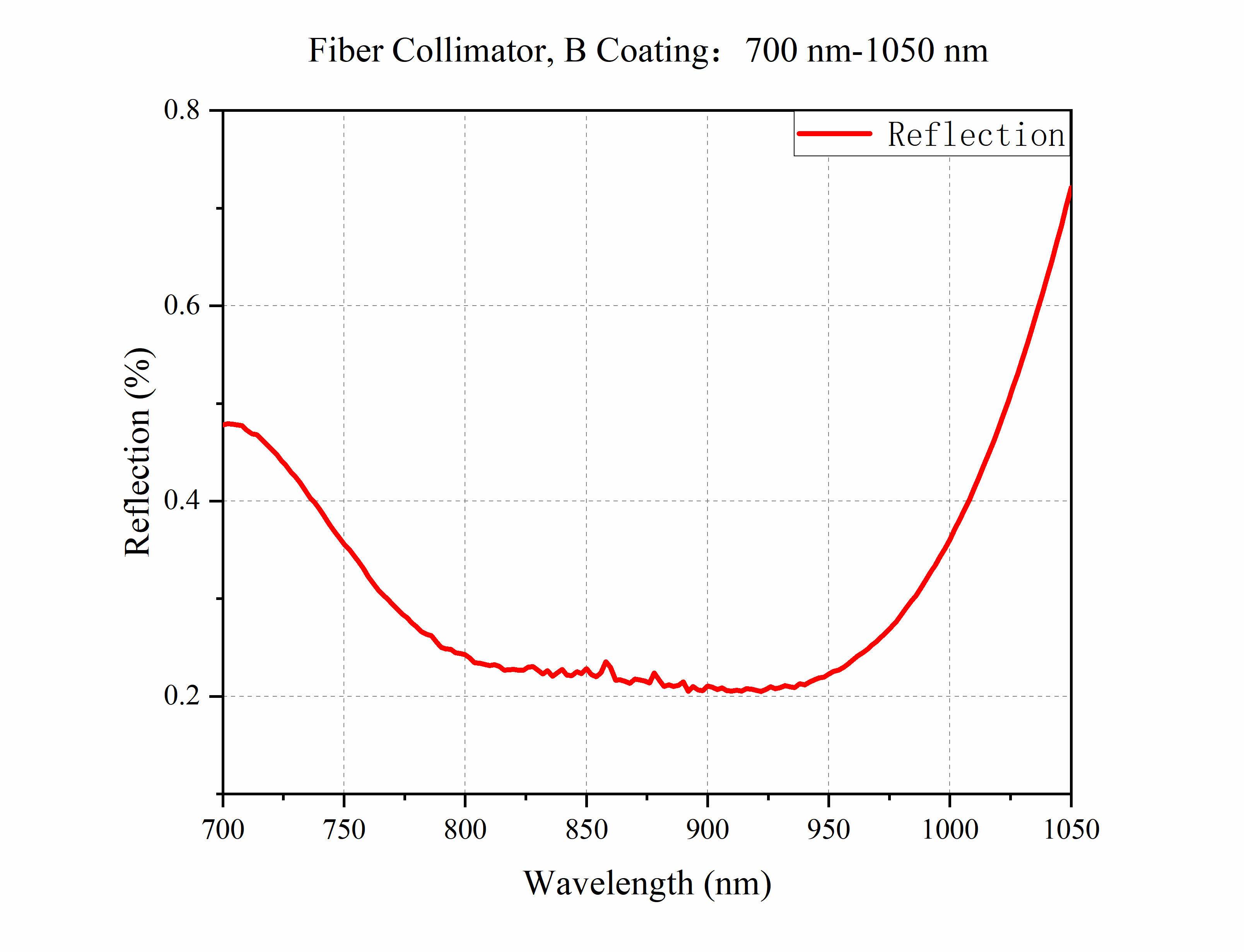

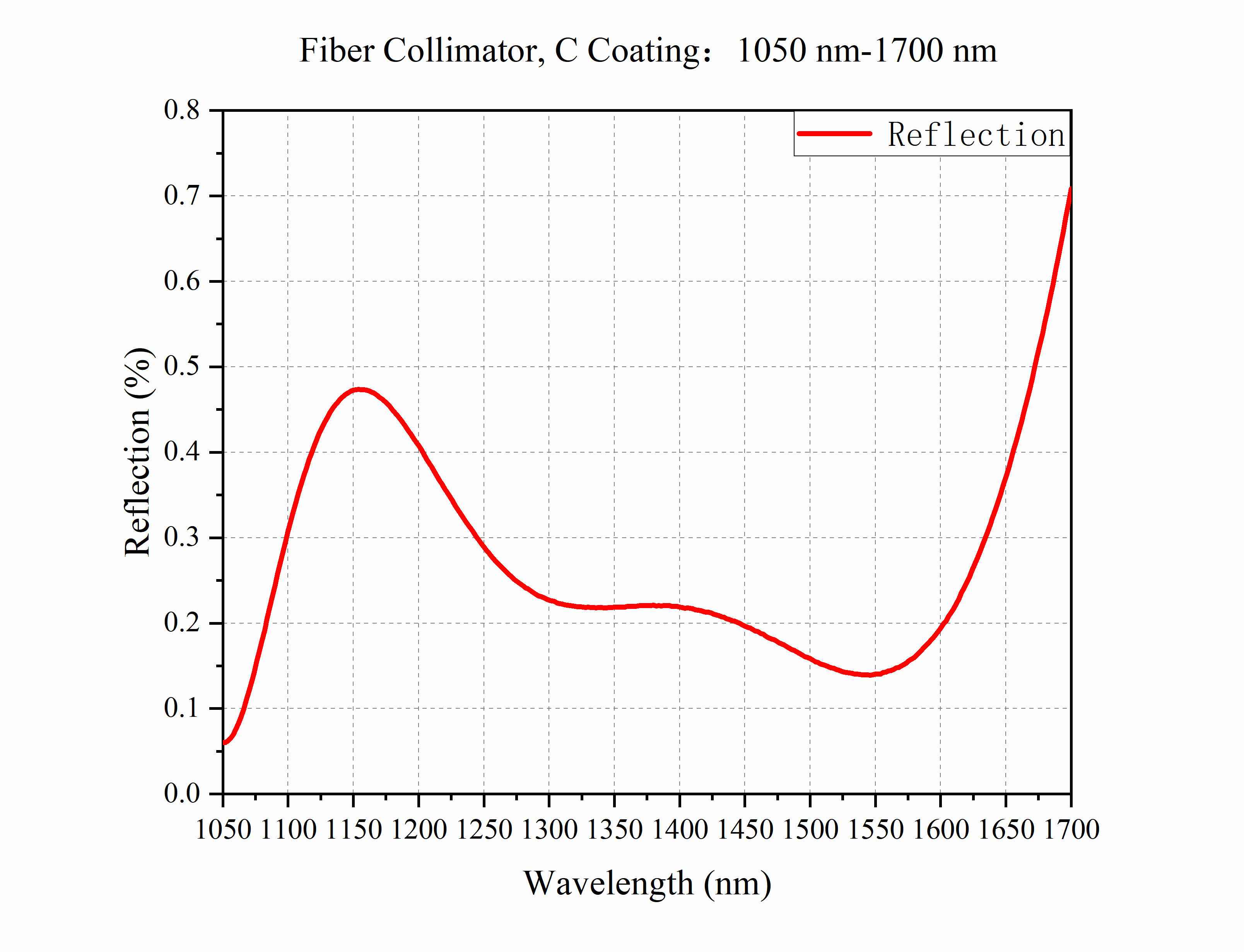

- Преломление
- Монтаж

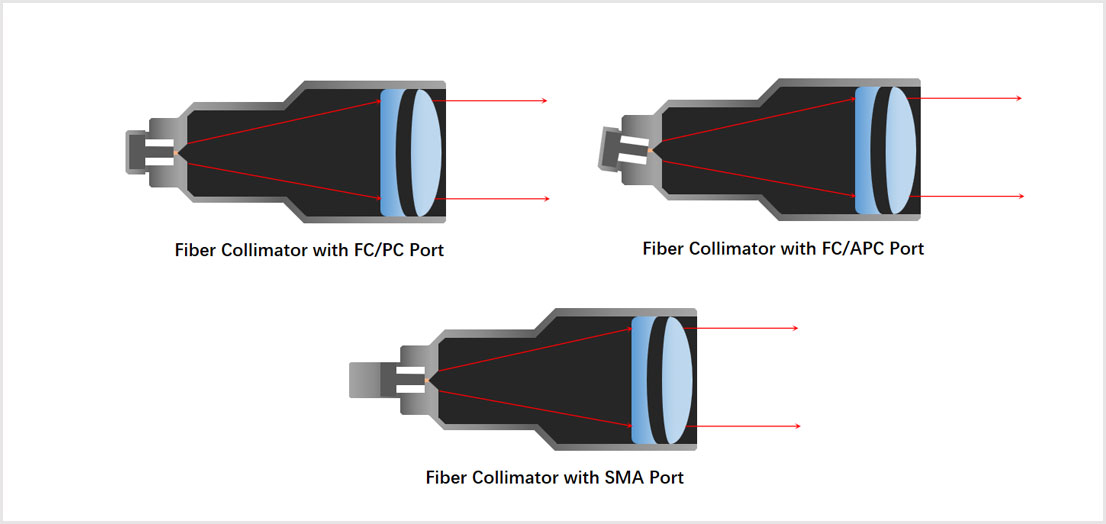

Коллиматоры с двойным клеем LBTEK с воздушным зазором предварительно выровнены и могут использоваться для коллимации лазерного излучения, выходящего из волокна, обеспечивая характеристики с ограниченной дифракцией на рабочей длине волны, с хорошими апланатическими и ахроматическими эффектами. Общая конструкция коллиматора компактна, а двойная линза имеет просветляющее покрытие, что позволяет хорошо уменьшить поверхностное отражение. Каждый коллиматор юстируется на заводе по рабочей длине волны. Расстояние между линзой и наконечником волокно, вставленное в коллиматор, имеет одно фокусное расстояние. Кроме того, гнездо версии FC/APC расположено под таким углом, что выходной пучок из волокна входит в коллиматор перпендикулярно фокальной плоскости. Коллиматор с двойной линзой LBTEK имеет несколько вариантов длины волны конструкции от 405 нм до 2000 нм. Он предлагает две версии оптоволоконных разъемов: FC/PC и FC/APC. Он также предоставляет различные индивидуальные услуги, включая настройку различных длин волн и типов разъемов. , размер оболочки и размер выходного пятна и другие показатели, для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK. |
|
 |
 |
 |
|

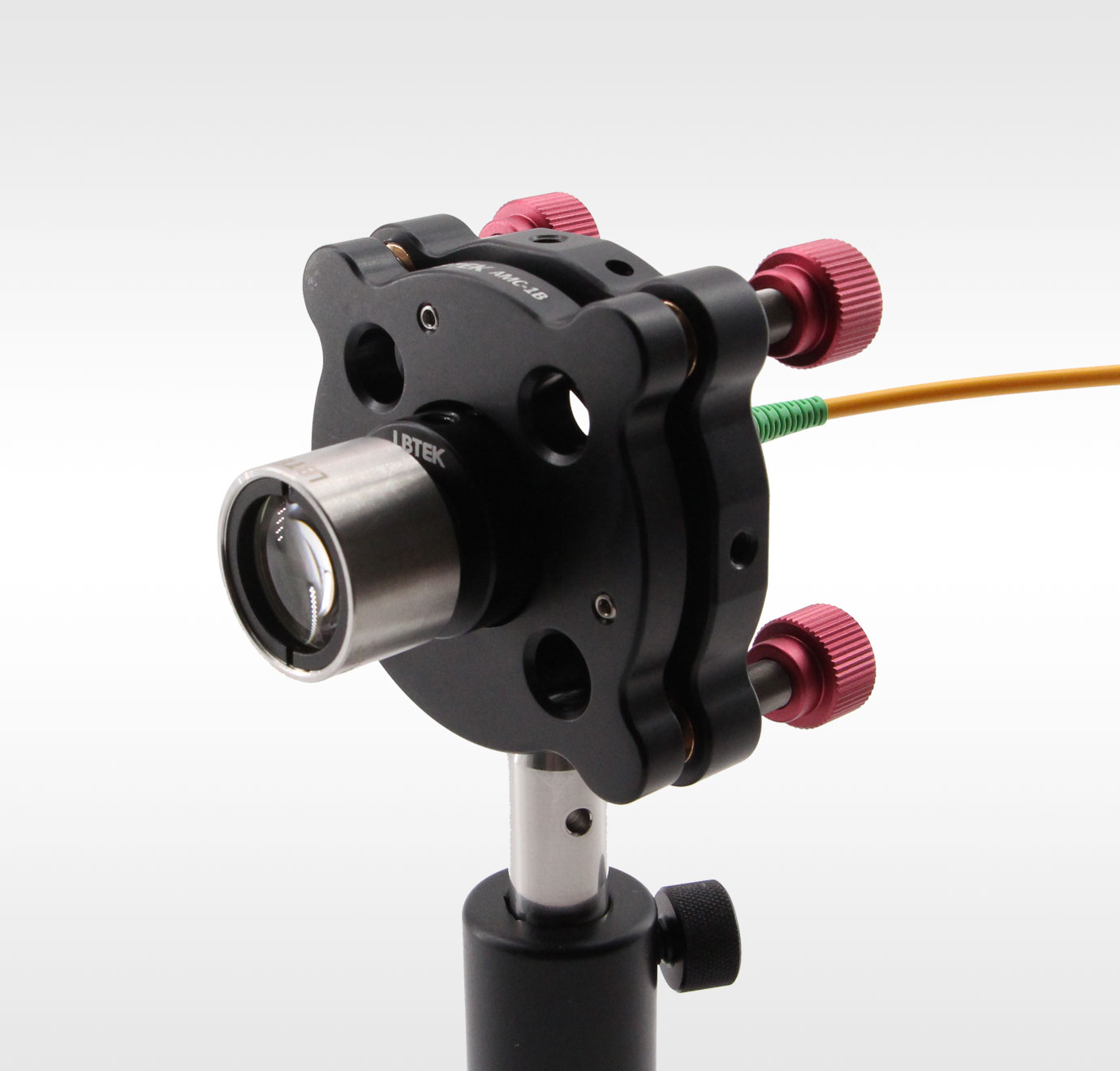

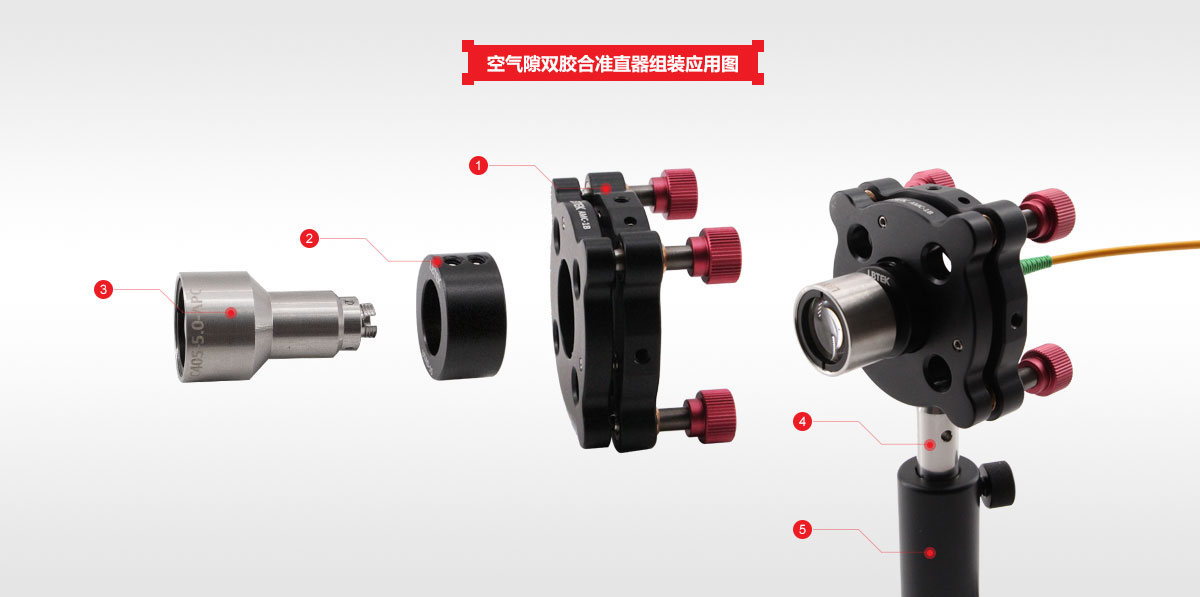

Схема применения сборки коллиматора с двойным клеем с воздушным зазором LBTEK |
① Держатель зеркала коаксиальной системы 30 мм AMC-1B ×1 | ② Световой настенный адаптер УТАД-15 ×1 | ③Коллиматор с двойным клеем с воздушным зазором FC405-5.0-APC ×1 |
| ④Оптический пост из нержавеющей стали Ø12 мм OP12-40 ×1 | ⑤Опорный кронштейн для стойки Ø12,7 мм PH-50B ×1 |

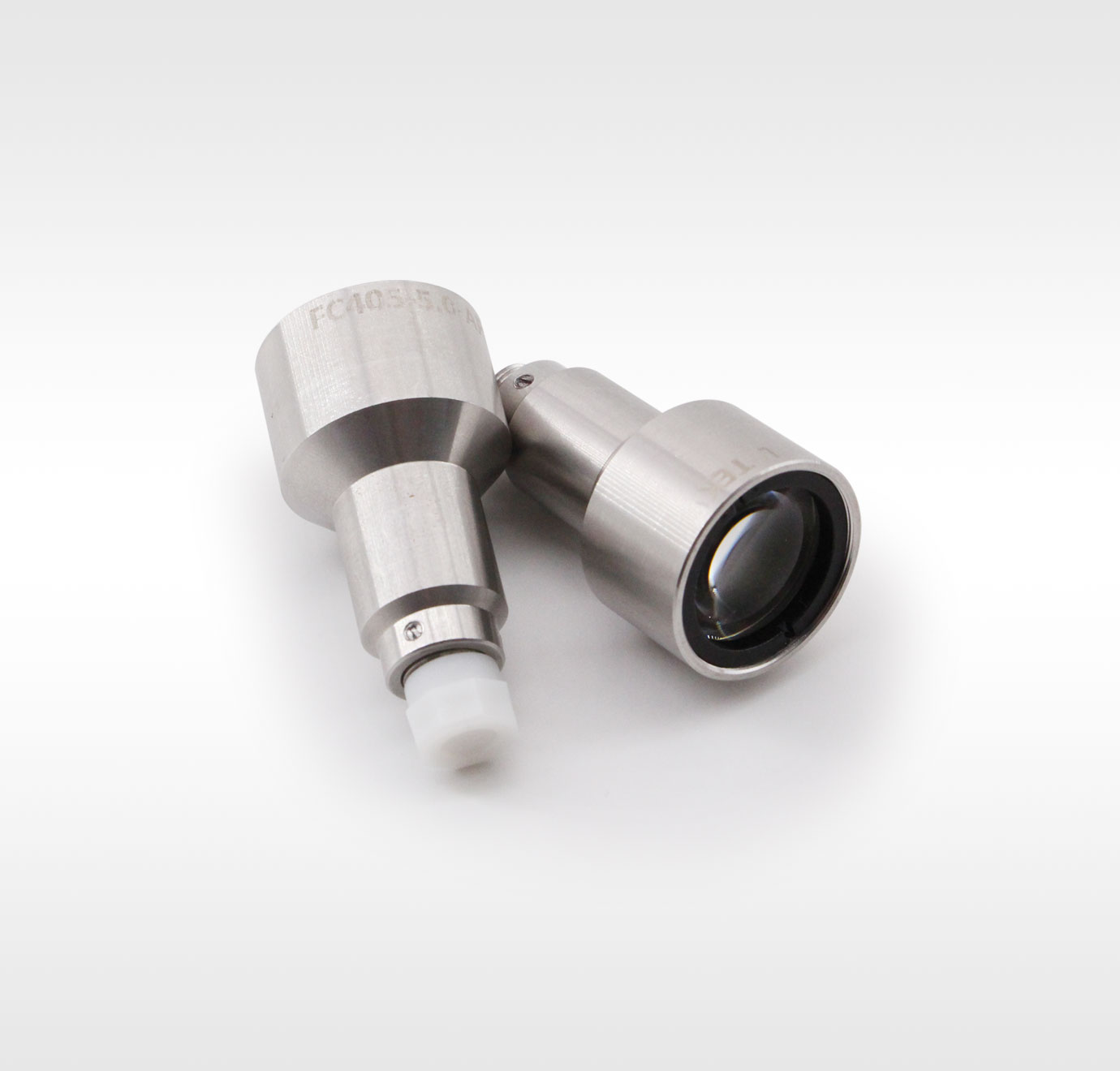

Двойной клеевой коллиматор с воздушным зазором, разъем FC/PC
- Разъем PC/FC
- Диаметр коллимированного пятна: 5,0~8,6 мм
- Фокусное расстояние: 33,2~37,1 мм
- Числовая апертура (NA): 0,245~0,27
Коллиматор с двойным клеем с воздушным зазором, предоставленный LBTEK, не имеет движущихся частей, компактен и не подвержен смещению и может упростить подключение лазеров в свободном пространстве к оптическим волокнам. Двойной клеевой коллиматор с воздушным зазором и разъемом FC/PC в настоящее время имеет десять расчетных длин волн: 405 нм, 450 нм, 520 нм, 635 нм, 780 нм, 850 нм, 980 нм, 1064 нм, 1310 нм, 1550 нм на выбор, и покрыты антибликовым покрытием для уменьшения отражательной способности, подробные параметры см. в таблице параметров. LBTEK предоставляет различные индивидуальные услуги, пожалуйста, свяжитесь со службой технической поддержки LBTEK для конкретных потребностей настройки.
| Модель | Рабочая длина волны | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| FC1064-7.9-PC | 1064 нм | 545 USD | 90 дней | ||||
| FC1310-6.6-PC | 1310 нм | 545 USD | 90 дней | ||||
| FC1550-6.9-PC | 1550 нм | 545 USD | 90 дней | ||||
| FC405-5.0-PC | 405 нм | 545 USD | 90 дней | ||||
| FC450-5.4-PC | 450 нм | 545 USD | 90 дней | ||||
| FC520-6.1-PC | 520 нм | 545 USD | 90 дней | ||||
| FC635-6.7-PC | 635 нм | 545 USD | 90 дней | ||||
| FC780-7.4-PC | 780 нм | 545 USD | 90 дней | ||||
| FC850-7.8-PC | 850 нм | 545 USD | 90 дней | ||||
| FC980-8.6-PC | 980 нм | 545 USD | 90 дней |
Двойной клеевой коллиматор с воздушным зазором, разъем FC/АPC
- Разъем FC/APC
- Диаметр коллимированного пятна: 5,0~8,6 мм
- Фокусное расстояние: 33,2~37,1 мм
- Числовая апертура (NA): 0,245~0,27
Коллиматор с двойным клеем с воздушным зазором, предоставленный LBTEK, не имеет движущихся частей, компактен и не подвержен смещению и может упростить подключение лазеров в свободном пространстве к оптическим волокнам. Коллиматоры с двойным клеем с воздушным зазором и разъемами FC/APC в настоящее время имеют десять расчетных длин волн: 405 нм, 450 нм, 520 нм, 635 нм, 780 нм, 850 нм, 980 нм, 1064 нм, 1310 нм и 1550 нм на выбор. от , и покрыты антибликовым покрытием для уменьшения отражательной способности, подробные параметры см. в таблице параметров. LBTEK предоставляет различные индивидуальные услуги, пожалуйста, свяжитесь со службой технической поддержки LBTEK для конкретных потребностей настройки.
| Модель | Рабочая длина волны | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| FC1064-7.9-APC | 1064 нм | 622 USD | 90 дней | ||||
| FC1310-6.6-APC | 1310 нм | 622 USD | 90 дней | ||||
| FC1550-6.9-APC | 1550 нм | 622 USD | 90 дней | ||||
| FC405-5.0-APC | 405 нм | 622 USD | 90 дней | ||||
| FC450-5.4-APC | 450 нм | 622 USD | 90 дней | ||||
| FC520-6.1-APC | 520 нм | 622 USD | 90 дней | ||||
| FC635-6.7-APC | 635 нм | 622 USD | 90 дней | ||||
| FC780-7.4-APC | 780 нм | 622 USD | 90 дней | ||||
| FC850-7.8-APC | 850 нм | 622 USD | 90 дней | ||||
| FC980-8.6-APC | 980 нм | 622 USD | 90 дней |
