Мишень для испытания разрешения NBS 1963A
Разрешающая способность системы оптического изображения относится к способности системы разделять две близкие точки или детали объекта.Разрешение системы оптического изображения обычно выражается количеством пар линий, которые могут быть идентифицированы на миллиметр (циклов/мм ) . ). Пара линий состоит из черной линии и белой линии. Чем больше пар линий на миллиметр может разрешить оптическая система визуализации, тем лучше разрешение и тем выше разрешение. На рисунке 1 показано схематическое изображение максимального разрешения оптической системы формирования изображения. Ширина линии и межстрочный интервал верхней пары строк малы, и система формирования изображения не может их различить. Ширина линии и межстрочный интервал нижних пар строк увеличились. , и система визуализации может просто их разрешить.Количество пар линий на миллиметр, соответствующее парам линий, является максимальным разрешением системы визуализации.
Рисунок 1. Принципиальная схема максимального разрешения системы оптической визуализации.
Мишень для проверки разрешения LBTEK NBS 1963A содержит пять горизонтальных и пять вертикальных линий. На рисунке 2 показано изображение некоторых пар линий мишени для проверки разрешения NBS 1963A под микроскопом. В мишени используется набор из 5 линий. Каждую линию и расстояние между ней и соседней линией можно рассматривать как пару линий или цикл ( показан как D на рисунке 2 ). Разрешение, которое может измерять каждая тестовая цель, указано в циклах/мм. На тестовой мишени NBS 1963A компании LBTEK каждый набор строк отмечен частотой. Определите наименьшую разрешаемую линию (наибольшее значение циклов/мм), чтобы определить разрешение системы визуализации.
Рисунок 2. Изображение части пары линий мишени для проверки разрешения NBS 1963A под микроскопом.
Период обратно пропорционален частоте. Все частоты и соответствующие им периоды приведены в таблице ниже. Для отдельных значений ширины линии разделите период на 2.
Таблица 1. Разрешение тестовой мишени NBS 1963A ( циклов/мм)
| Циклов/мм | 1 | 1.1 | 1,25 | 1,4 | 1,6 | 1,8 | 2 | 2.2 | 2,5 | 2,8 | 3.2 | 3.6 | 4 |
| Размер/мм | 1,0000 | 0,9091 | 0,8000 | 0,7143 | 0,6250 | 0,5556 | 0,5000 | 0,4545 | 0,4000 | 0,3571 | 0,3125 | 0,2778 | 0,2500 |
| Циклов/мм | 4,5 | 5 | 5,6 | 6.3 | 7.1 | 8 | 9 | 10 | 11 | 12,5 | 14 | 16 | 18 |
| Размер/мм | 0,2222 | 0,2000 | 0,1786 | 0,1587 | 0,1408 | 0,1250 | 0,1111 | 0,1000 | 0,0909 | 0,0800 | 0,0714 | 0,0625 | 0,0556 |
Мишень Siemens star
- Материал: натриево-кальциевое стекло
- Разрешение: 57,5 лп/мм и 115 лп/мм

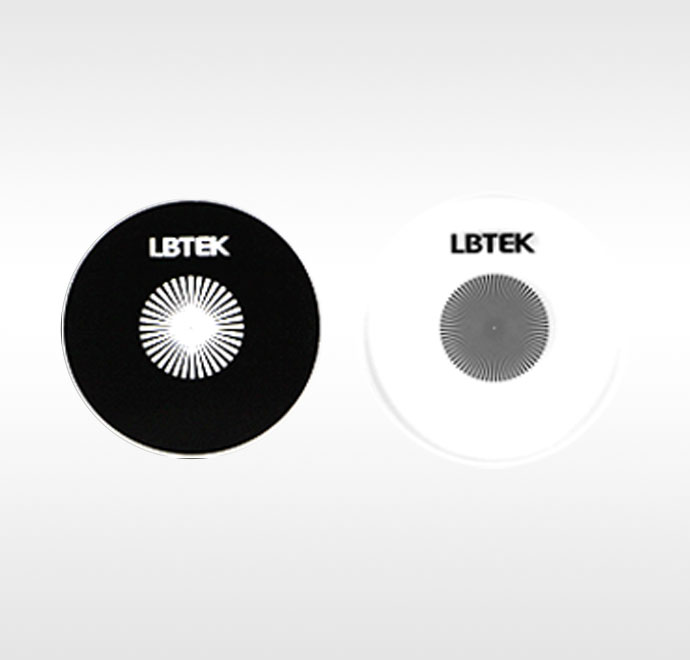

Центр мишени LBTEK Siemens star представляет собой круглую фокусирующую метку диаметром 200 мкм. Мишень RTR1CH star имеет 36 секторов на 360° с разрешением 57,5лп/мм. Мишень RTR1CI star имеет 72 сектора на 360° с разрешением 115 лп/мм. LBTEK предлагает мишени в виде положительных и отрицательных звездочек. Мишень для тестирования с положительным разрешением хромирована с рисунком на подложке, который подходит для фронтального освещения и общего применения; мишень для тестирования с отрицательным разрешением хромирована на подложке, чтобы сделать рисунок частично полупрозрачным, что подходит для заднего освещения. подсветка и освещение с высокой яркостью.
| Модель | Толщина | Покрытие | Размер | Разрешение | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|---|
| RTR1CH-N | 2,0 мм | Хром (тестовый рисунок полупрозрачный, остальное покрыто лаком) | 57,5 лп/мм | 295 USD | 90 дней | |||||
| RTR1CH-P | 2,0 мм | Хром (покрытие с тестовым рисунком) | 57,5 лп/мм | 311 USD | 90 дней | |||||
| RTR1CI-N | 2,0 мм | Хром (тестовый рисунок полупрозрачный, остальное покрыто лаком) | 115 лп/мм | 434 USD | 90 дней | |||||
| RTR1CI-P | 2,0 мм | Хром (покрытие с тестовым рисунком) | 115 лп/мм | 347 USD | 90 дней |
