Мишень для испытания разрешения NBS 1963A
Разрешающая способность системы оптического изображения относится к способности системы разделять две близкие точки или детали объекта.Разрешение системы оптического изображения обычно выражается количеством пар линий, которые могут быть идентифицированы на миллиметр (циклов/мм ) . ). Пара линий состоит из черной линии и белой линии. Чем больше пар линий на миллиметр может разрешить оптическая система визуализации, тем лучше разрешение и тем выше разрешение. На рисунке 1 показано схематическое изображение максимального разрешения оптической системы формирования изображения. Ширина линии и межстрочный интервал верхней пары строк малы, и система формирования изображения не может их различить. Ширина линии и межстрочный интервал нижних пар строк увеличились. , и система визуализации может просто их разрешить.Количество пар линий на миллиметр, соответствующее парам линий, является максимальным разрешением системы визуализации.
Рисунок 1. Принципиальная схема максимального разрешения системы оптической визуализации.
Мишень для проверки разрешения LBTEK NBS 1963A содержит пять горизонтальных и пять вертикальных линий. На рисунке 2 показано изображение некоторых пар линий мишени для проверки разрешения NBS 1963A под микроскопом. В мишени используется набор из 5 линий. Каждую линию и расстояние между ней и соседней линией можно рассматривать как пару линий или цикл ( показан как D на рисунке 2 ). Разрешение, которое может измерять каждая тестовая цель, указано в циклах/мм. На тестовой мишени NBS 1963A компании LBTEK каждый набор строк отмечен частотой. Определите наименьшую разрешаемую линию (наибольшее значение циклов/мм), чтобы определить разрешение системы визуализации.
Рисунок 2. Изображение части пары линий мишени для проверки разрешения NBS 1963A под микроскопом.
Период обратно пропорционален частоте. Все частоты и соответствующие им периоды приведены в таблице ниже. Для отдельных значений ширины линии разделите период на 2.
Таблица 1. Разрешение тестовой мишени NBS 1963A ( циклов/мм)
| Циклов/мм | 1 | 1.1 | 1,25 | 1,4 | 1,6 | 1,8 | 2 | 2.2 | 2,5 | 2,8 | 3.2 | 3.6 | 4 |
| Размер/мм | 1,0000 | 0,9091 | 0,8000 | 0,7143 | 0,6250 | 0,5556 | 0,5000 | 0,4545 | 0,4000 | 0,3571 | 0,3125 | 0,2778 | 0,2500 |
| Циклов/мм | 4,5 | 5 | 5,6 | 6.3 | 7.1 | 8 | 9 | 10 | 11 | 12,5 | 14 | 16 | 18 |
| Размер/мм | 0,2222 | 0,2000 | 0,1786 | 0,1587 | 0,1408 | 0,1250 | 0,1111 | 0,1000 | 0,0909 | 0,0800 | 0,0714 | 0,0625 | 0,0556 |
Тестовая мишень с комбинацией разрешения и искажений
- Может использоваться для измерения разрешения, кривизны поля, ошибки фокусировки, астигматизма, искажения изображения и т.д.
- Размер: диаметр 25,4 мм

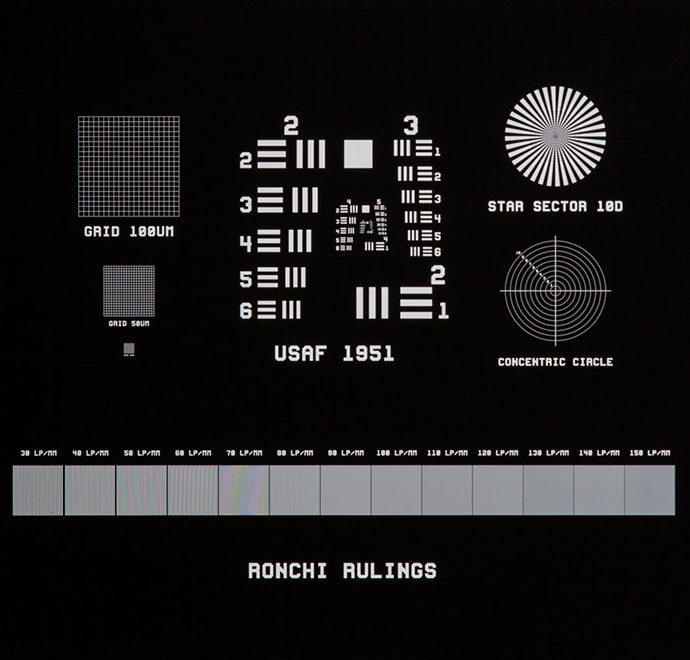

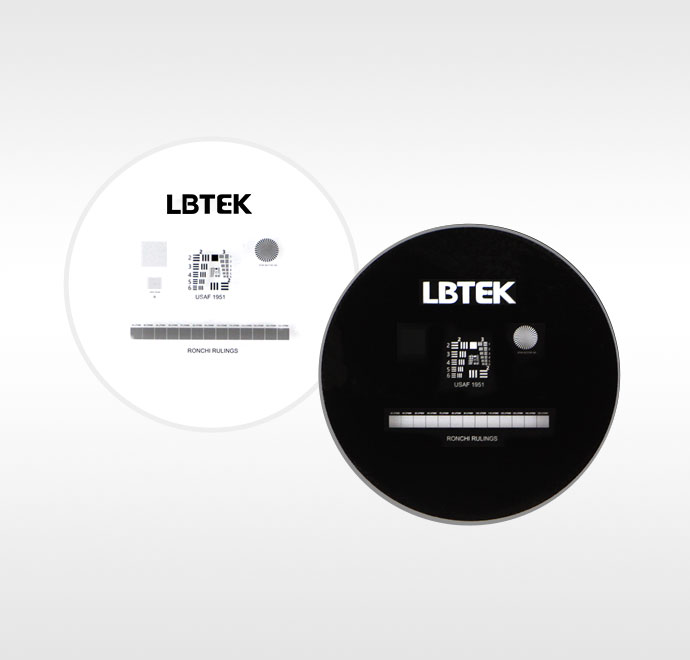

Тестовая мишень LBTEK RTR1Ee - это комбинированная тестовая мишень, подходящая для различных испытаний, включая образец ВВС США 1951 года (от 2 до 7 групп), веерообразный звездный узор, концентрический круговой узор, три сетки (100 мкм, 50 мкм и 10 мкм) и гравировальный узор Langqi (От 30 до 150 лп/мм). Он может быть использован для оценки качества изображения системы визуализации (разрешение, кривизна поля, ошибка фокусировки, астигматизм, искажение изображения и т.д.).Тестовая мишень с положительным разрешением покрыта хромом с рисунком на подложке, который подходит для фронтальной подсветки и общего применения; тестовая мишень с отрицательным разрешением покрыта хромом на подложке, чтобы сделать рисунок частично полупрозрачным, что подходит для подсветки сзади и освещения с высокой яркостью.
| Модель | Толщина | Покрытие | Размер | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| RTR1Ee-N | 2 мм | Хром (тестовый рисунок полупрозрачный, остальное покрыто лаком) | Ø25,4 мм | 983 USD | 90 дней | ||||
| RTR1Ee-P | 2 мм | Хром (покрытие с тестовым рисунком) | Ø25,4 мм | 983 USD | 90 дней |
Концентрические круги и мишени в виде сетки перекрестий
- Может использоваться для измерения разрешения, искажений и увеличения системы формирования изображения
- Размер: 76,2 × 76,2 мм

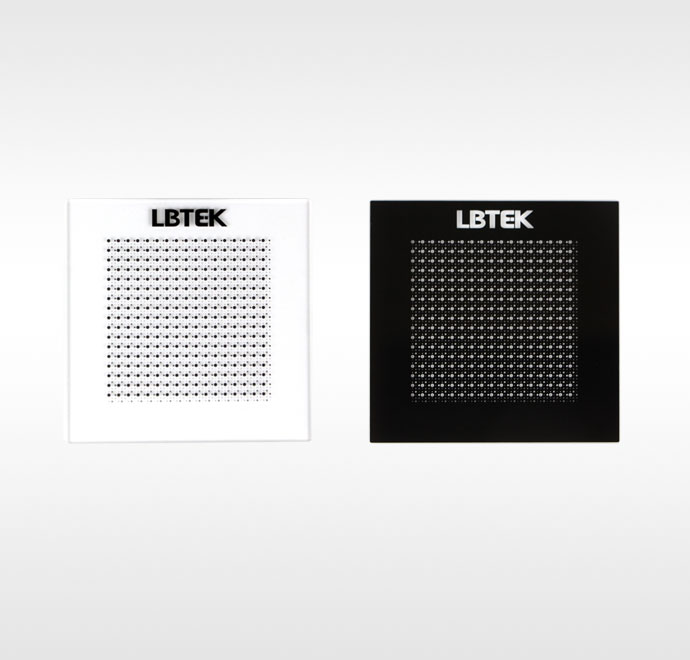

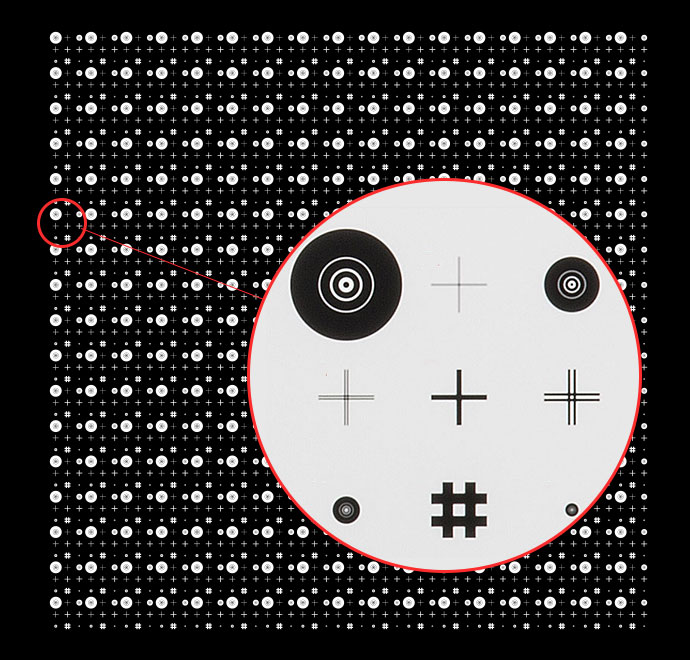

Целевая сетка LBTEK с концентрическим кругом и перекрестием представляет собой 289 независимых сеток, состоящих из 17 строк и 17 столбцов, причем 289 сеток равномерно распределены в положении 50,8×50,8 мм посередине. Каждая сетка состоит из четырех концентрических окружностей разного размера и пяти поперечных линий. Каждая концентрическая окружность имеет семь различных радиусов, а каждая поперечная линия имеет одно или два пересечения. Мишени LBTEK с концентрическим кругом и сеткой перекрестий могут использоваться для измерения разрешения системы, искажений и увеличения. Тестовая мишень с положительным разрешением хромирована на подложке, что подходит для фронтального освещения и общего применения; тестовая мишень с отрицательным разрешением хромирована на подложке для создания рисунка частично полупрозрачный, который подходит для подсветки сзади и освещения с высокой яркостью.
| Модель | Толщина | Покрытие | Размер | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| RTS3Ee-N | 2 мм | Хром (тестовый рисунок полупрозрачный, остальное покрыто лаком) | 76,2 ×76,2 мм | 984 USD | 90 дней | ||||
| RTS3Ee-P | 2 мм | Хром (покрытие с тестовым рисунком) | 76,2 ×76,2 мм | 1 013 USD | 90 дней |
