Тестовая мишень с разрешением NBS 1963A

Технические характеристики
Изображения
Техническое описание

Описание продукта

Мишень для тестирования разрешения NBS 1963A изготавливается путем нанесения хромовой пленки с низким отражением на натриево-кальциевое стекло. Каждый набор линий в шаблоне содержит пять горизонтальных и пять вертикальных линий, отмеченных частотой линий, выраженной в циклах/мм. LBTEK предлагает тестовые мишени с положительным и отрицательным разрешением NBS 1963A. Тестовая мишень с положительным разрешением покрыта хромом с рисунком на подложке, который подходит для фронтального освещения и общего применения; тестовая мишень с отрицательным разрешением покрыта хромом на подложке, чтобы сделать рисунок частично полупрозрачным, что подходит для задняя подсветка и освещение высокой яркости. LBTEK предоставляет индивидуальные услуги для целей тестирования разрешения.

Принципиальная схема

Мишень для испытания разрешения NBS 1963A

Разрешающая способность системы оптического изображения относится к способности системы разделять две близкие точки или детали объекта.Разрешение системы оптического изображения обычно выражается количеством пар линий, которые могут быть идентифицированы на миллиметр (циклов/мм ) . ). Пара линий состоит из черной линии и белой линии. Чем больше пар линий на миллиметр может разрешить оптическая система визуализации, тем лучше разрешение и тем выше разрешение. На рисунке 1 показано схематическое изображение максимального разрешения оптической системы формирования изображения. Ширина линии и межстрочный интервал верхней пары строк малы, и система формирования изображения не может их различить. Ширина линии и межстрочный интервал нижних пар строк увеличились. , и система визуализации может просто их разрешить.Количество пар линий на миллиметр, соответствующее парам линий, является максимальным разрешением системы визуализации.

Рисунок 1. Принципиальная схема максимального разрешения системы оптической визуализации.

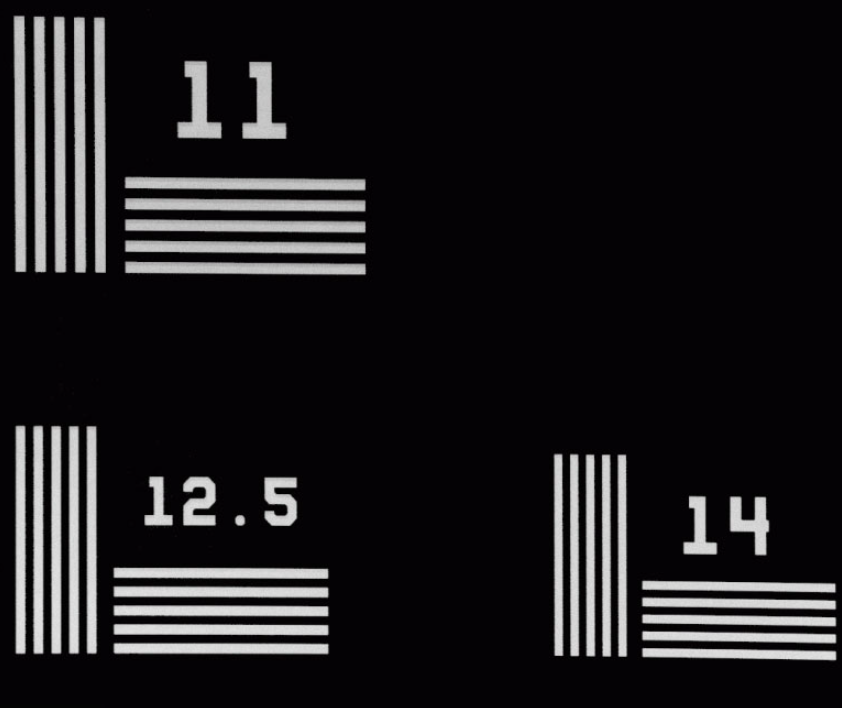

Мишень для проверки разрешения LBTEK NBS 1963A содержит пять горизонтальных и пять вертикальных линий. На рисунке 2 показано изображение некоторых пар линий мишени для проверки разрешения NBS 1963A под микроскопом. В мишени используется набор из 5 линий. Каждую линию и расстояние между ней и соседней линией можно рассматривать как пару линий или цикл ( показан как D на рисунке 2 ). Разрешение, которое может измерять каждая тестовая цель, указано в циклах/мм. На тестовой мишени NBS 1963A компании LBTEK каждый набор строк отмечен частотой. Определите наименьшую разрешаемую линию (наибольшее значение циклов/мм), чтобы определить разрешение системы визуализации.

Рисунок 2. Изображение части пары линий мишени для проверки разрешения NBS 1963A под микроскопом.

Период обратно пропорционален частоте. Все частоты и соответствующие им периоды приведены в таблице ниже. Для отдельных значений ширины линии разделите период на 2.

Таблица 1. Разрешение тестовой мишени NBS 1963A ( циклов/мм)

Циклов/мм	1	1.1	1,25	1,4	1,6	1,8	2	2.2	2,5	2,8	3.2	3.6	4
Размер/мм	1,0000	0,9091	0,8000	0,7143	0,6250	0,5556	0,5000	0,4545	0,4000	0,3571	0,3125	0,2778	0,2500
Циклов/мм	4,5	5	5,6	6.3	7.1	8	9	10	11	12,5	14	16	18
Размер/мм	0,2222	0,2000	0,1786	0,1587	0,1408	0,1250	0,1111	0,1000	0,0909	0,0800	0,0714	0,0625	0,0556

Тестовая мишень с разрешением NBS 1963A

Материал: Натриево-кальциевое стекло
Размер: 50,8 ×50,8 мм
Разрешение: 1-18 лп/мм

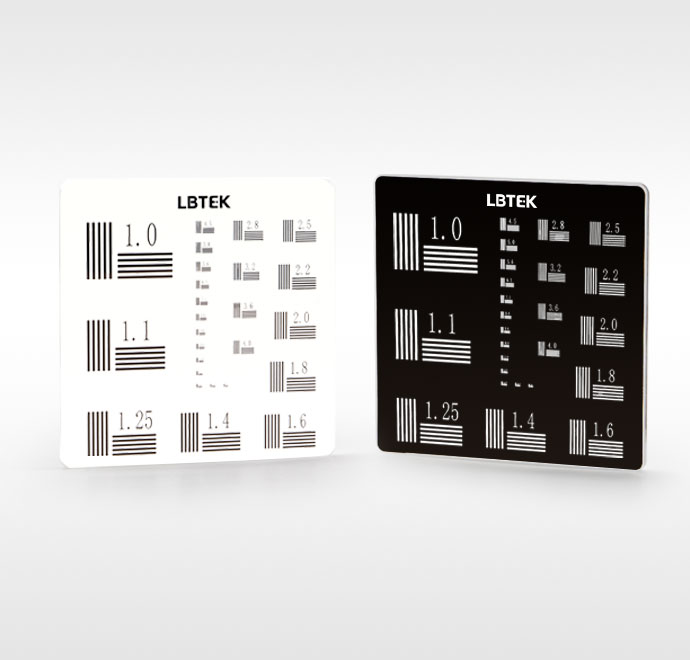

LBTEK предлагает тестовые мишени с положительным и отрицательным разрешением NBS 1963A размером 50,8×50,8 мм. Обе тестовые мишени с разрешением содержат пять горизонтальных линий и пять вертикальных линий, в общей сложности 26 групп, что соответствует ширине линии от 1 мм до 55,6 мкм. Тестовая мишень с положительным разрешением покрыта хромом с рисунком на подложке, который подходит для фронтальной подсветки и общего применения; тестовая мишень с отрицательным разрешением покрыта хромом на подложке, чтобы сделать рисунок частично полупрозрачным, что подходит для подсветки сзади и освещения с высокой яркостью.

Модель	Толщина	Покрытие	Размер	Стоимость	Доставка
RTS2AE-N	2 мм	Хром (тестовый рисунок полупрозрачный, остальное покрыто лаком)	50,8 ×50,8 мм	365 USD	90 дней

RTS2AE-P	2 мм	Хром (покрытие с тестовым рисунком)	50,8 ×50,8 мм	365 USD	90 дней
