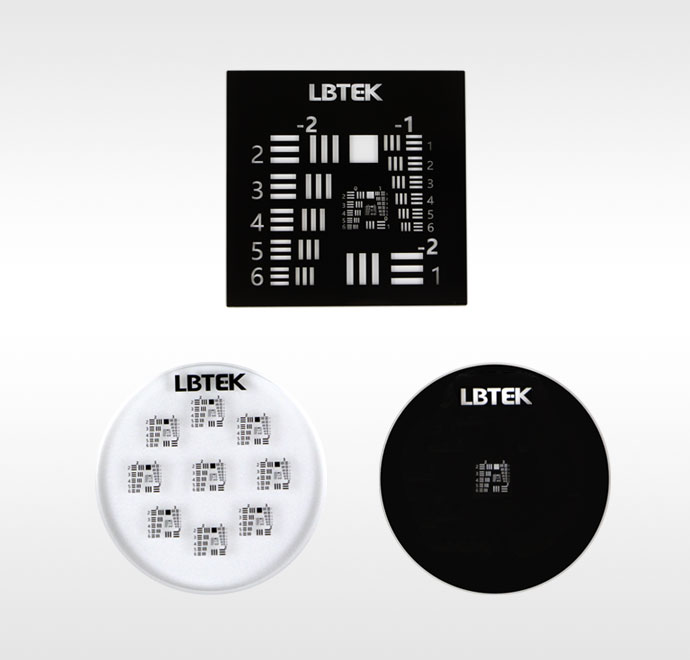

Описание продукта Мишень для испытаний с разрешением LBTEK USAF 1951 изготовлена из хромовой пленки с низким отражением, нанесенной на натриево-кальциевое стекло, и содержит 6 групп (от +2 до +7) рисунков или 10 групп (от -2 до +7) рисунков. Каждая группа рисунков состоит из элементов с соответствующим номером группы. Каждая группа элементов содержит три горизонтальные линии и три вертикальные линии, что эффективно снижает вероятность псевдоразрешения. | Принципиальная схема |
|
Тестовая мишень ВВС США 1951 г.
Разрешающая способность системы оптического изображения относится к способности системы разделять две близкие точки или детали объекта.Разрешение системы оптического изображения обычно выражается количеством пар линий, которые можно идентифицировать на миллиметр ( lp / мм) . ). Пара линий состоит из черной линии и белой линии. Чем больше пар линий на миллиметр может разрешить оптическая система визуализации, тем лучше разрешение и тем выше разрешение. На рисунке 1 показано схематическое изображение максимального разрешения оптической системы формирования изображения. Ширина линии и межстрочный интервал верхней пары строк малы, и система формирования изображения не может их различить. Ширина линии и межстрочный интервал нижних пар строк увеличились. , и система визуализации может просто их разрешить.Количество пар линий на миллиметр, соответствующее парам линий, является максимальным разрешением системы визуализации.
Рисунок 1. Принципиальная схема максимального разрешения системы оптической визуализации.
Мишень для проверки разрешения LBTEK USAF 1951 содержит 6 наборов пар линий с одинаковым интервалом и шириной линий.Каждый набор пар линий содержит 6 различных элементов (пары горизонтальных линий и пары вертикальных линий). На рисунке 2 показано изображение под микроскопом некоторых пар линий тестовой мишени разрешения USAF 1951. Тестовая мишень использует набор из трех линий, что эффективно снижает вероятность ложного разрешения. Псевдоразрешение означает, что после того, как пара линий отображается через оптическую систему формирования изображения, перекрывающиеся части изображения становятся слишком размытыми, чтобы формировать более четкие линии, а количество линий уменьшается, что влияет на оценку разрешения системы формирования изображения.

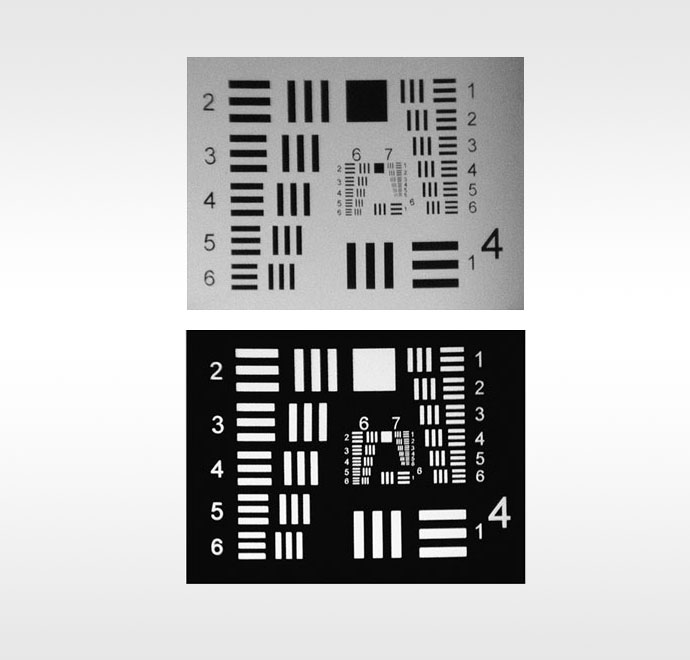

Рисунок 2. Изображение частичной пары линий тестовой мишени ВВС США 1951 года под микроскопом.

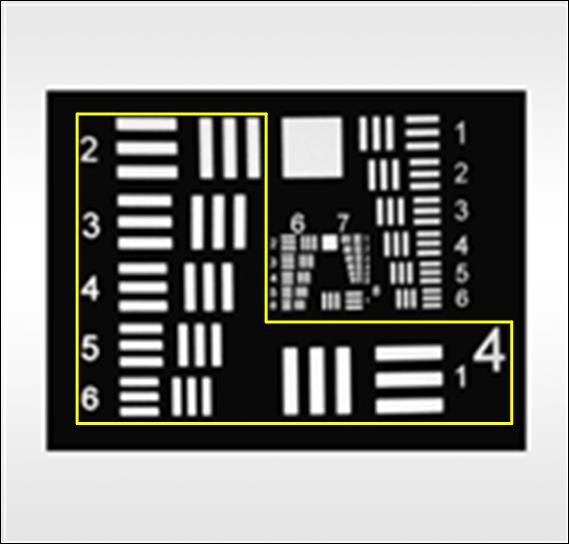

Наибольшее число « 4 » на рисунке 2 представляет номер группы, которая содержит шесть различных наборов пар линий от 1 до 6. Разрешение десяти пар линий тестовой мишени ВВС США 1951 года показано в таблице 1
Таблица 1 Разрешение десяти пар линий тестовой мишени ВВС США 1951 г. (пар/мм)
|
Группа № |
-2 |
-1 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
номер элемента |
|
1 |
0,25 |
0,5 |
1 |
2 |
4 |
8 |
16 |
32 |
64 |
128 |
2 |
0,2806 |
0,5612 |
1,1225 |
2,2449 |
4,4898 |
8,9797 |
17.9594 |
35.9188 |
71,8376 |
143,6751 |
3 |
0,315 |
0,63 |
1,2599 |
2,5198 |
5.0397 |
10.0794 |
20.1587 |
40,3175 |
80,6349 |
161,2699 |
4 |
0,3536 |
0,7071 |
1,4142 |
2,8284 |
5,6569 |
11.3137 |
22,6274 |
45.2548 |
90,5097 |
181.0193 |
5 |
0,3969 |
0,7937 |
1,5874 |
3,1748 |
6.3496 |
12,6992 |
25.3984 |
50,7968 |
101,5937 |
203.1873 |
6 |
0,4454 |
0,8909 |
1,7818 |
3,5636 |
7.1272 |
14.2544 |
28.5088 |
57.0175 |
114.035 |
228.0701 |
