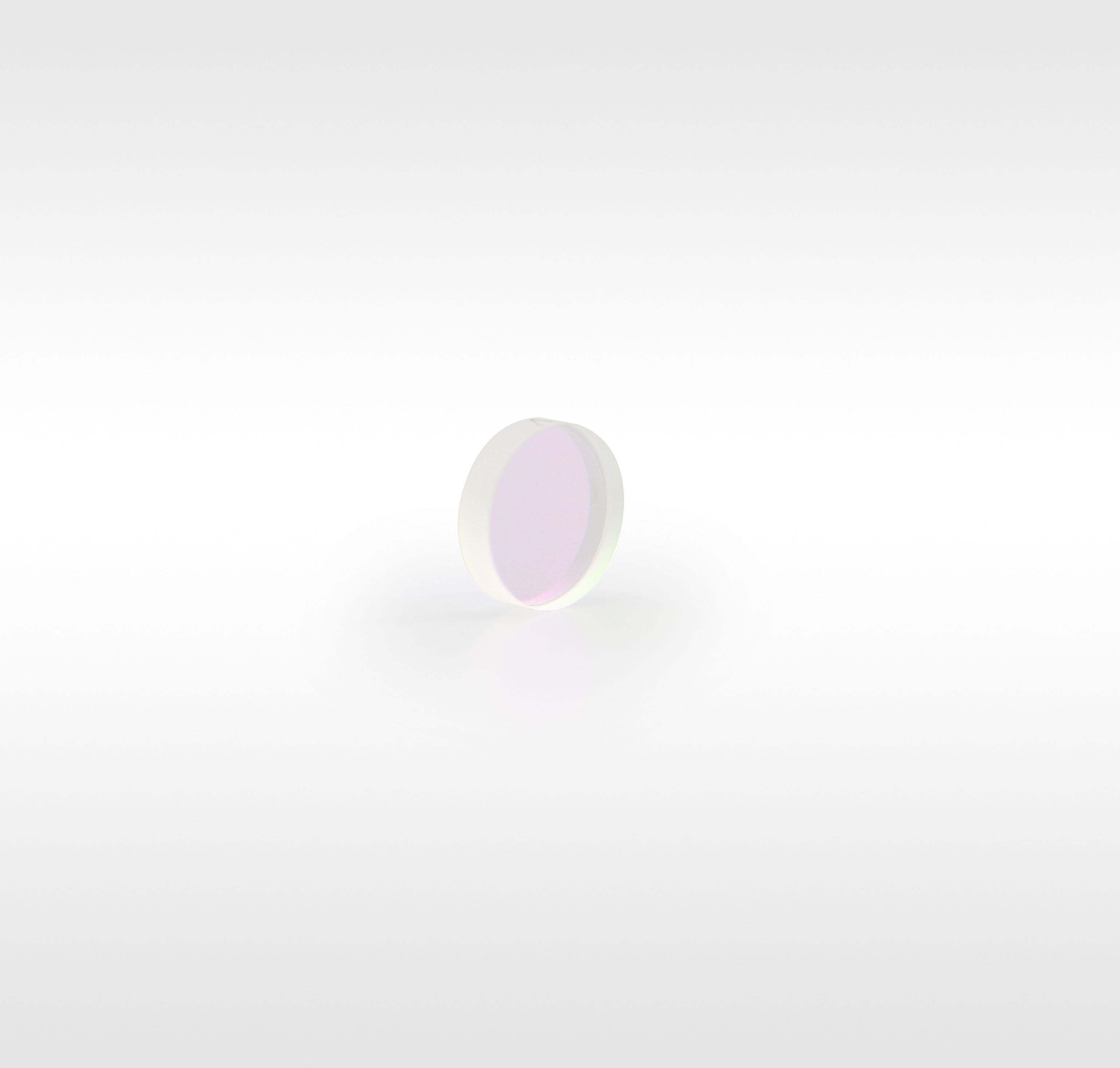

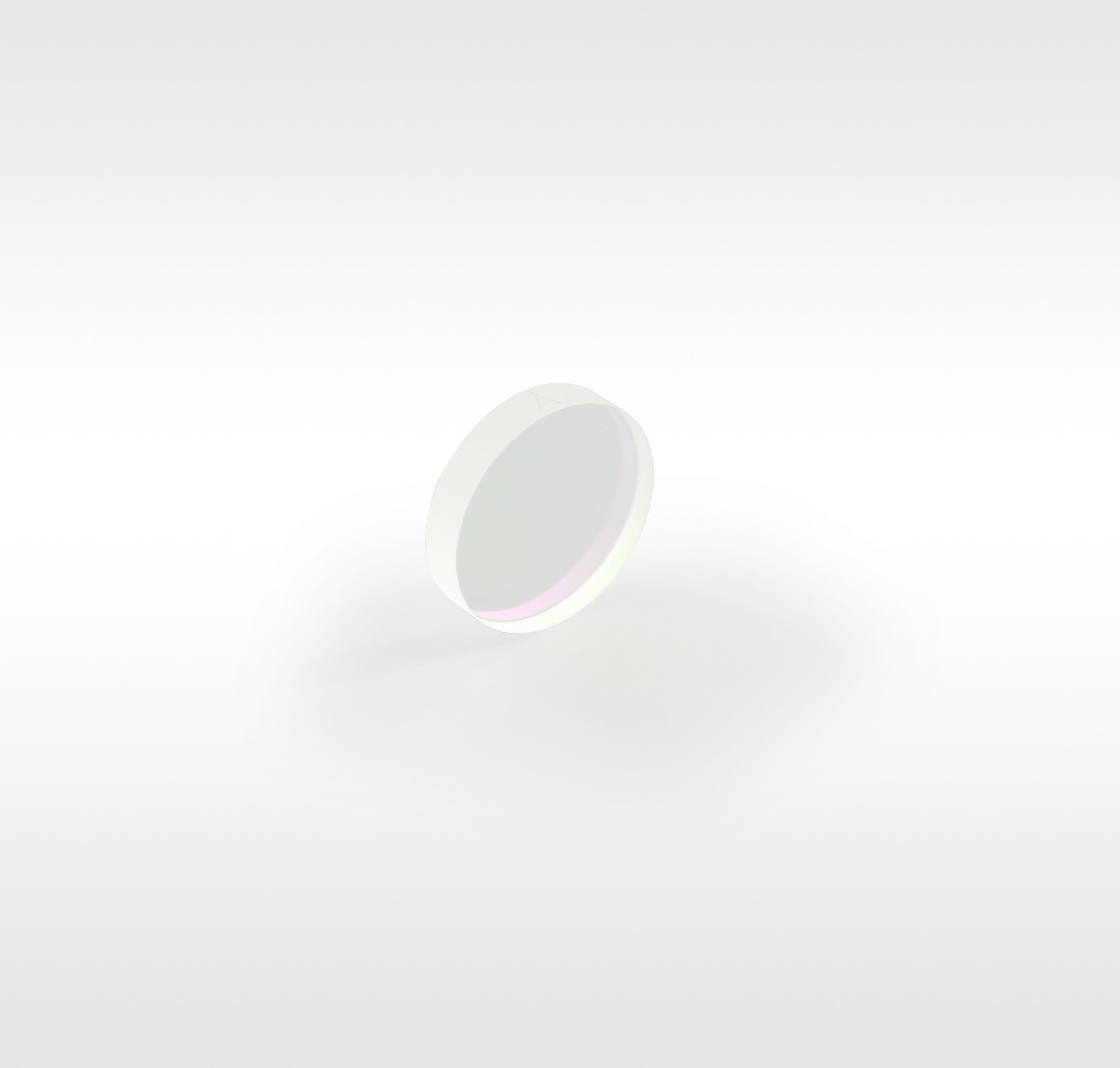

UVFS, гармонический светоделитель Nd:YAG, Ø25,4 мм

Технические характеристики
Изображения

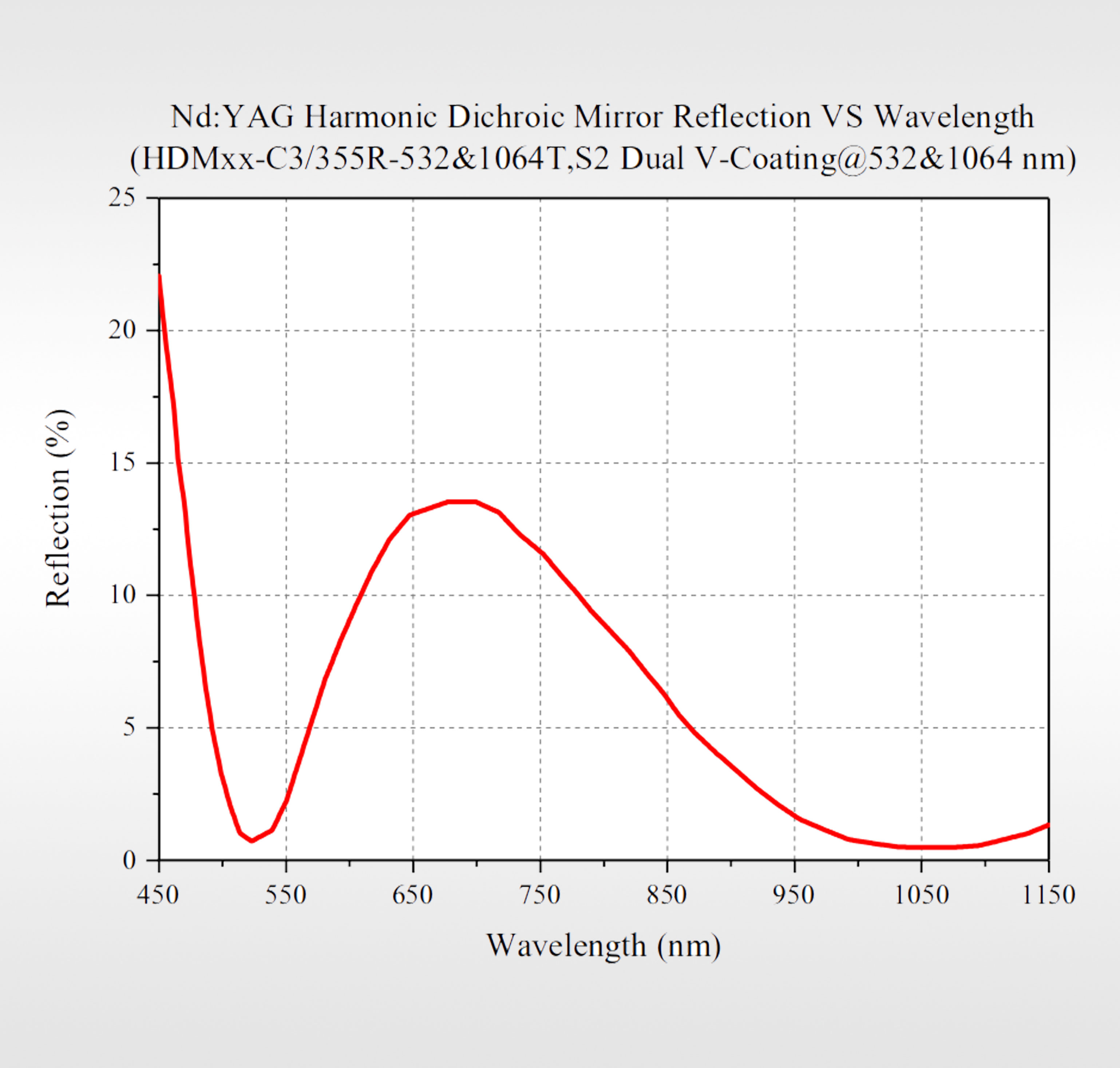

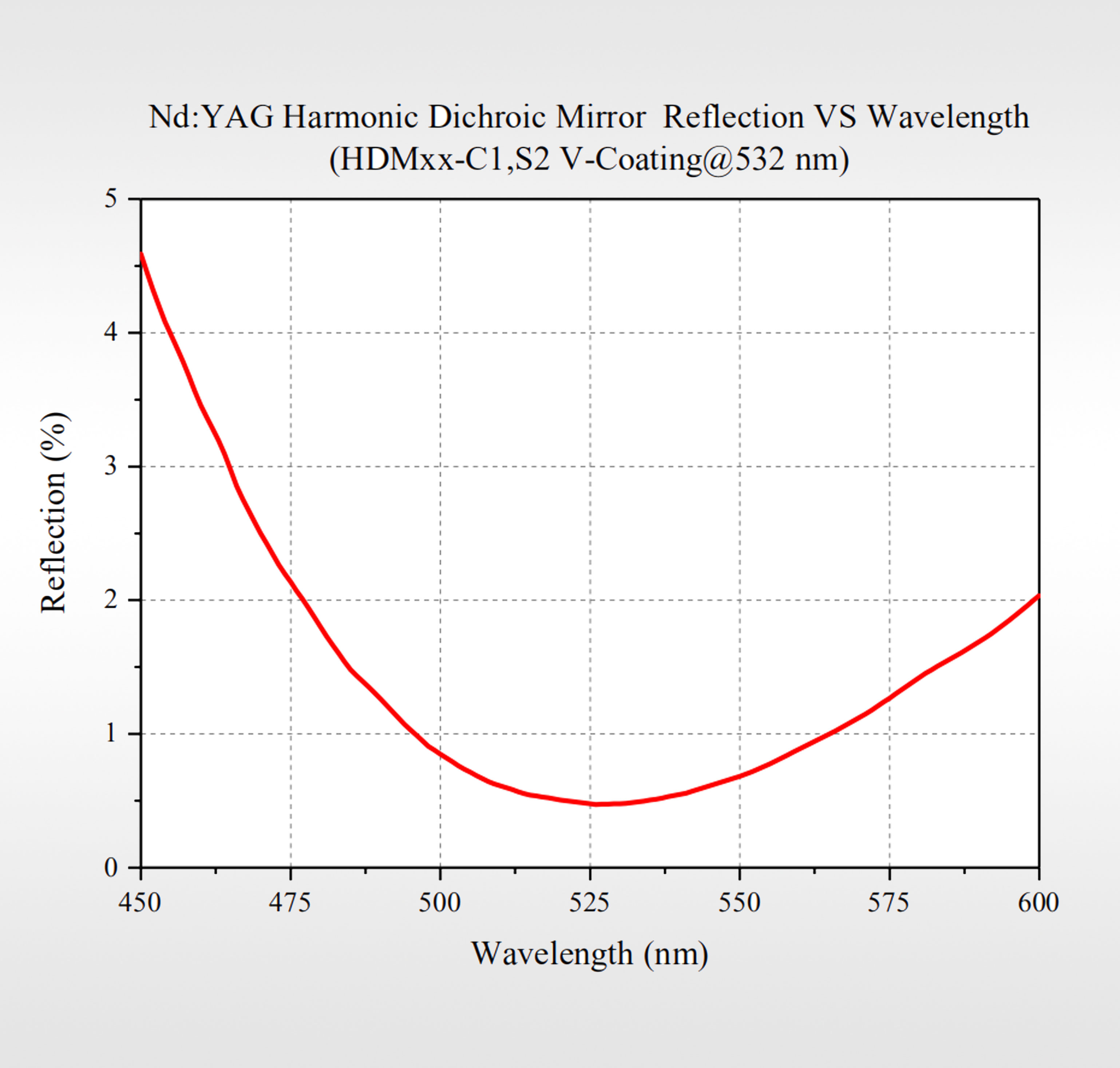

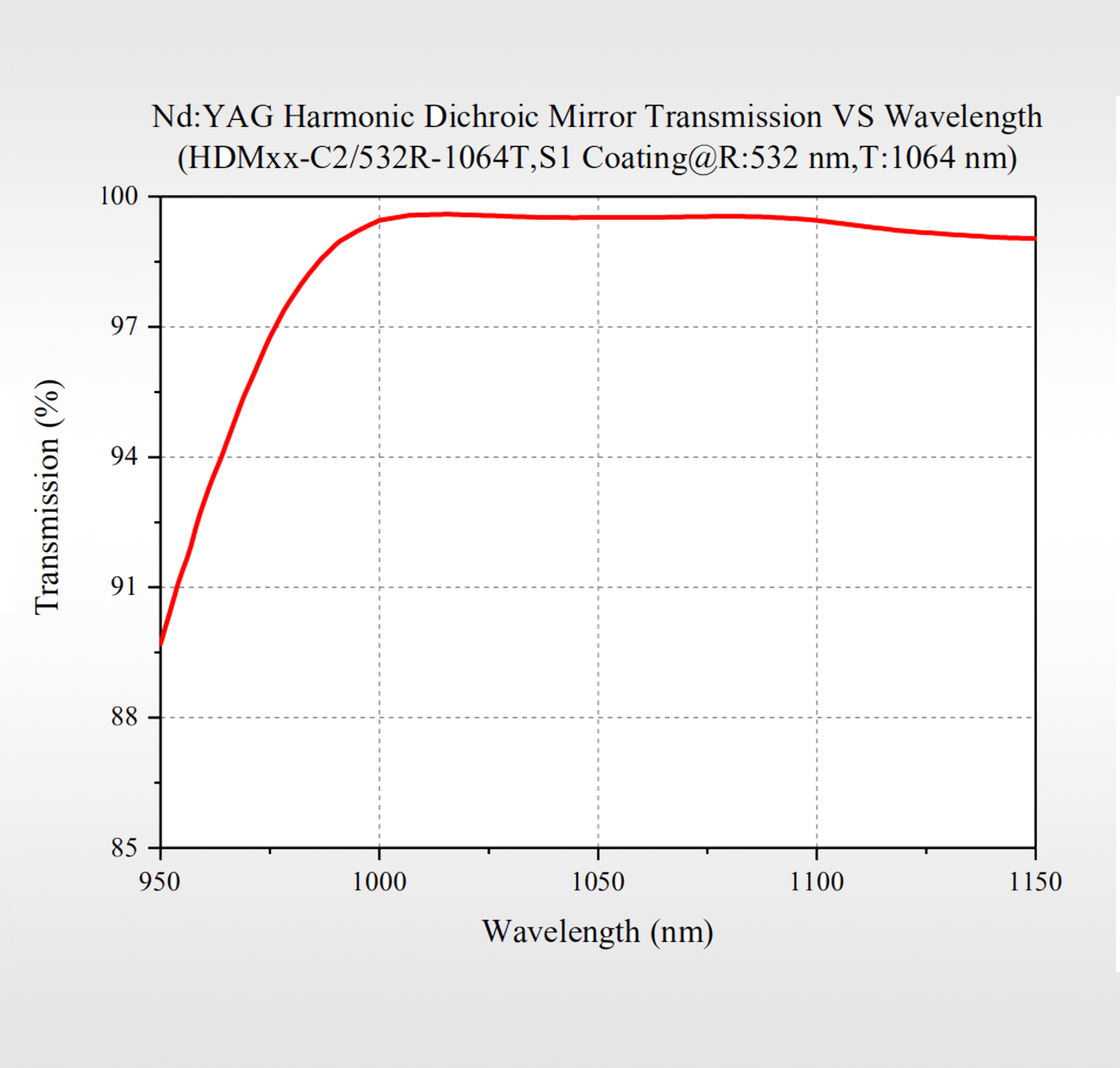

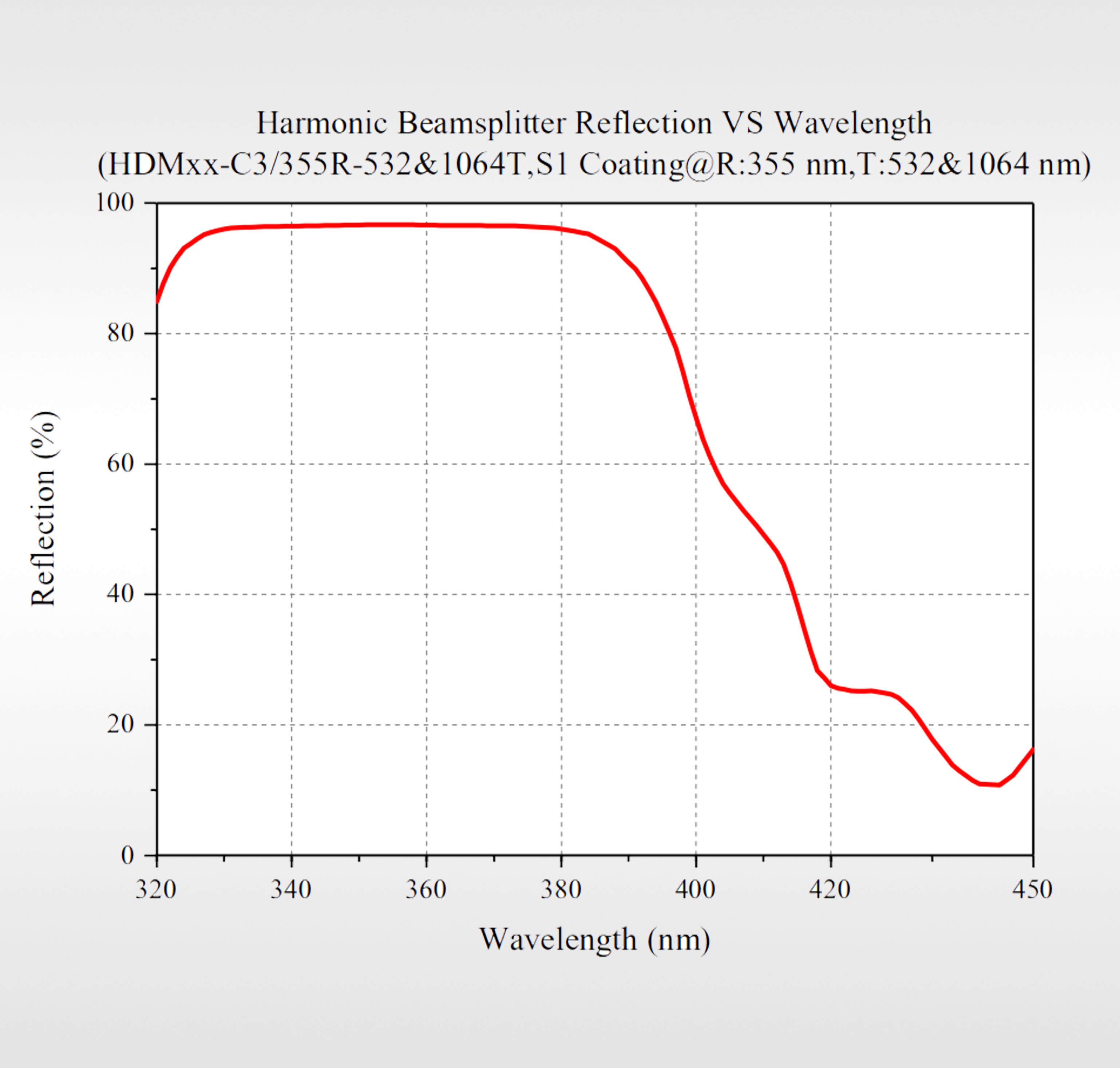

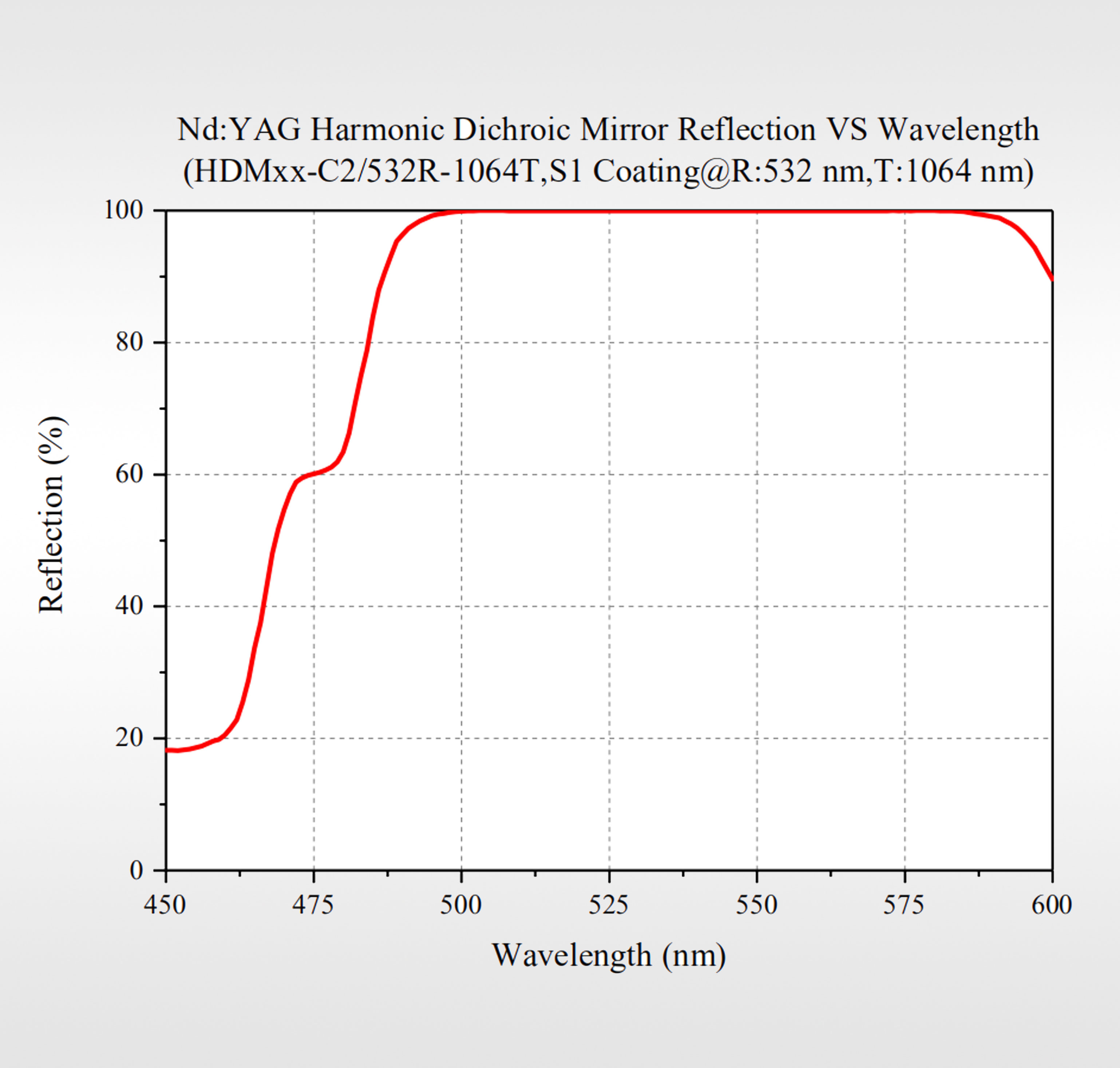

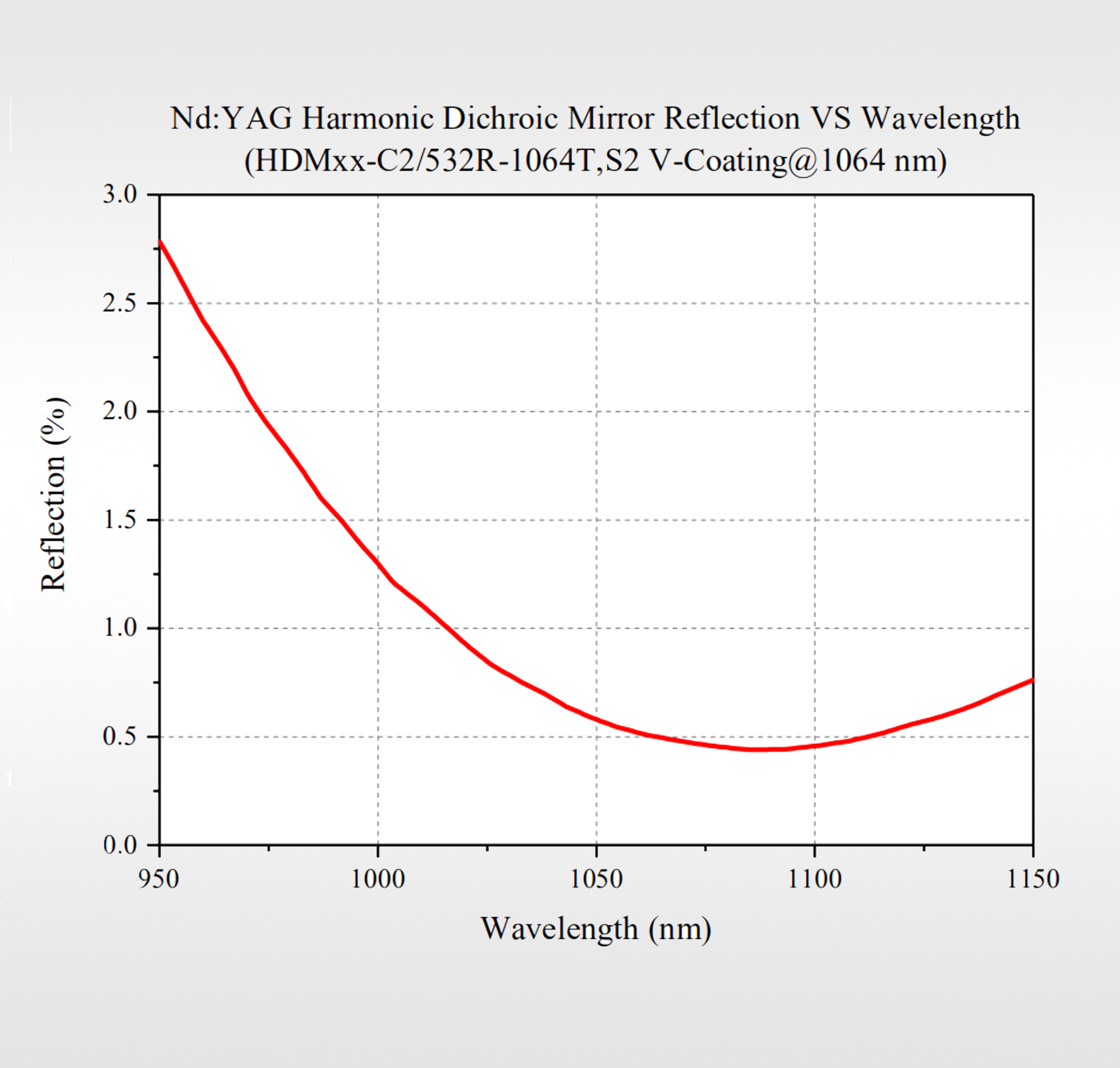

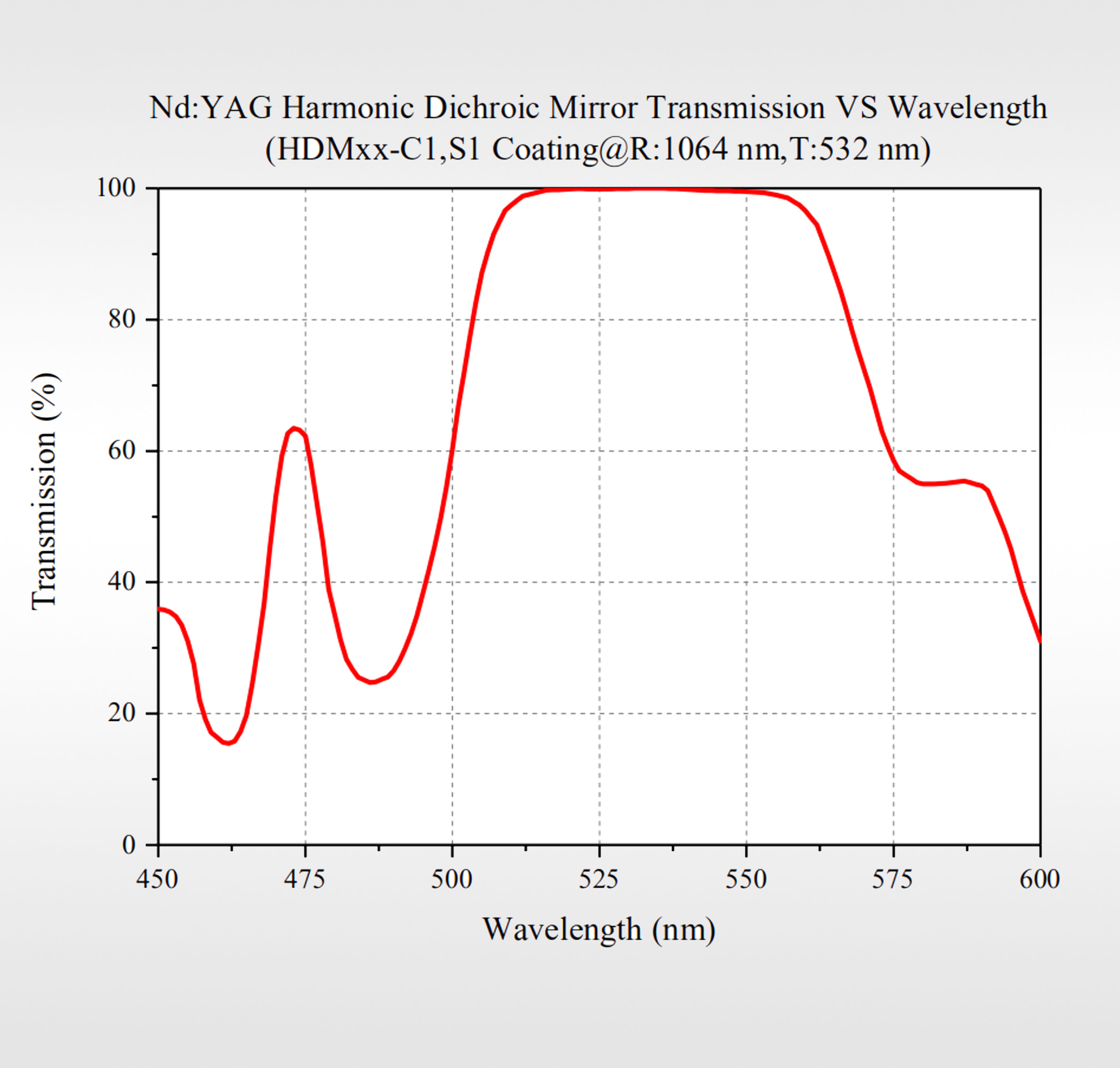

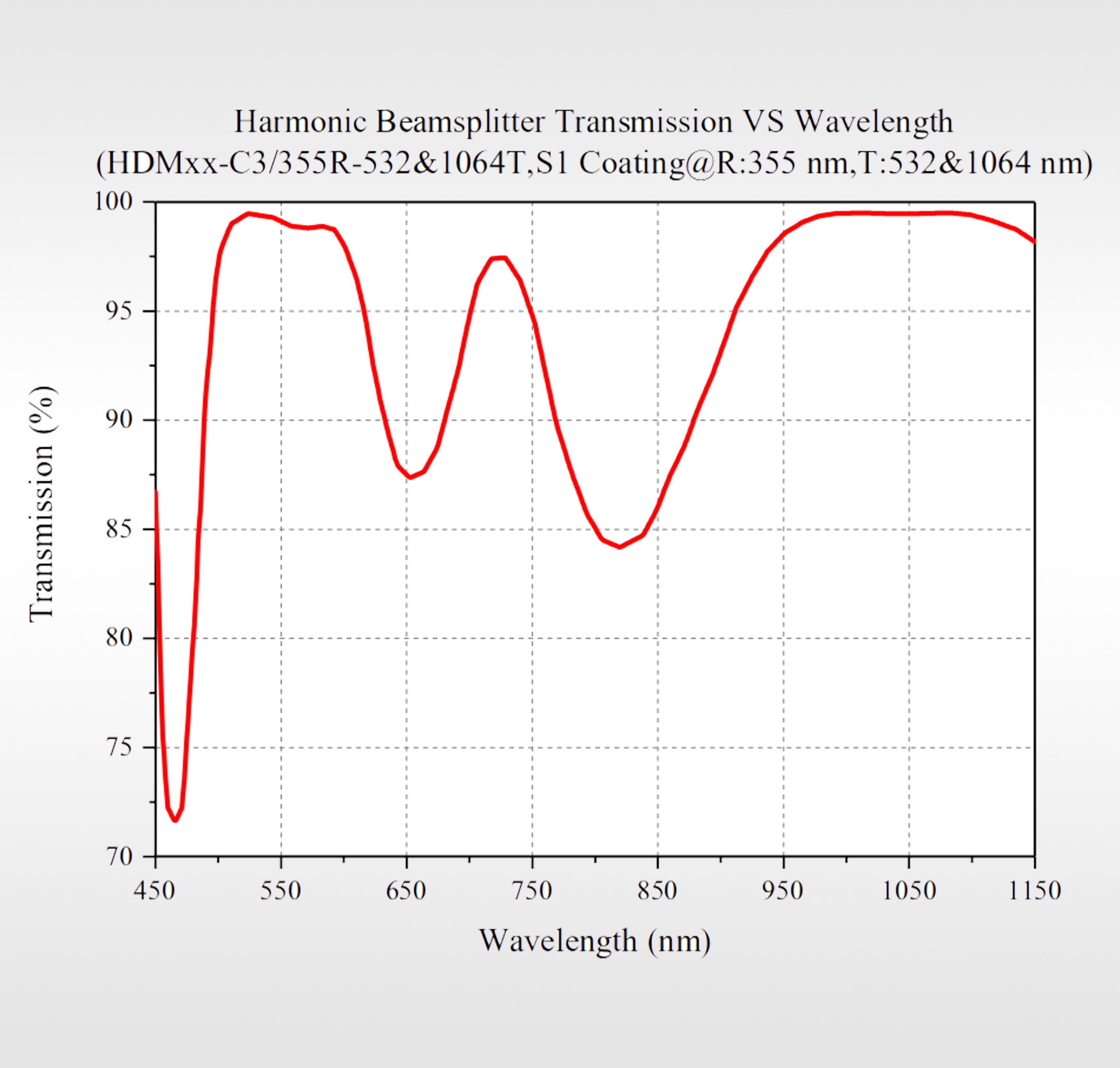

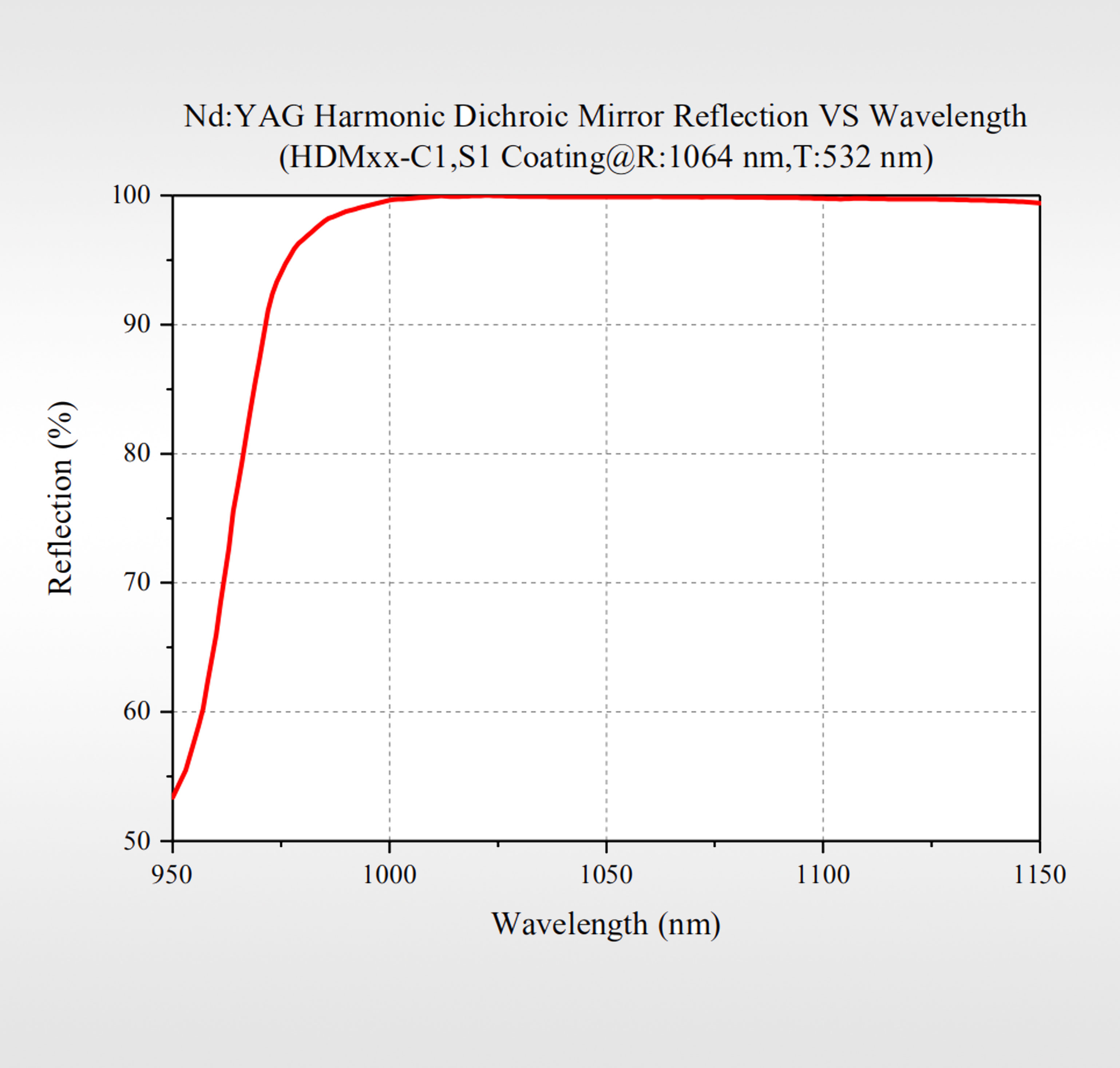

Преломление
Техническое описание

Описание продукта

Передняя/задняя поверхности соответственно покрыты спектроскопическим/ просветляющим покрытием.
Четыре варианта длины волны для лазеров Nd:YAG: отражение 1064 нм, пропускание 532 нм, отражение 532 нм, пропускание 1064 нм, отражение 355 нм, пропускание 532 нм и 1064 нм, отражение 266 и 355 нм, пропускание 532 нм и 1064 нм
Клиновое зеркало с углом обзора 30 угловых минут на передней и задней поверхностях может разделять отраженный и проходящий свет.
Доступны диаметры Ø12,7 мм и Ø25,4 мм.

При использовании лазеров Nd:YAG часто необходимо отличать основную частоту выходного лазера от каждого компонента, удваивающего частоту. Гармонический светоделитель LBTEK Nd:YAG основан на эффекте пропускания и отражения различных оптических покрытий на разных длинах волн. Падающая поверхность покрыта светоделителем, который может эффективно разделять гармоники лазера Nd:YAG. Минимизирует отражение на поверхность раздела между воздухом и стеклом между указанными диапазонами длин волн (покрытие AR снижает средний коэффициент отражения на поверхность до менее 0,5% в указанных диапазонах длин волн по сравнению с 4%, типичными для непокрытых оптических поверхностей), с конструкцией клиновидного зеркала с конструкцией 30 угловых минут, он может эффективно уменьшить интерференционный эффект отраженного света между падающей поверхностью и выходной поверхностью. LBTEK предлагает гармонические светоделители Nd:YAG с четырьмя конфигурациями длин волн: отражение 1064 нм, передача 532 нм, отражение 532 нм, передача 1064 нм, отражение 355 нм, передача 532 нм и 1064 нм, отражение 266 и 355 нм, отражение 532 нм и 1064 нм. коробка передач. Также доступны в двух размерах: Ø12,7 мм и Ø25,4 мм в диаметре. LBTEK также предоставляет различные услуги по настройке, включая настройку специальных размеров, расчетных длин волн и др. Для получения конкретных требований по настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.

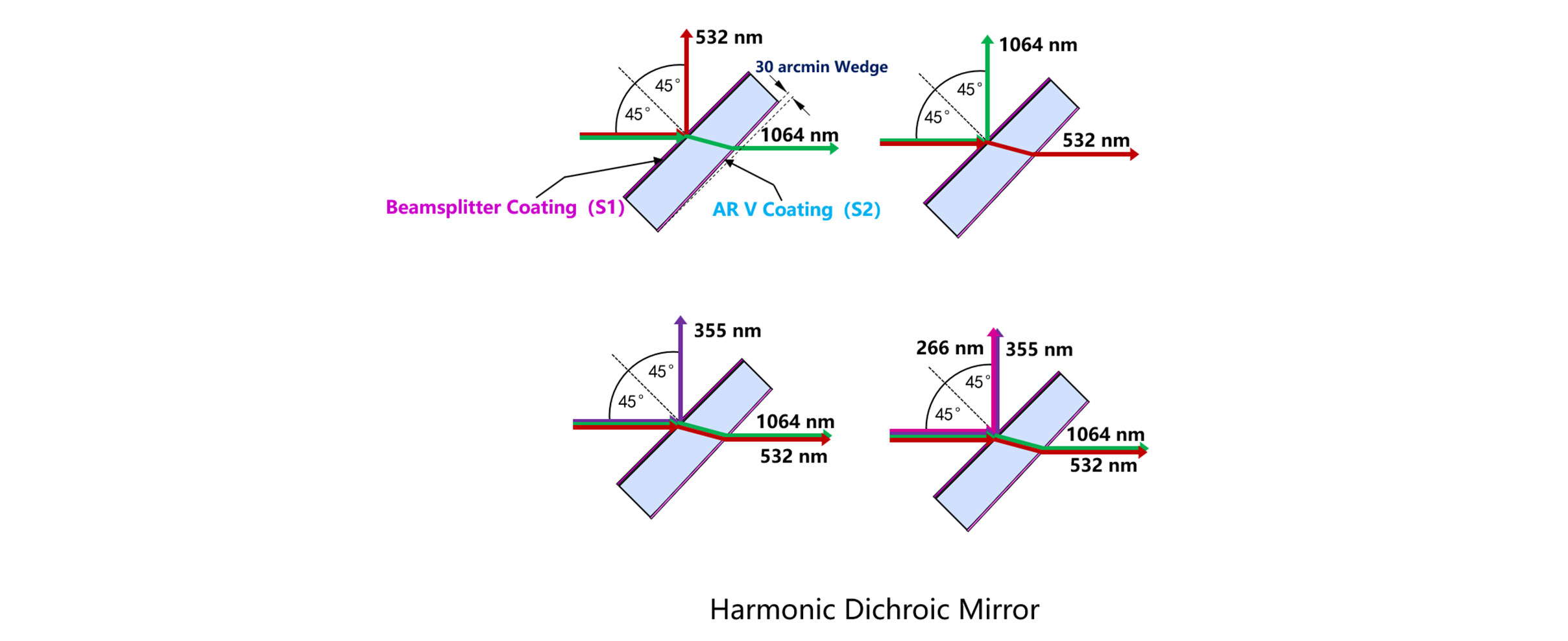

Принципиальная схема

Общие параметры

Материал оптического элемента: UVFS	Чистая апертура: <90% СА
Отражательная способность: R>99%@длина волны отражения, 45°AOI	Чистота поверхности (царапины/ямки): 10/5
Допуск диаметра: +0,0/-0,1 мм	Толщина: 5,0 мм ± 0,1 мм
Угол клина: 30 угловых минут ± 10 угловых минут	Общий коэффициент пропускания: T>95%@длина волны передачи, 45°AOI

Гармонический светоделитель ND:YAG

1. Определение

Гармонический светоделитель разработан на основе эффектов пропускания и отражения оптических покрытий для света различных длин волн.Падающая поверхность покрыта спектроскопической пленкой, которая может эффективно разделять гармоники Nd:YAG-лазера.Выходная поверхность имеет покрытие. с V-образным просветляющим покрытием, благодаря которому отражательная способность задней поверхности снижается до уровня менее 0,5%.

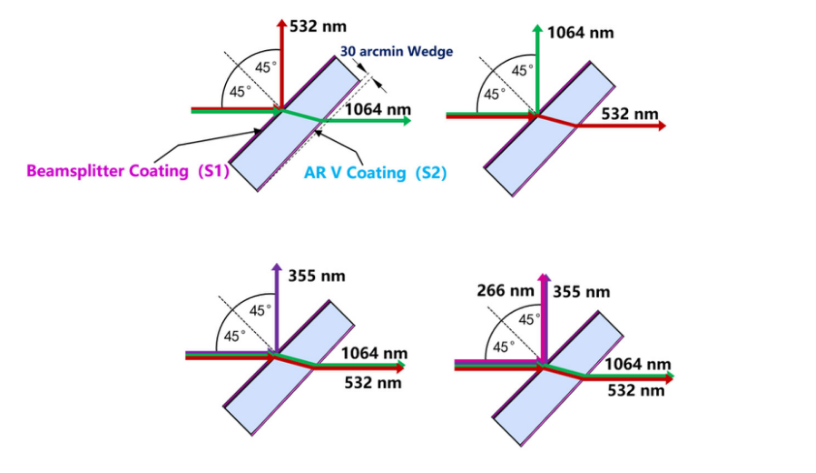

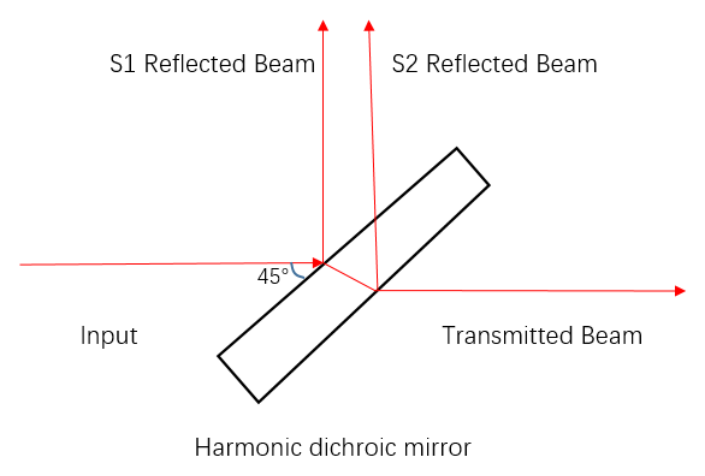

Рисунок 1. Принципиальная схема оптического тракта гармонического светоделителя.

2. Характеристики

1. Передняя и задняя поверхности покрыты дихроичным и просветляющим покрытием соответственно;

2. Конструкция передней и задней поверхностей с шагом 30 угловых минут разделяет падающий и отраженный свет;

3. Отдельные гармоники Nd :YAG- лазера .

3. Описание

Эти делители гармонического луча предназначены для разделения гармоник Nd:YAG-лазера при падении под углом 45°. Может обеспечить высокую отражательную способность (99%) и коэффициент пропускания (95%) на определенных длинах волн. Задняя поверхность покрыта V-образным антибликовым покрытием для минимизации потерь из-за отражения. Передняя и задняя поверхности имеют клиновидные углы для уменьшения помех, вызванных отражениями от задней поверхности.

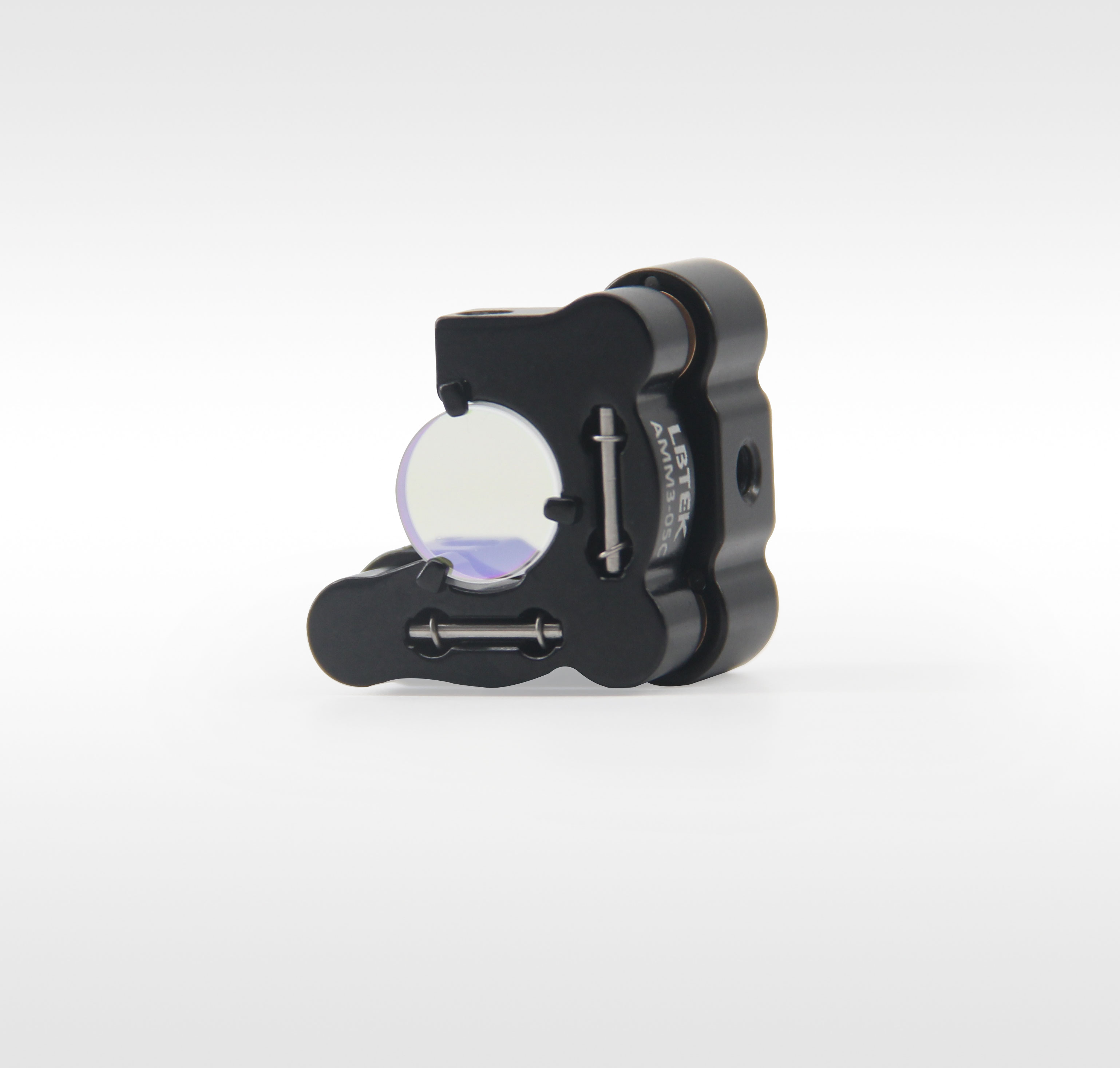

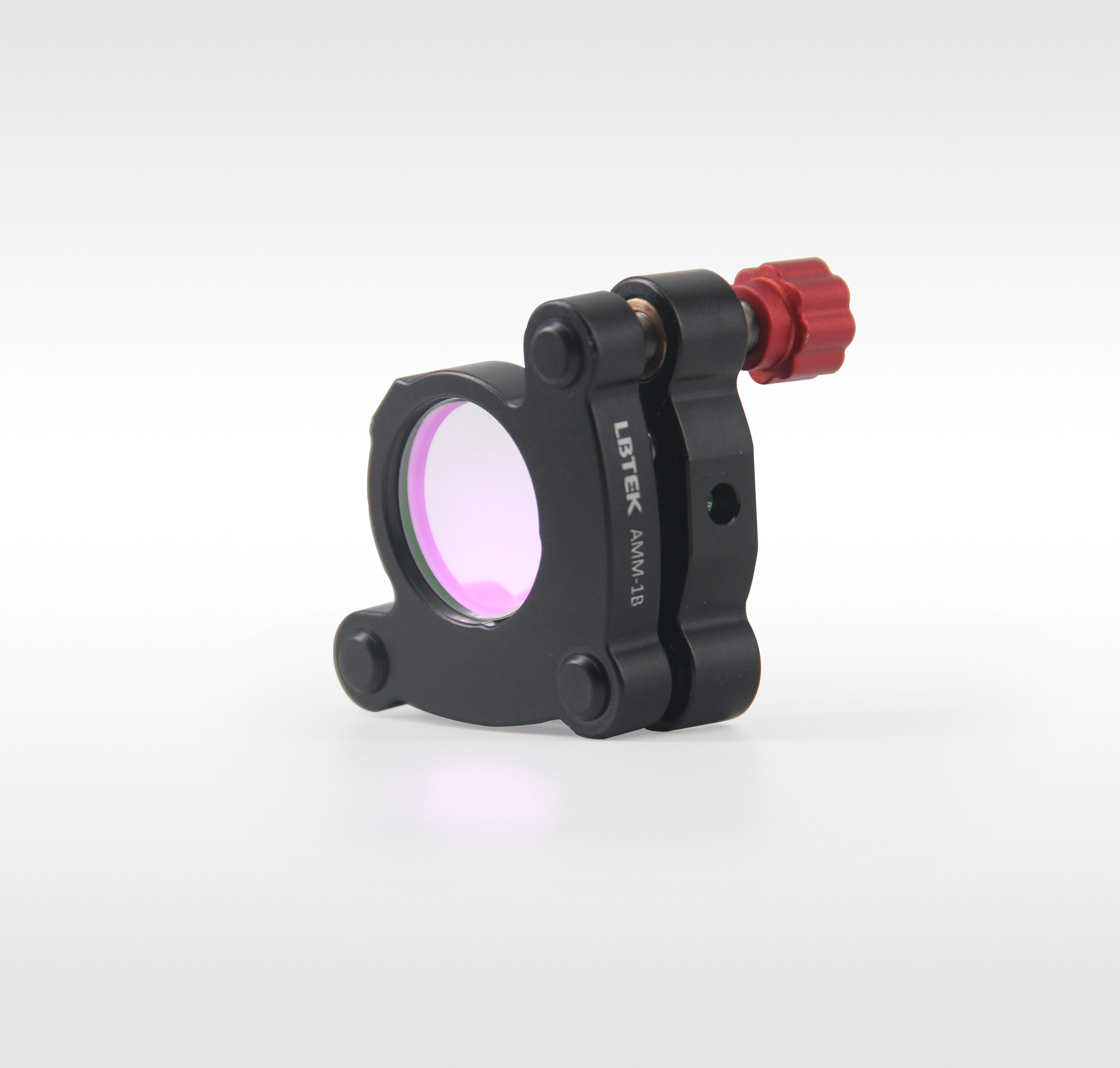

UVFS, гармонический светоделитель Nd:YAG, Ø25,4 мм

Обычно используется для разделения гармоник лазера Nd:YAG.
Может использоваться для отклонения оптического пути
Длина волны гармоник: 266 нм, 355 нм, 632 нм и 1064 нм.

Разделитель гармоник LBTEK Nd:YAG может использоваться для разделения гармоник лазера Nd:YAG и гармоник лазера Nd:YAG, что может обеспечить уменьшение интерференции отраженного света, а также может использоваться для отклонения лучей определенных длин волн Доступны четыре конфигурации длины волны.
