сверхбыстрое зеркало

1. Определение

Поверхность сверхбыстрого зеркала покрыта диэлектрической пленкой с низкой групповой дисперсией задержки, которая наносится с использованием процесса ионно-лучевого распыления ( IBS) . Обычно используется в сверхбыстрых лазерах, подходит для мощных фемтосекундных импульсных лазеров и полей визуализации , помогает уменьшить уширение лазерного импульса.

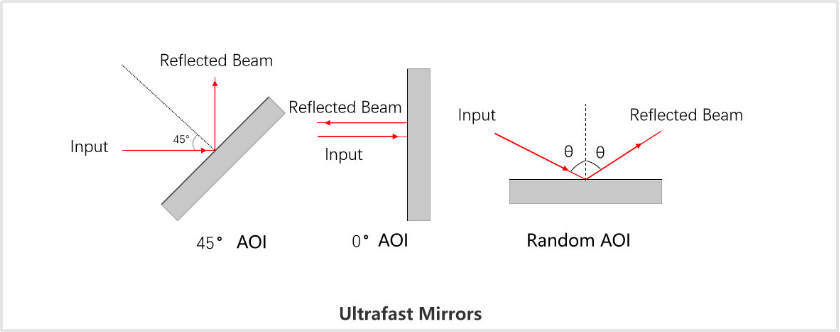

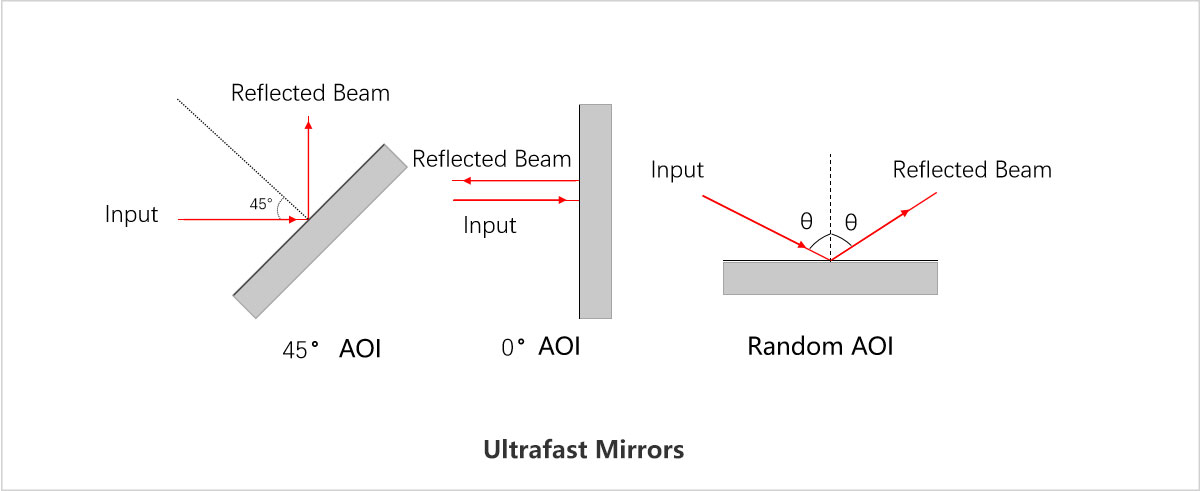

Рис. 1. Принципиальная схема оптического пути сверхбыстрого зеркала.

2. Характеристики

1. Материал подложки представляет собой плавленый кварц, который имеет более низкий коэффициент теплового расширения и чрезвычайно высокую термостойкость;

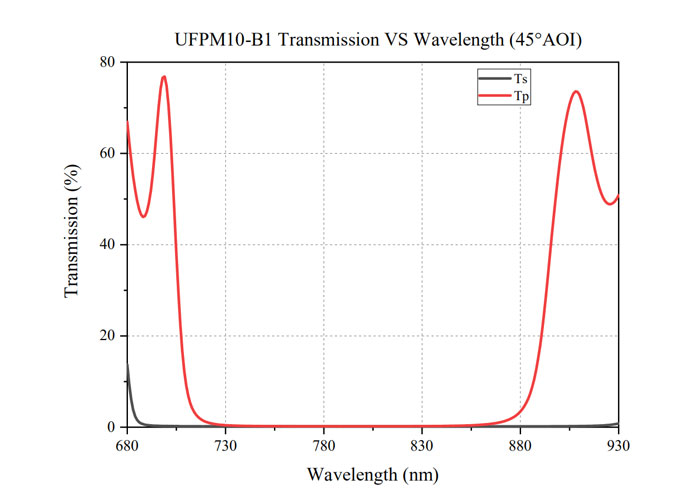

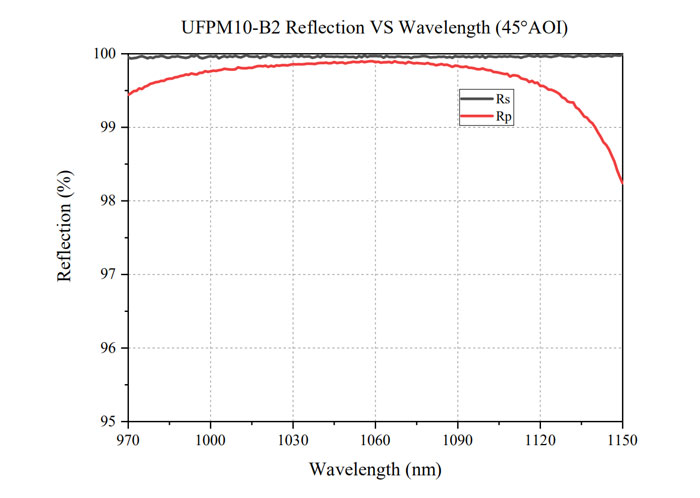

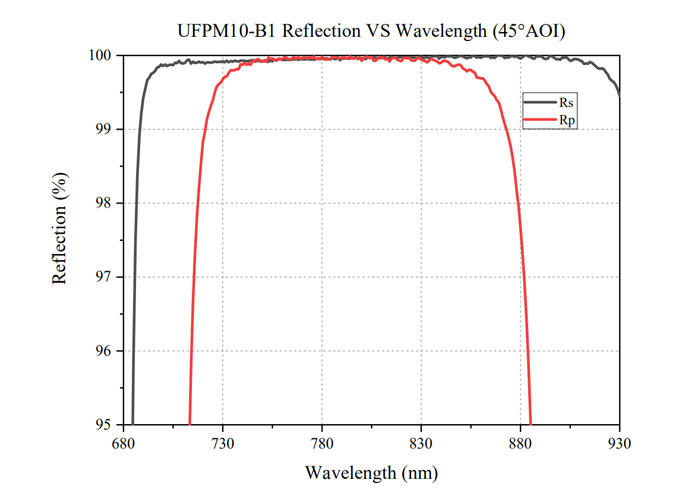

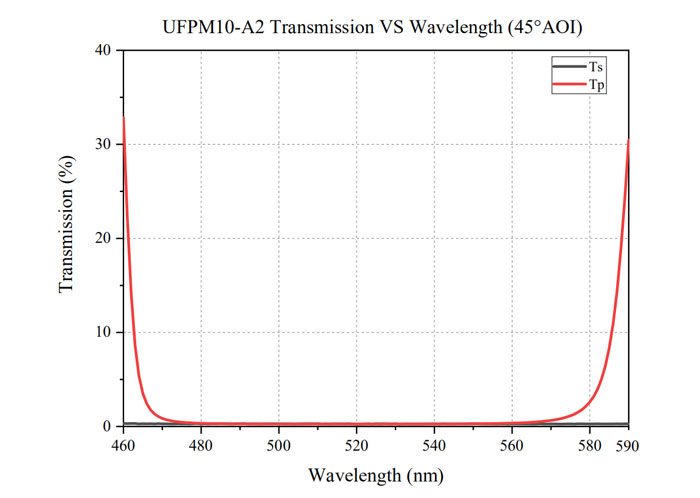

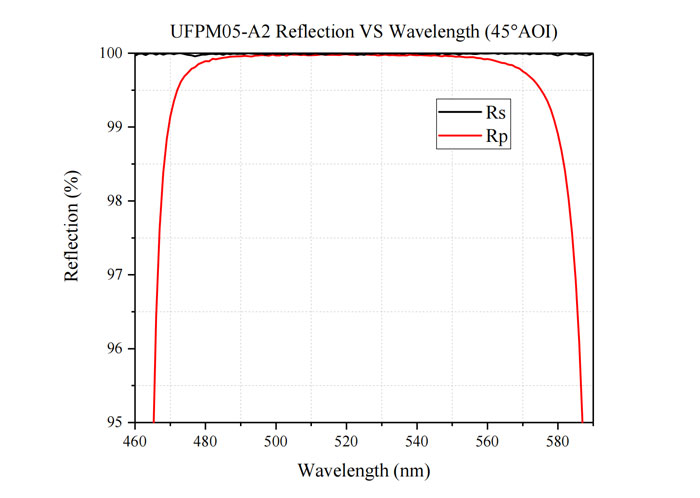

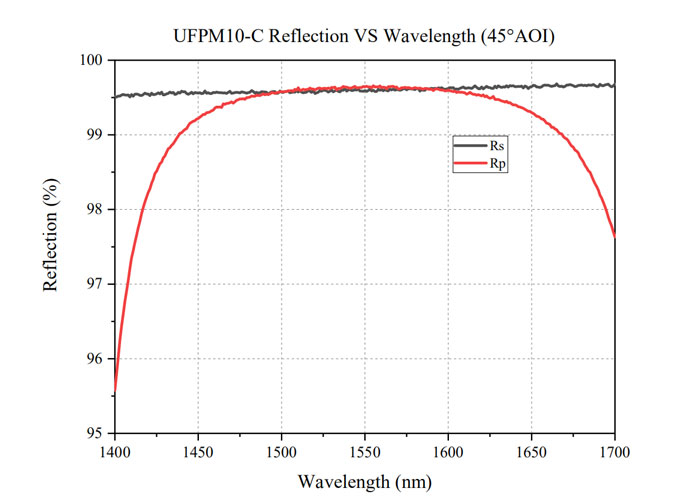

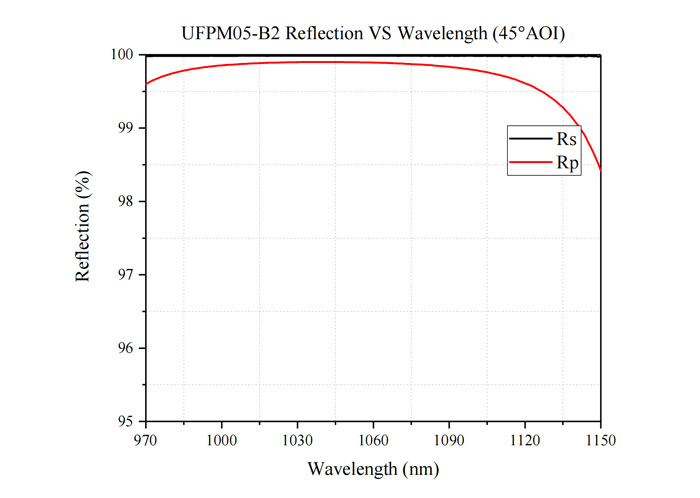

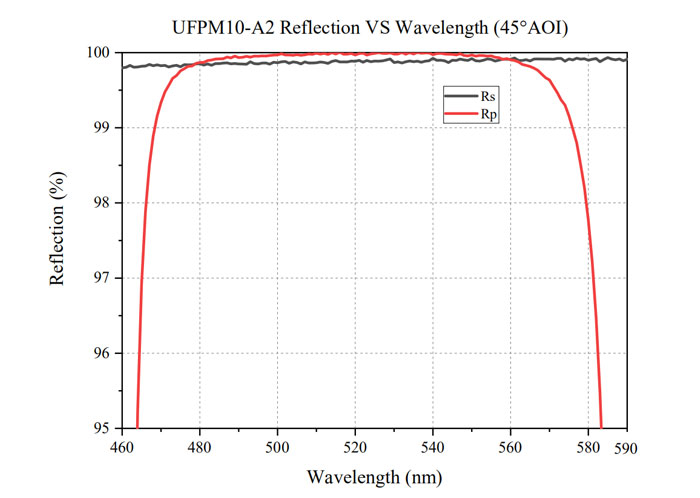

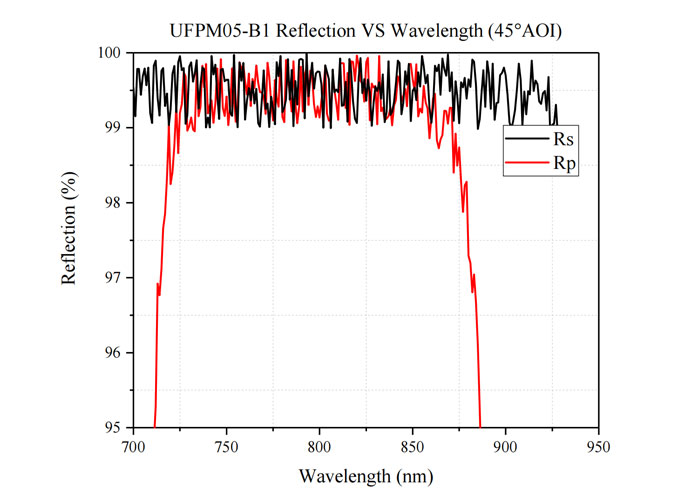

2. Существует четыре рабочих диапазона длин волн: 460–590 нм, 700–930 нм, 970–1150 нм и 1400–1700 нм. Луч падает под углом 45°, а коэффициент отражения на расчетной длине волны достигает 99,5% и более;

3. Он наносится с использованием процесса ионно-лучевого распыления (IBS), который позволяет добиться высокой повторяемости серийного покрытия и низкой погрешности толщины слоя покрытия, тем самым обеспечивая соответствующий расчетный диапазон длин волн и низкую дисперсию групповой задержки.

3. Описание

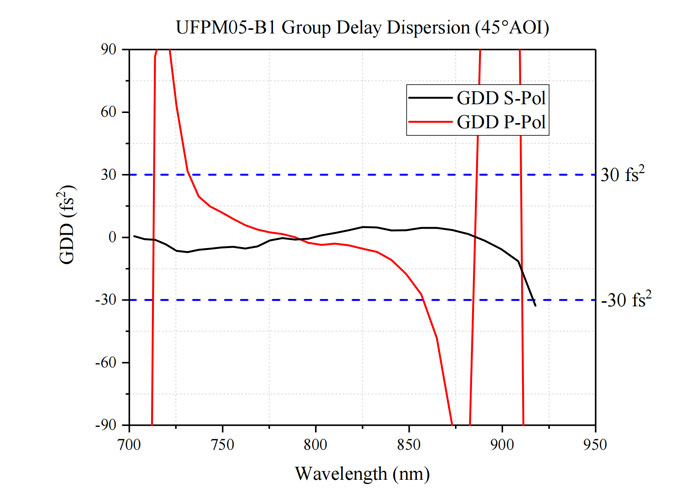

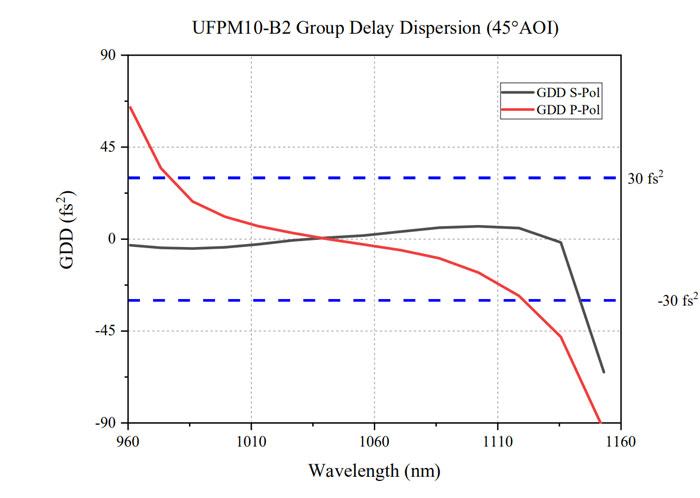

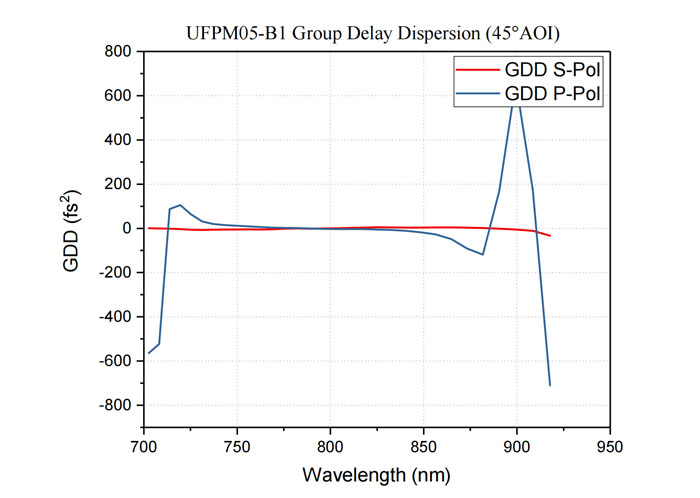

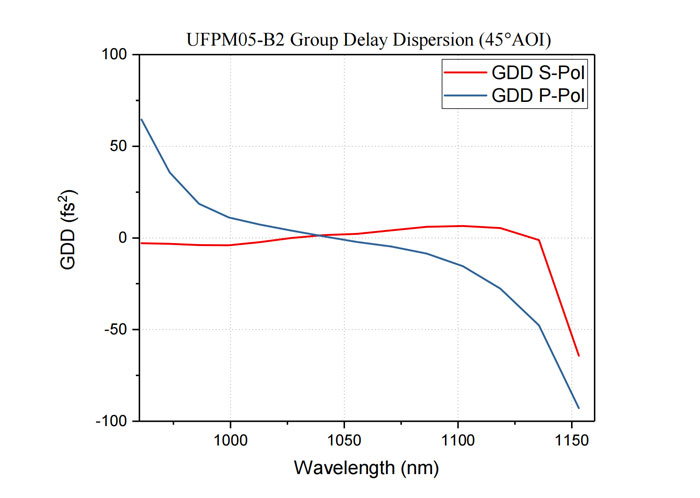

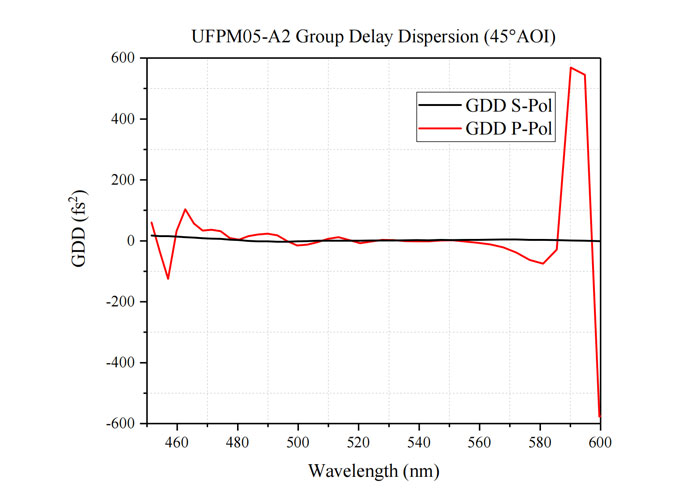

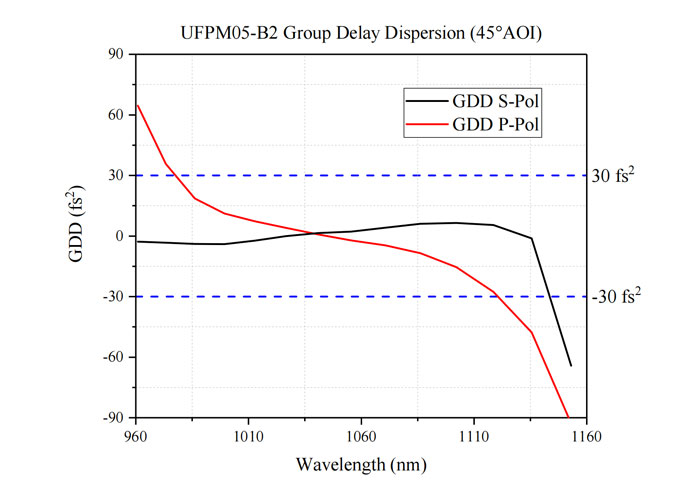

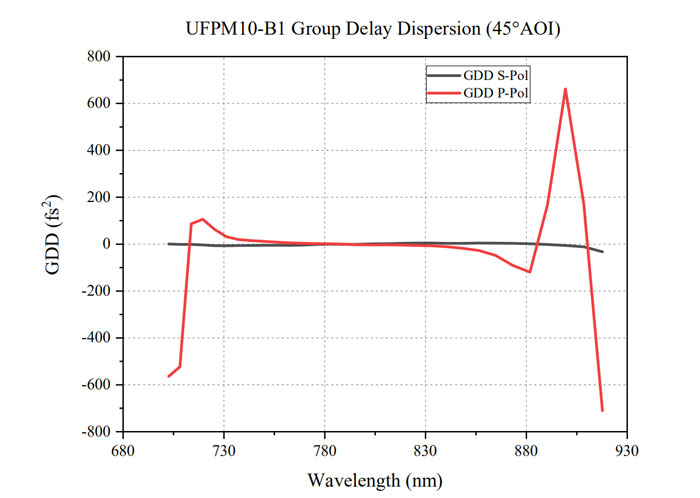

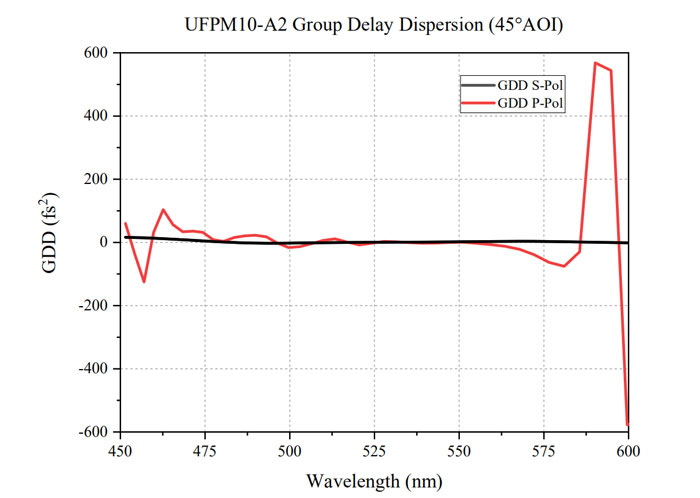

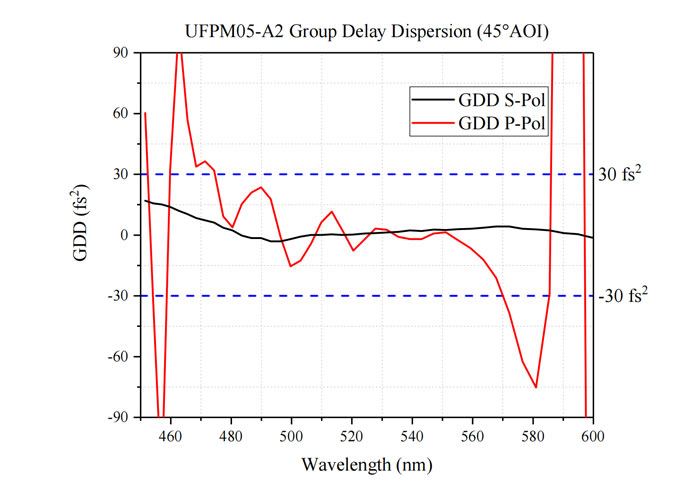

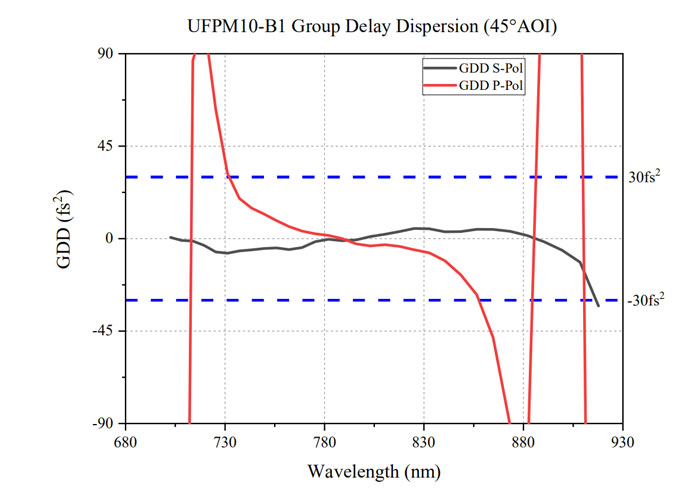

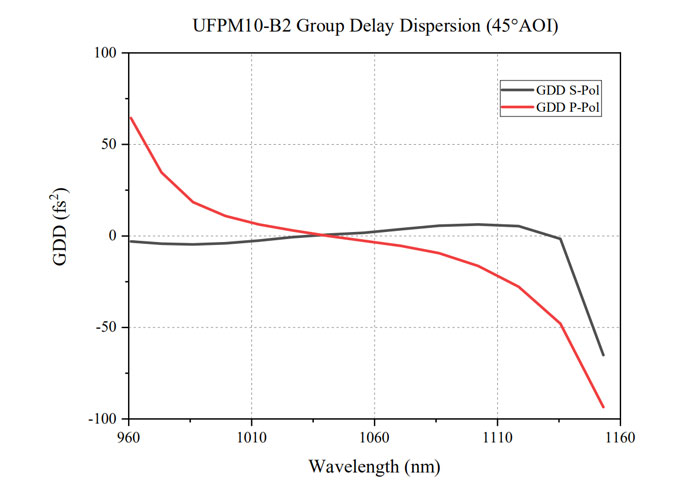

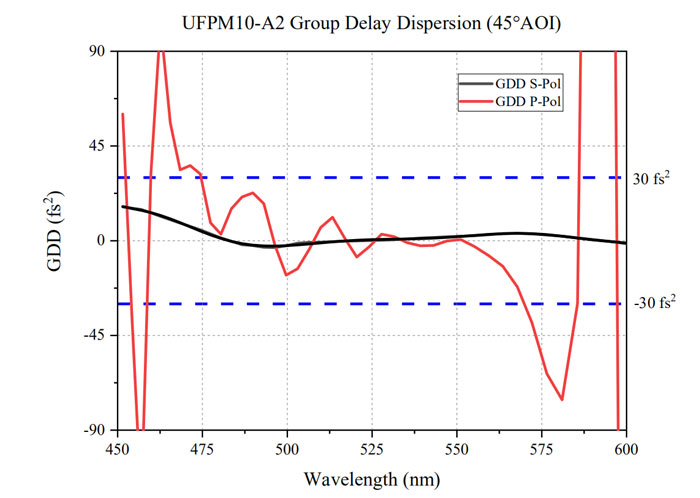

Сверхбыстрые зеркала — это особый тип зеркал, предназначенный для лазеров с длительностью импульса в пикосекунды или фемтосекунды. Эти типы лазеров также называют сверхбыстрыми лазерами. Импульсные лазеры с более короткой длительностью импульса будут иметь более широкую полосу пропускания и будут подвергаться дисперсии при распространении через оптическую среду, тем самым увеличивая длительность импульса (рис. 2). Это не способствует применению сверхбыстрых лазеров. В то время как большинство оптических сред имеют положительную дисперсию, сверхбыстрые зеркала имеют меньшую дисперсию, поскольку покрыты диэлектрическими покрытиями с низкой дисперсией замедления (рис. 3), что уменьшает уширение лазерного импульса в приложениях сверхбыстрых лазеров.

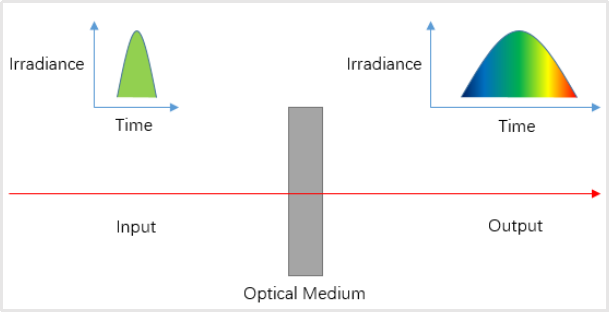

Рисунок 2. Сверхбыстрый лазер обеспечивает расширение импульса через оптические среды.
