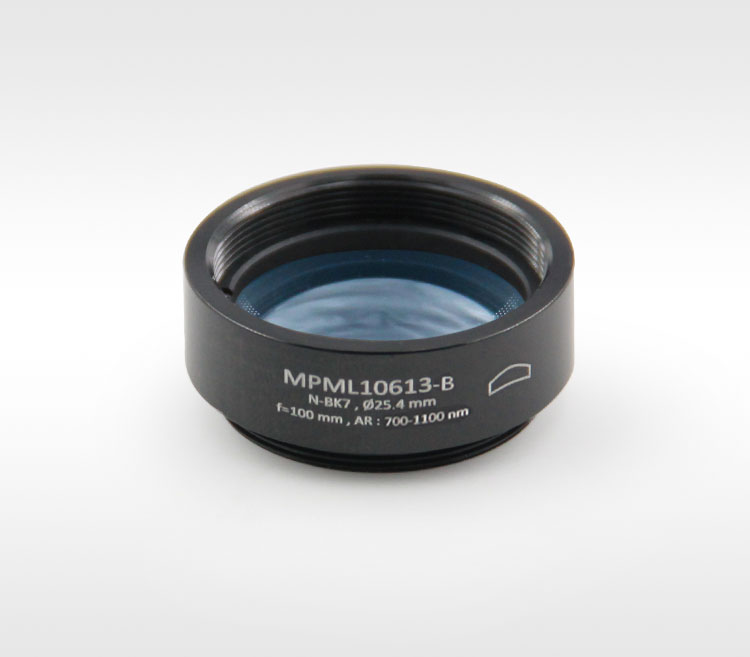

Положительная менисковая линза, N-BK7, просветляющее покрытие: 700

Технические характеристики
Изображения
Преломление
Монтаж
Техническое описание

Описание продукта

Оптический материал: N-BK7
Рабочая длина волны: 350–2,0 нм (без покрытия)
Использование: визуализация, расширение или сгущение луча, конвергенция

Положительная менисковая линза состоит из двух изогнутых поверхностей с одинаковыми радиусами кривизны (вогнутая поверхность имеет больший радиус кривизны, чем выпуклая поверхность) и имеет положительное фокусное расстояние. Обычно используется для уменьшения фокусного расстояния другого объектива, увеличения числовой апертуры и других связанных приложений. Чтобы уменьшить сферическую аберрацию, луч должен падать на выпуклую поверхность линзы, когда она используется для расширяющего или сужающегося или расходящегося коллимированного света; когда она используется для коллимации сходящегося луча, луч должен падать на вогнутую поверхность. N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK выбирает N-BK7 для изготовления различных линз. Все наши линзы тщательно обрабатываются и строго контролируются. Гарантия LBTEK для предоставления пользователям высококачественных линз по разумным ценам.

Принципиальная схема

Общие параметры

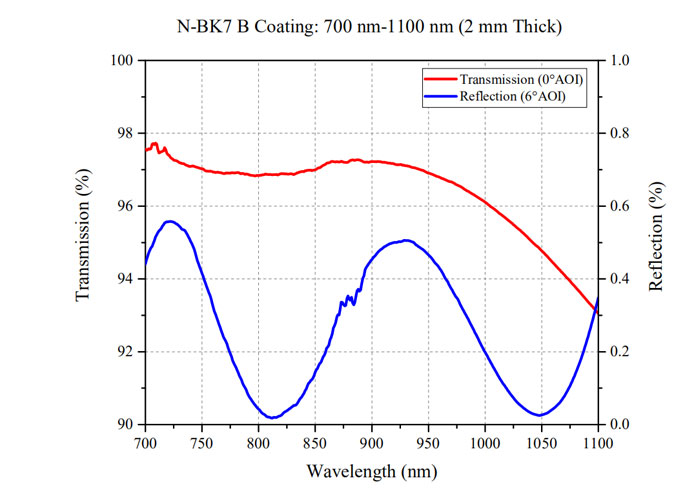

Материал оптического элемента: N-BK7	Рабочая длина волны: 700нм-1100нм
Чистота поверхности (царапины/ямки): 40/20	Расчетная длина волны: 587,6 нм
Допуск на фокусное расстояние: ±1%	Поверхностная локальная апертура: 0,5
Эксцентриситет: ≤3 угловых минуты	Изогнутая апертура: 3

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа с фиксированным объективом FLF05 ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа с фиксированным объективом FLF1 ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Фиксированная оправа объектива FLF2 ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

Линзы с положительным мениском LBTEK часто используются для расширения или сжатия луча.	①Лазерный источник света ×1	②Плоско -вогнутая линза ×1	③Плоско -выпуклая линза ×1
	④Фиксированная оправа объектива × 2	⑤Опорный кронштейн Ø12,7 мм × 2 шт .	⑥ Оптическая стойка из нержавеющей стали Ø12,7 мм × 2
	⑦ Вилочный блок для крепления кронштейна стойки диаметром 12,7 мм × 2	⑧ Монтажная стойка коаксиальной системы Ø6 мм × 1

положительная менисковая линза

1. Определение

Линза с положительным мениском состоит из двух изогнутых поверхностей с одинаковыми радиусами кривизны (радиус кривизны вогнутой поверхности больше радиуса кривизны выпуклой поверхности) и имеет положительное фокусное расстояние. Обычно используется для уменьшения фокусного расстояния другого объектива, увеличения числовой апертуры и других подобных применений.

Рисунок 1. Принципиальная схема оптического пути линзы с положительным мениском.

2. Характеристики

1. Расширение и сжатие луча без внесения сферической аберрации ;

2. В сочетании с другими объективами фокусное расстояние системы может быть уменьшено , а числовая апертура системы может быть увеличена .

3. Описание

Линзы с положительным мениском используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может сократить фокусное расстояние, тем самым увеличивая числовую апертуру (NA) системы без внесения значительной сферической аберрации . При фокусировке коллимированного света выпуклая поверхность линзы должна быть обращена к источнику света, чтобы минимизировать сферическую аберрацию.

Линзы с отрицательным мениском предназначены для минимизации сферических аберраций в оптических системах. В сочетании с другим объективом объектив с отрицательным мениском может увеличить фокусное расстояние, тем самым уменьшая числовую апертуру (NA) системы. При использовании для сведения параллельного света выпуклая поверхность линзы должна быть ориентирована к источнику света, чтобы минимизировать сферическую аберрацию .

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

5. Выбор материала

Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 1 приведены свойства обычно используемых стеклянных материалов.

Таблица 1. Характеристики часто используемых стеклянных материалов

В таблице 2 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK.

Положительная менисковая линза, N-BK7, просветляющее покрытие: 700–1100 нм, без крепления

Материал подложки: N-BK7
Рабочая длина волны: 700-1100 нм

Линзы с положительным мениском LBTEK в основном используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может уменьшить фокусное расстояние и увеличить числовую апертуру (NA) системы без внесения значительной сферической аберрации. При использовании для схождения параллельного света, чтобы минимизировать сферическую аберрацию, выпуклая поверхность линзы должна быть ориентирована в направлении излучения света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
