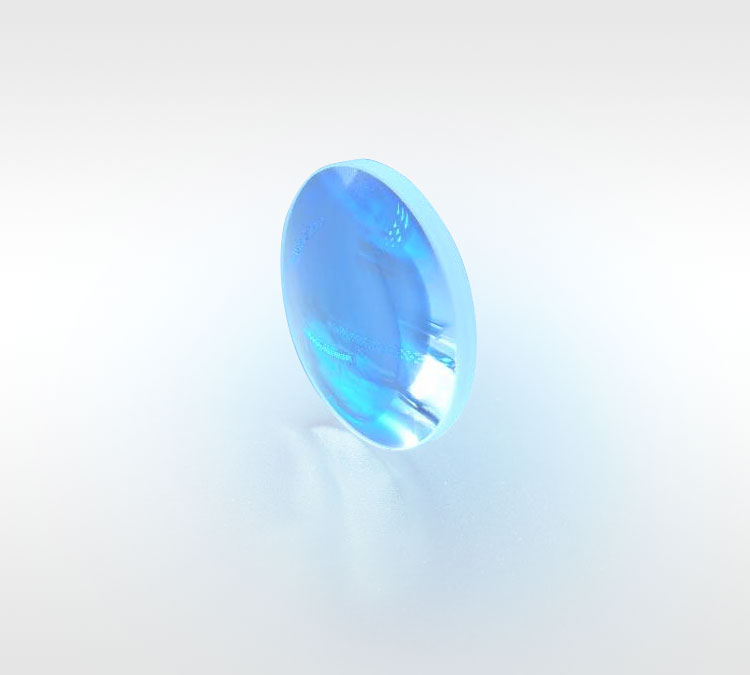

Объектив лучшей формы, N-BK7, просветляющее покрытие: 700

Технические характеристики
Изображения
Преломление
Монтаж
Техническое описание

Описание продукта

Лучший выбор для приложений с высокой мощностью
Сферическая одинарная линза с оптимальной производительностью
Характеристики с ограничением дифракции для малых диаметров входного пятна
Рабочая длина волны: 700-1100 нм (антибликовое покрытие)

Объективы оптимальной формы LBTEK предназначены для использования сферических линз для достижения минимальной сферической аберрации. Для сферических линз заданное фокусное расстояние может быть получено различными комбинациями радиусов кривизны передней и задней поверхностей, но каждая комбинация поверхностей приведет к различная сферическая ошибка, в то время как линза наилучшей формы оптимизирует радиус кривизны каждой поверхности для достижения наименьшей сферической ошибки, что позволяет применять ее к бесконечным сопряженным. Линзы LBTEK лучшей формы изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого для высококачественной оптики. LBTEK предлагает линзы оптимальной формы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Принципиальная схема

Общие параметры

Материал оптического элемента: N-BK7	Рабочая длина волны: 700нм-1100нм
Чистота поверхности (царапины/ямки): 20/10	Расчетная длина волны: 587,6 нм
Допуск на фокусное расстояние: ±1%	Поверхностная локальная апертура: 0,5
Эксцентриситет: ≤3 угловых минуты	Изогнутая апертура: 3

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа с фиксированным объективом FLF05 ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа с фиксированным объективом FLF1 ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Фиксированная оправа объектива FLF2 ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

LBTEK Ø25,4 мм и Ø50,8 мм несъёмные объективы можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несъёмные объективы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

линза лучшей формы

1. Определение

Сферическое зеркало, спроектированное с минимальной сферической аберрацией под одной линзой, может минимизировать сферическую аберрацию. Линзы оптимальной формы лучше всего работают среди сферических линз при коллимации и фокусировке луча .

Рис. 1. Принципиальная схема оптического пути оптимальной линзы.

2. Характеристики

1. Одиночная линза имеет наименьшую сферическую аберрацию;

2. Предел дифракции может быть достигнут, когда световое пятно наименьшее;

3. Высокий порог урона.

3. Описание

Фокусное расстояние получается за счет различных комбинаций радиусов кривизны передней и задней поверхностей, но каждая комбинация поверхностей приводит к разным сферическим аберрациям, а линза наилучшей формы оптимально оптимизирует радиус кривизны каждой поверхности для достижения наименьшей сферической аберрации. , так что их можно использовать в бесконечно сопряженных оптических системах, поэтому линзы оптимальной формы идеально подходят для замены склеенных линз на бесконечные сопряжения в приложениях с высокой мощностью. Поскольку линзы наилучшей формы могут оптимизировать пятно фокусировки до минимума и, следовательно, теоретически достичь характеристик, ограниченных дифракцией, для оптимальной производительности в приложениях фокусировки поверхности с меньшим радиусом кривизны должны быть ориентированы в сторону коллимированного источника света.

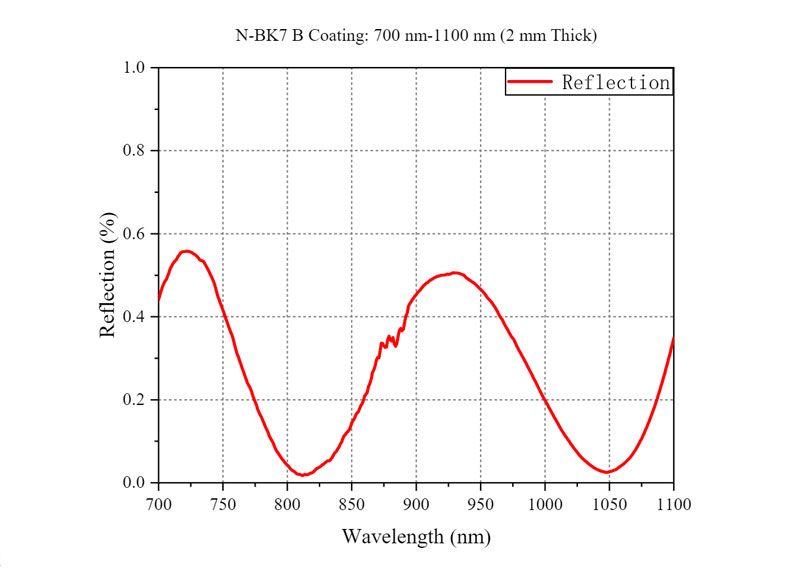

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

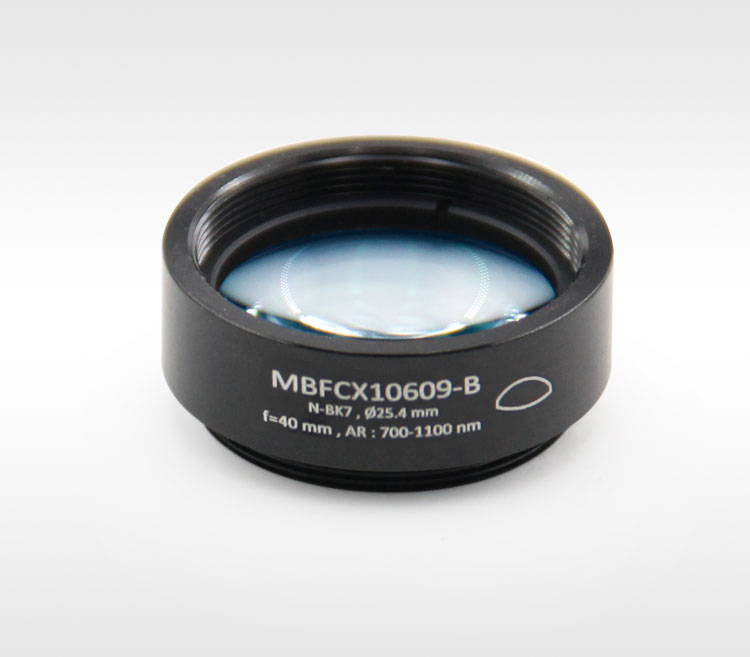

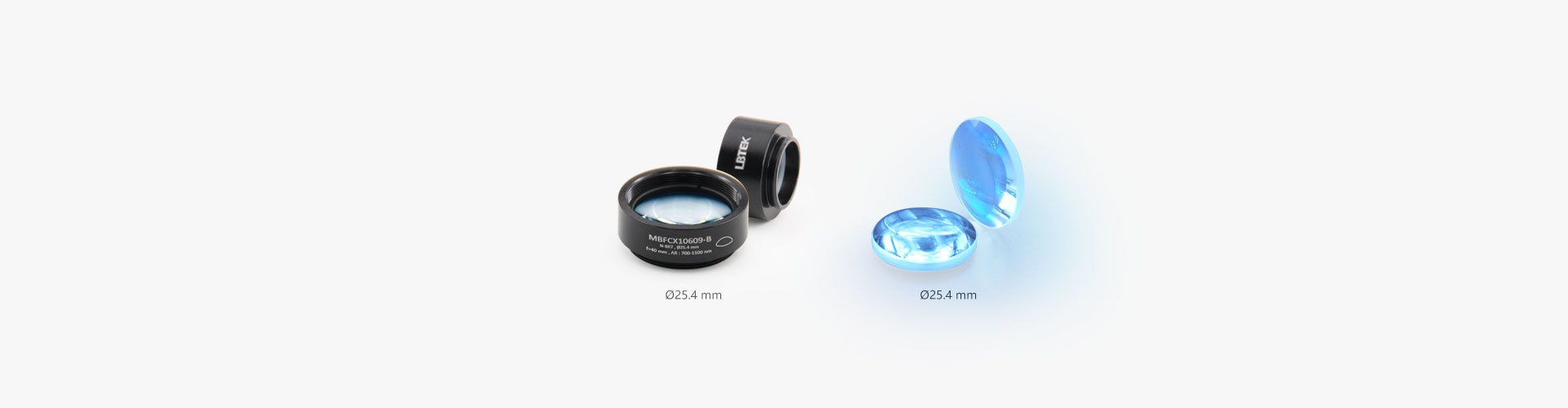

Объектив лучшей формы, N-BK7, просветляющее покрытие: 700–1100 нм, без крепления

Материал подложки: N-BK7
Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Использование: визуализация, коллимация луча, конвергенция

Линзы LBTEK лучшей формы идеально подходят для замены цементированных линз с бесконечным сопряжением в приложениях с высокой мощностью. Теоретически можно достичь дифракционных характеристик, поскольку линза оптимальной формы может оптимизировать световое пятно до минимума. Для наилучшего эффекта фокусировки поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Модель	Центральная толщина	Толщина края	Фокусное расстояние	Стоимость	Доставка
BFCX10609-B	6,5 мм	2,4 мм	40,0 мм	124 USD	90 дней

MBFCX10613-B	4,0 мм	2,4 мм	100,0 мм	124 USD	90 дней

Объектив лучшей формы, N-BK7, просветляющее покрытие: 700–1100 нм

Материал подложки: N-BK7
Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Использование: визуализация, коллимация луча, конвергенция

Линзы LBTEK лучшей формы идеально подходят для замены цементированных линз с бесконечным сопряжением в приложениях с высокой мощностью. Теоретически можно достичь дифракционных характеристик, поскольку линза оптимальной формы может оптимизировать световое пятно до минимума. Для наилучшего эффекта фокусировки поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
