Обе стороны двояковогнутой линзы вогнуты и имеют одинаковый радиус кривизны. Двояковогнутая линза с отрицательным фокусным расстоянием часто используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (уменьшения) изображения. N-BK7 является наиболее распространенным материалом для линз, и LBTEK использует N-BK7 для изготовления различных линз, в основном для видимого света и ближнего инфракрасного диапазона. В дополнение к двояковогнутой линзе N-BK7 компания LBTEK также предлагает двояковогнутую линзу N-SF11, которая часто используется для изготовления линз с меньшим фокусным расстоянием из-за меньшего числа Аббе. LBTEK предлагает двояковогнутые линзы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам. |
| |||||||
| ||||||||
 |
 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа с фиксированным объективом FLF05 ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа с фиксированным объективом FLF1 ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Фиксированная оправа объектива FLF2 ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
- |
③ Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
- |
③ Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус линзы Ø50,8 мм SM2-25A ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1 |
|
④ Ø12,7 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM05R ×1 |
⑥ Ключ для стопорных колец OWR-05A ×1 |
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
④ Ø25,4 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM1R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
④ Ø50,8 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM2R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
двояковогнутая линза
1. Определение
Линза с двумя вогнутыми поверхностями — двояковогнутая линза. На двояковогнутую линзу падает пучок света, параллельный оптической оси , а обратная выносная линия выходящего света сходится на оптической оси, образуя точку (теоретически). Эта точка является фокусом линзы.Двояковогнутая линза представляет собой симметричную структуру, а фокусное расстояние двояковогнутой линзы отрицательно .

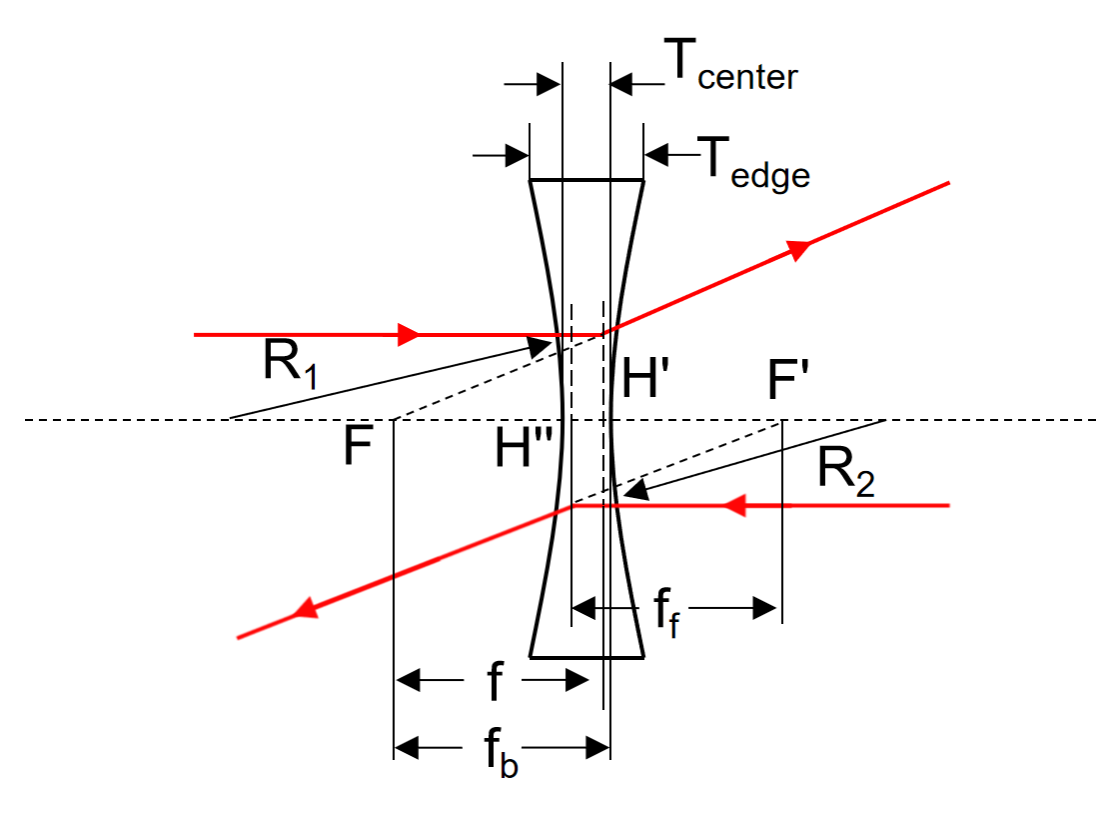

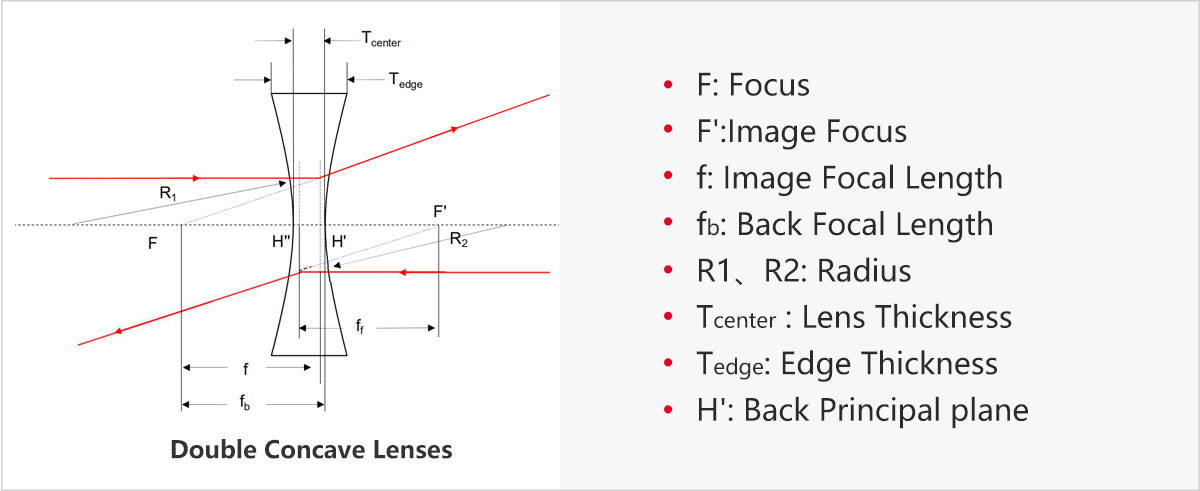

Рис. 1. Принципиальная схема оптического пути двояковогнутой линзы.
2. Характеристики
1. Поскольку показатель преломления передающего материала изменяется в зависимости от длины волны, двояковогнутая линза имеет хроматическую аберрацию, из-за которой свет с разными длинами волн не сходится в одной точке после прохождения через оптическую систему, а фокусное расстояние изменяется в зависимости от длины волны. длина волны;
2. Благодаря симметрии двояковогнутой линзы свет, падающий на двояковогнутую линзу, может падать на любую поверхность;
3. Фокусное расстояние двояковогнутой линзы является отрицательным фокусным расстоянием.
3. Описание
Двояковогнутые линзы используются в симметричных оптических путях , таких как расходимость и расширение луча.Падающий свет и исходящий свет являются зеркальными изображениями друг друга.При использовании в оптических системах с коэффициентом сопряжения 0,2-5 эффект лучше, чем у плоско- вогнутые линзы ;
В условиях бесконечного сопряжения аберрация плоско-вогнутых линз меньше, чем у двояковогнутых линз . Плоско-вогнутые линзы в оптических системах легче выравниваются, чем двояковогнутые линзы , и могут соответствующим образом уменьшить сферическую аберрацию . Кроме того, в импульсном лазере высокой энергии приложения, падающие с одной стороны плоскости, могут значительно уменьшить пятна, вызванные фокусом вогнутого

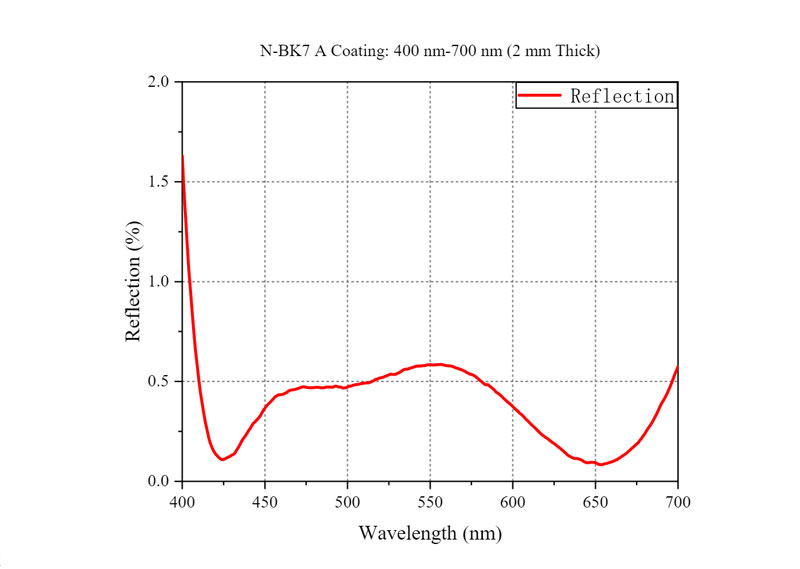

4. Антибликовое покрытие.
Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.
5. Выбор объектива
Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (свет коллимируется на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементированием . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.

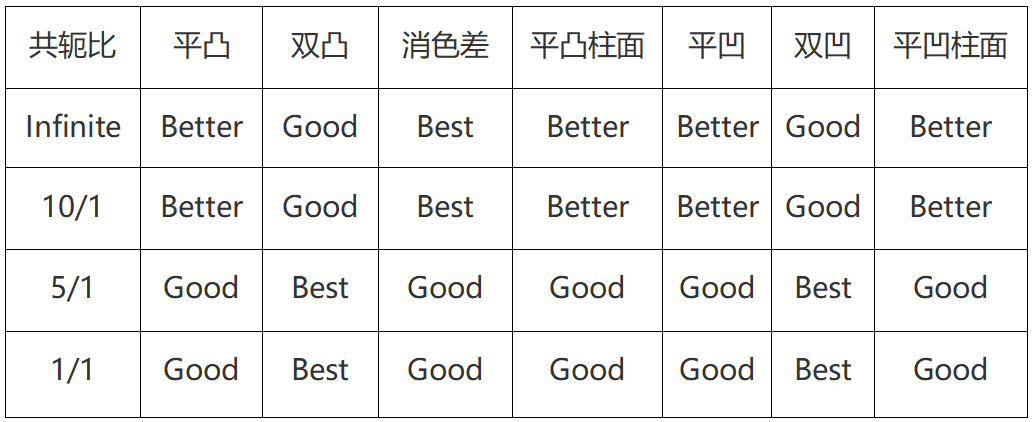

Таблица 1. Сравнение эффектов линз различной формы
6. Выбор материала

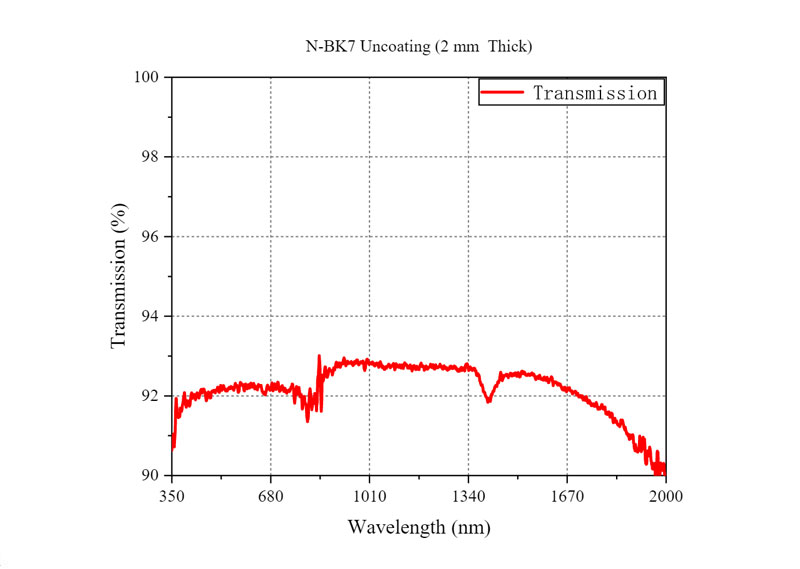

Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 2 приведены свойства обычно используемых стеклянных материалов.

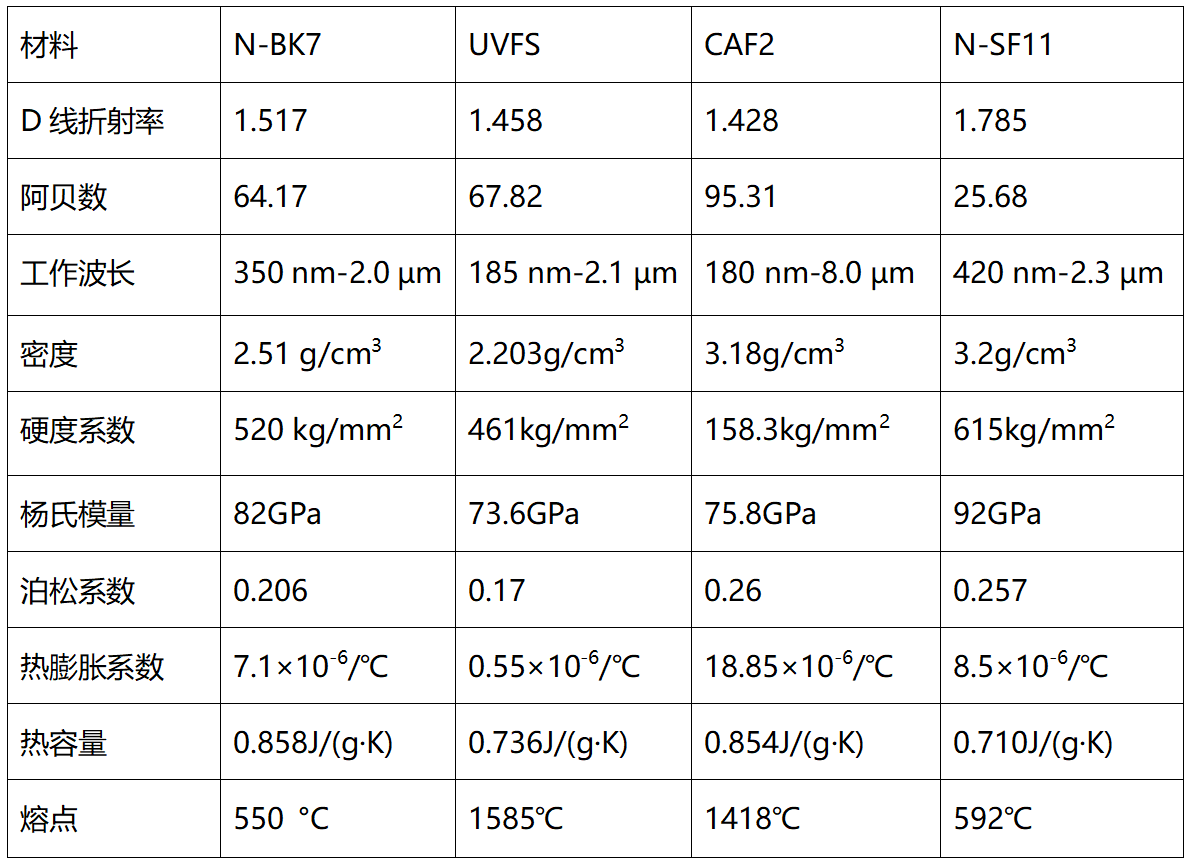

Таблица 2. Характеристики часто используемых стеклянных материалов
В таблице 3 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK. .

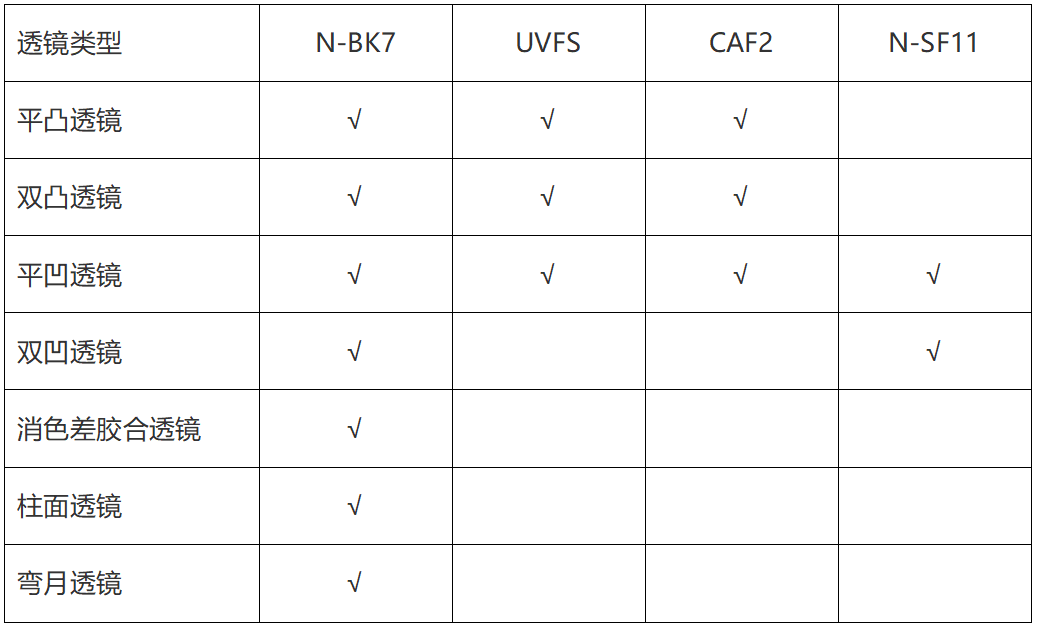

Таблица 3. Материалы, доступные для каждого стандартного изделия с линзами LBTEK.

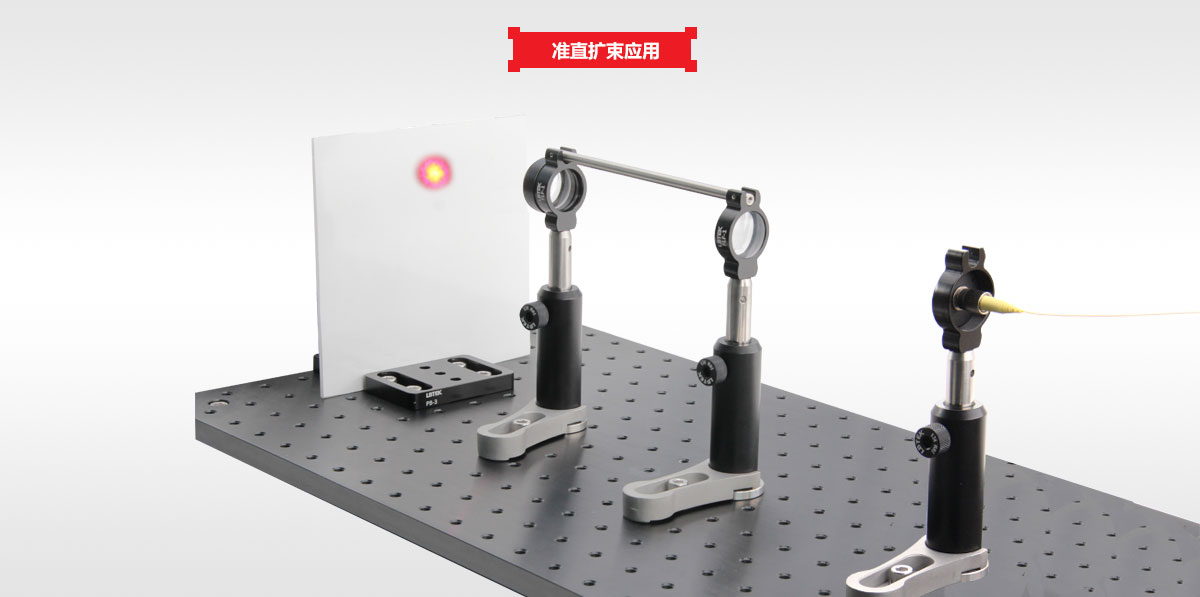

В этом приложении выбирается комбинация стандартной двояковыпуклой линзы LBTEK и двояковыпуклой линзы для создания системы расширения лазерного луча. Для коллимированного выхода лазера из оптического волокна в соответствии с коэффициентом увеличения луча = D/d выбирается фокусное расстояние двояковогнутой линзы и двояковыпуклой линзы. В соответствии с соотношением фокусных расстояний между f1 и f2, показанным на схеме. Для достижения эффекта расширения луча, если луч необходимо сузить, оптический путь на диаграмме оптического пути меняется на противоположный, а соотношение фокусных расстояний линзы удовлетворяет Ratio=d /D=f1/f2.В системе оптического пути используются стандартный кронштейн для крепления объектива LBTEK, кронштейн для стойки и основание.Сверху используется стандартная стойка Ø6 мм, чтобы гарантировать, что оптические оси двух объективов совпадают. высота.

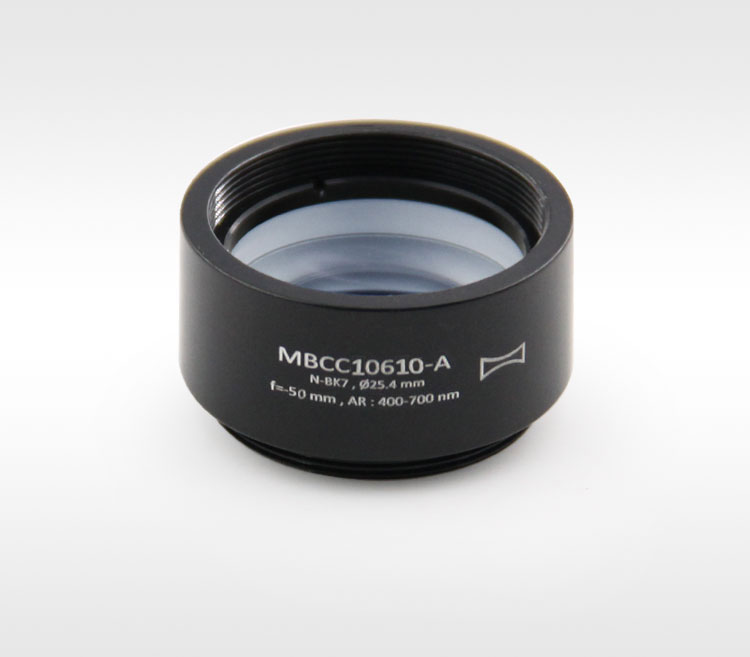

Двояковыпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: Воображение, расширитель луча
- Предварительно установленный механический корпус
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Двояковогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
| Модель | Центральная толщина | Толщина края | Фокусное расстояние | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| MBCC10610-A | 3,0 мм | 5,8 мм | -50,0 мм | 109 USD | 90 дней | ||||
| MBCC10612-A | 3,5 мм | 5,8 мм | -75,0 мм | 109 USD | 90 дней |

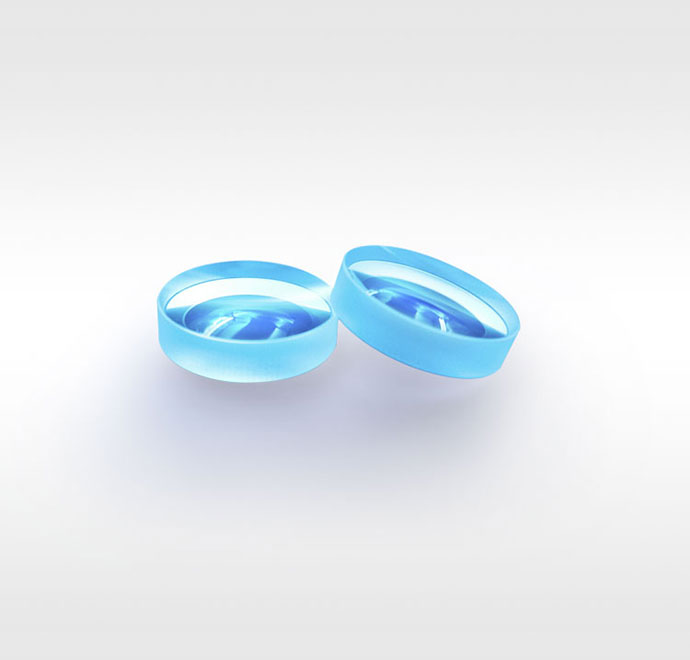

Двояковыпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм, без крепления
- Материал подложки: N-BK7
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: Воображение, расширитель луча
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Двояковогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
| Модель | Центральная толщина | Толщина края | Фокусное расстояние | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| BCC10610-A | 3,0 мм | 5,8 мм | -50,0 мм | 85 USD | 90 дней | ||||
| BCC10612-A | 3,5 мм | 5,8 мм | -75,0 мм | 85 USD | 90 дней | ||||
| BCC10613-A | 4,0 мм | 5,6 мм | -75,0 мм | 85 USD | 90 дней |
