Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую стороны и имеют отрицательное фокусное расстояние. Обычно используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (сжатия) изображения. Для получения меньшей сферической аберрации при коллимации падающего луча коллимированный пучок должен падать на вогнутую поверхность плосковогнутой линзы. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK решила использовать N-SF11 для изготовления линз с меньшим фокусным расстоянием, а линзы N-SF11 больше подходят для особо суровых (кислотных и щелочных) сред. В дополнение к плосковогнутым линзам N-SF11, LBTEK также предлагает плосковогнутые линзы N-BK7, УФ-плавленого кварца и фторида кальция. N-BK7 является наиболее часто используемым материалом для высококачественных оптических компонентов, широко используемых в видимом и В ближней инфракрасной области плавленый кварц УФ обладает хорошим коэффициентом пропускания и низким коэффициентом теплового расширения в ультрафиолетовом диапазоне, в то время как фторид кальция имеет очень высокий порог повреждения и химическую инертность. LBTEK предлагает плосковогнутые линзы без покрытия и три линзы с просветляющим покрытием для 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам. |
| |||||||||
| ||||||||||
 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа с фиксированным объективом FLF05 ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа с фиксированным объективом FLF1 ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Фиксированная оправа объектива FLF2 ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
- |
③ Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
- |
③ Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус линзы Ø50,8 мм SM2-25A ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1 |
|
④ Ø12,7 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM05R ×1 |
⑥ Ключ для стопорных колец OWR-05A ×1 |
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
④ Ø25,4 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM1R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
④ Ø50,8 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM2R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
плоско-вогнутая линза
1. Определение
Плоско-вогнутые линзы имеют одну вогнутую сторону и плоскую сторону и имеют отрицательное фокусное расстояние. Обычно используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или увеличения (уменьшения) изображения. Чтобы получить меньшую сферическую аберрацию, когда падающий луч является коллимированным, коллимированный луч должен падать на вогнутую поверхность плоско-вогнутой линзы.
Рис. 1. Принципиальная схема оптического пути плоско-вогнутой линзы.
2. Характеристики
1. Расширение луча, визуализация, сжатие луча ;
2. Материалы: Н-БК7, УВФС, СаФ 2 , Н-СФ11 ;
3. Размер: 6,0 мм, 12,7 мм, 25,4 мм.
3. Описание
В условиях бесконечного сопряжения аберрация плоско-вогнутых линз меньше, чем у двояковогнутых линз . В оптических системах плоско-вогнутые линзы легче выравнивать, чем двояковогнутые линзы , и они могут соответствующим образом уменьшить сферическую аберрацию . Кроме того, в импульсе высокой энергии лазерные применения, падение с одной стороны плоскости может значительно уменьшить пятна, вызванные фокусом вогнутого отраженного света, и уменьшить вспышку ;
Двояковогнутые линзы используются в симметричных оптических путях , таких как расходимость и расширение луча.Падающий свет и исходящий свет являются зеркальными изображениями друг друга.При использовании в оптических системах с коэффициентом сопряжения 0,2-5 эффект лучше, чем у плоско- вогнутые линзы.
4. Антибликовое покрытие.
Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия LBTEK является фторид магния (n = 1,38), другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.
5. Выбор объектива
Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (коллимированный свет на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементированием . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.
Таблица 1. Сравнение эффектов линз различной формы
6. Выбор материала
Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 2 приведены свойства обычно используемых стеклянных материалов.
Таблица 2. Характеристики часто используемых стеклянных материалов
В таблице 3 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK. .
Таблица 3. Материалы, доступные для каждого стандартного изделия с линзами LBTEK.
Приложение
В этом приложении для создания системы расширения лазерного луча выбирается стандартная плоско-вогнутая линза LBTEK и плоско-выпуклая линза. Для коллимированного выхода лазера из оптического волокна выберите фокусное расстояние плоско-вогнутой или плоско-выпуклой линзы в соответствии с коэффициентом увеличения луча = D/d. В соответствии с соотношением фокусных расстояний f1 и f2, показанным на схеме. Для достижения эффекта расширения луча, если луч необходимо сузить, оптический путь на диаграмме оптического пути меняется на противоположный, а соотношение фокусных расстояний линзы удовлетворяет Ratio= d/D=f1/f2.В системе оптического пути используются стандартный кронштейн для крепления объектива LBTEK, кронштейн для стойки и основание.Сверху используется стандартная стойка Ø6 мм, чтобы гарантировать, что оптические оси двух объективов находятся на одном уровне. той же высоты.

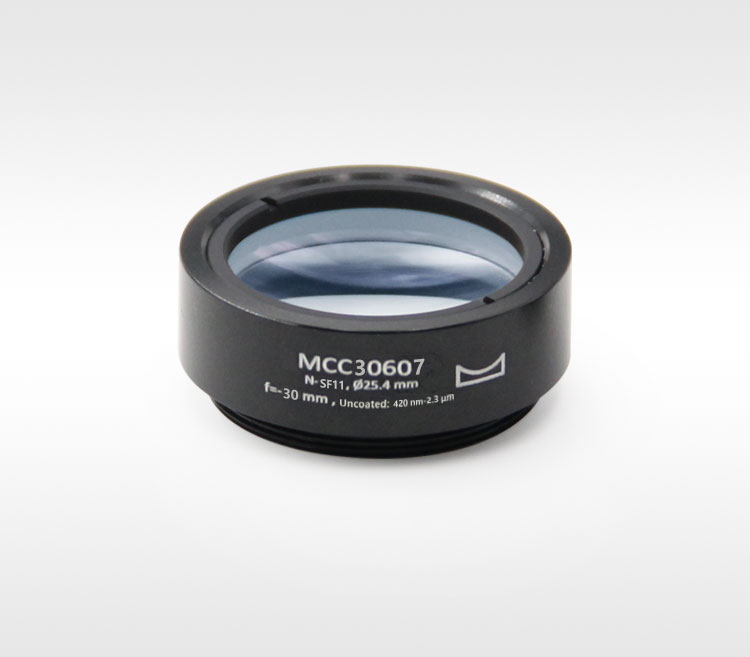

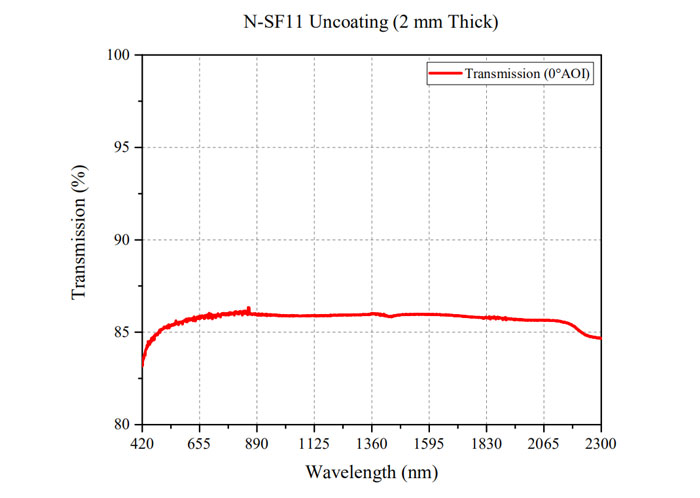

Плоско-вогнутая линза, N-SF11, без покрытия: 420 нм-2,3 мкм
- Материал подложки: N-SF11
- Рабочая длина волны: 420 нм-2,3 мкм (без покрытия)
- Применение: визуализация, расширитель луча или уменьшение луча
- Предварительно установленный механический корпус
Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK выбирает N-SF11, сертифицированный RoHS, для производства различных объективов с меньшим фокусным расстоянием, а объективы N-SF11 больше подходят для особо агрессивных (кислотных или щелочных) линз. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
| Модель | Центральная толщина | Толщина края | Фокусное расстояние | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| MCC30303 | 3,0 мм | 4,9 мм | -15 мм | 89 USD | 90 дней | ||||
| MCC30607 | 3,5 мм | 7,3 мм | -30,0 мм | 96 USD | 90 дней |
Плоско-вогнутая линза, N-SF11, без покрытия: 420 нм-2,3 мкм, без крепления
- Материал подложки: N-SF11
- Рабочая длина волны: 420 нм-2,3 мкм (без покрытия)
- Применение: визуализация, расширитель луча или уменьшение луча
Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK выбирает N-SF11, сертифицированный RoHS, для производства различных объективов с меньшим фокусным расстоянием, а объективы N-SF11 больше подходят для особо агрессивных (кислотных или щелочных) линз. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
| Модель | Центральная толщина | Толщина края | Фокусное расстояние | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| CC30025 | 1,5 мм | 2,6 мм | -6,0 мм | 57 USD | 90 дней | ||||
| CC30607 | 3,5 мм | 7,3 мм | -30,0 мм | 71 USD | 90 дней | ||||
| MCC30303 | 3,0 мм | 4,9 мм | -15 мм | 71 USD | 90 дней |
