Плоско-выпуклая линза, УФ плавленый кварц, без покрытия: 200 нм-2,1 мкм. Без крепления

Технические характеристики
Изображения
Преломление
Монтаж
Техническое описание

Описание продукта

Оптический материал: УФ плавленый кремнезем

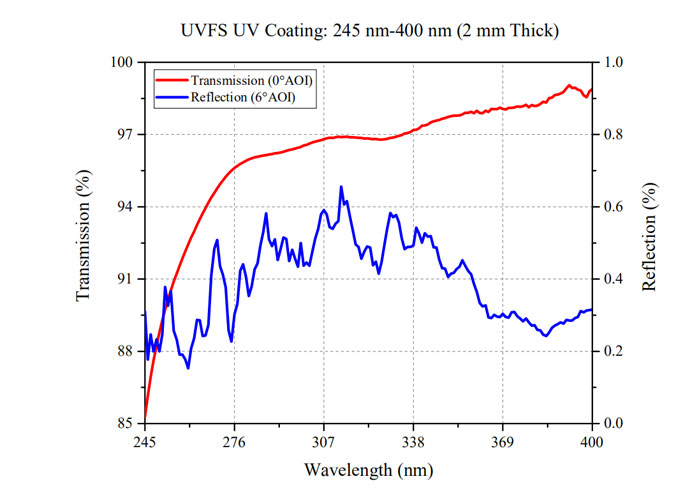

Рабочая длина волны: 245 нм-400 нм
Использование: визуализация, расширение или сгущение луча, конвергенция

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются из стекла UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Принципиальная схема

Общие параметры

Материал оптического элемента: УФ плавленый кремнезем	Плоскостность поверхности (при 633 нм): λ/2
Чистота поверхности (царапины/ямки): 40/20	Расчетная длина волны: 587,6 нм
Поверхностная локальная апертура: 0,5	Эксцентриситет: ≤3 угловых минуты

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа с фиксированным объективом FLF05 ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа с фиксированным объективом FLF1 ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Фиксированная оправа объектива FLF2 ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

LBTEK Ø25,4 мм и Ø50,8 мм несъёмные объективы можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несъёмные объективы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

плоско-выпуклая линза

1. Определение

Плоско-выпуклые линзы имеют одну выпуклую сторону и плоскую сторону и имеют положительное фокусное расстояние.Они обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Чтобы уменьшить сферическую аберрацию, при использовании плоско-выпуклой линзы для фокусировки коллимированного луча луч должен падать на изогнутую поверхность линзы; при использовании для коллимации точечного источника света луч должен падать на плоская поверхность.

Рис. 1. Принципиальная схема оптического пути плосковыпуклой линзы.

2. Характеристики

1. Расширение луча, визуализация, сжатие луча

2. Материал: Н-БК7, УВФС, CaF _2.

3. Размер: 6,0 мм, 9,0 мм, 12,7 мм, 18,0 мм, 25,0 мм, 25,4 мм, 30,0 мм, 50,8 мм, 75,0 мм.

3. Описание

При условии бесконечного сопряжения аберрация плоско-выпуклых линз меньше, чем у двояковыпуклых . В оптической системе плоско-выпуклые линзы удобнее юстировать, чем двояковыпуклые , и по сравнению с двояковыпуклыми линзами сферическая аберрация может быть соответствующим образом уменьшено ;

Когда двояковыпуклые линзы используются в симметричных оптических путях, таких как схождение и расширение пучка, падающий и уходящий свет зеркально отражают друг друга, а в оптических системах с коэффициентом сопряжения 0,2-5 эффект от использования двояковыпуклых линз лучше, чем при использовании двояковыпуклых линз. плосковыпуклых линз.

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

5. Выбор объектива

Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (свет коллимируется на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементацией . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.

Таблица 1. Сравнение эффектов линз различной формы

6. Выбор материала

Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 2 приведены свойства обычно используемых стеклянных материалов.

Таблица 2. Характеристики часто используемых стеклянных материалов

В таблице 3 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK. .

Таблица 3. Материалы, доступные для каждого стандартного изделия с линзами LBTEK.

Плоско-выпуклая линза, УФ-плавленый кварц, без покрытия: 200 нм-2,1 мкм. Без крепления

Материал подложки: УФФС
Приложения: визуализация, коллимация, расширитель луча
Рабочая длина волны: 200 нм-2,1 мкм

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Компания LBTEK использует плавленый кварц с УФ-излучением для изготовления различных линз. Кварцевый кварц с УФ-излучением обладает высоким коэффициентом пропускания от ультрафиолетового до ближнего инфракрасного диапазона длин волн. Это идеальный выбор для линз в диапазоне от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Модель изделия и другая информация выгравированы на поверхности корпуса объектива LBTEK.

Модель	Центральная толщина	Толщина края	Фокусное расстояние	Стоимость	Доставка
CX20001	2,6 мм	1,5 мм	10,0 мм	174 USD	90 дней

CX20001	5,4 мм	3,0 мм	301,1 мм	174 USD	90 дней

CX20304	4,3 мм	1,8 мм	20,1 мм	178 USD	90 дней

CX20307	3,3 мм	1,8 мм	20,1 мм	178 USD	90 дней

CX20309	2,9 мм	1,8 мм	40,1 мм	178 USD	90 дней

CX20310	2,7 мм	1,8 мм	50,2 мм	178 USD	90 дней

CX20312	2,4 мм	1,8 мм	75,3 мм	178 USD	90 дней

CX20313	2,2 мм	1,8 мм	100,3 мм	178 USD	90 дней

CX20608	8,2 мм	2,0 мм	35,1 мм	203 USD	90 дней

CX20609	7,1 мм	2,0 мм	40,1 мм	203 USD	90 дней

CX20610	5,8 мм	2,0 мм	50,2 мм	203 USD	90 дней

CX20612	4,4 мм	2,0 мм	75,3 мм	203 USD	90 дней

CX20613	3,8 мм	2,0 мм	100,3 мм	203 USD	90 дней

CX20614	3,4 мм	2,0 мм	125,4 мм	203 USD	90 дней

CX20615	3,2 мм	2,0 мм	150,5 мм	203 USD	90 дней

CX20616	3,0 мм	2,0 мм	175,6 мм	203 USD	90 дней

CX20617	2,9 мм	2,0 мм	200,7 мм	203 USD	90 дней

CX20618	2,7 мм	2,0 мм	250,9 мм	203 USD	90 дней

CX20619	2,6 мм	2,0 мм	301,1 мм	203 USD	90 дней

CX20621	2,4 мм	2,0 мм	501,8 мм	203 USD	90 дней

CX20622	2,2 мм	2,0 мм	752,6 мм	203 USD	90 дней

CX20623	2,2 мм	2,0 мм	1003,5 мм	203 USD	90 дней

Плоско-выпуклая линза, УФ-плавленый кварц, без покрытия: 200 нм-2,1 мкм

Материал подложки: УФФС
Приложения: визуализация, коллимация, расширитель луча
Предварительно установленный механический корпус
Рабочая длина волны: 200 нм-2,1 мкм

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются с использованием UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Модель изделия и другая информация выгравированы на поверхности корпуса объектива LBTEK.

Модель	Центральная толщина	Толщина края	Фокусное расстояние	Стоимость	Доставка
MCX20304	4,3 мм	1,8 мм	20,1 мм	201 USD	90 дней

MCX20307	3,3 мм	1,8 мм	20,1 мм	201 USD	90 дней

MCX20309	2,9 мм	1,8 мм	40,1 мм	201 USD	90 дней

MCX20310	2,7 мм	1,8 мм	50,2 мм	201 USD	90 дней

MCX20312	2,4 мм	1,8 мм	75,3 мм	201 USD	90 дней

MCX20313	2,2 мм	1,8 мм	100,3 мм	201 USD	90 дней

MCX20608	8,2 мм	2,0 мм	35,1 мм	227 USD	90 дней

MCX20609	7,1 мм	2,0 мм	40,1 мм	227 USD	90 дней

MCX20610	5,8 мм	2,0 мм	50,2 мм	227 USD	90 дней

MCX20613	4,4 мм	2,0 мм	75,3 мм	227 USD	90 дней

MCX20613	3,8 мм	2,0 мм	100,3 мм	227 USD	90 дней

MCX20614	3,4 мм	2,0 мм	125,4 мм	227 USD	90 дней

MCX20615	3,2 мм	2,0 мм	150,5 мм	227 USD	90 дней

MCX20616	3,0 мм	2,0 мм	175,6 мм	227 USD	90 дней

MCX20617	2,9 мм	2,0 мм	200,7 мм	227 USD	90 дней

MCX20618	2,7 мм	2,0 мм	250,9 мм	227 USD	90 дней

MCX20619	2,6 мм	2,0 мм	301,1 мм	227 USD	90 дней

MCX20621	2,4 мм	2,0 мм	501,8 мм	227 USD	90 дней

MCX20622	2,2 мм	2,0 мм	752,6 мм	227 USD	90 дней

MCX20623	2,2 мм	2,0 мм	1003,5 мм	227 USD	90 дней
