Плосковыпуклая линза, CaF2, просветляющее покрытие: 1,65

Технические характеристики
Изображения
Преломление
Монтаж
Техническое описание

Описание продукта

Материал подложки: CaF2

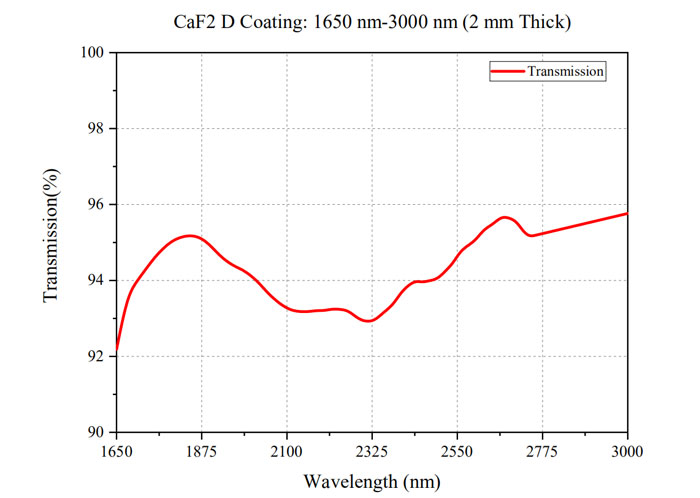

Рабочая длина волны: 1,65 мкм -3 мкм (с покрытием)
Использование: визуализация, расширение или сгущение луча, конвергенция

Плоско-выпуклые линзы имеют выпуклую поверхность и плоскую поверхность с положительным фокусным расстоянием и часто используются для связанных приложений, таких как уменьшение луча, уменьшение фокусного расстояния или увеличение изображения. Для уменьшения сферической аберрации при использовании плосковыпуклой линзы для фокусировки коллимирующего луча пучок должен падать на поверхность линзы, при использовании для коллимации точечного источника света пучок должен падать на плоскость. Плосковыпуклая линза LBTEK из фторида кальция покрыта просветляющим покрытием 1,65–3 мкм с обеих сторон, что может снизить отражательную способность линзы. LBTEK использует фторид кальция для изготовления различных линз. Фторид кальция обладает высоким коэффициентом пропускания в ультрафиолетовом и инфракрасном спектральном диапазоне и имеет очень высокий порог повреждения, что делает его широко используемым в индустрии эксимерных лазеров. Материал из фторида кальция имеет низкий показатель преломления в диапазоне от 1,35 до 1,51 в рабочем диапазоне от 180 нм до 8,0 мкм. Фторид кальция также обладает хорошей химической инертностью по сравнению с аналогичными материалами, такими как фторид бария и фторид магния. Он также имеет высокие свойства твердости. Он идеально подходит для линз УФ- и ИК-диапазонов. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Принципиальная схема

Общие параметры

Материал оптического элемента: CaF2	Чистота поверхности (царапины/ямки): 40/20
Расчетная длина волны: 587,6 нм	Поверхностная локальная апертура: 0,5
Эксцентриситет: ≤3 угловых минуты	Изогнутая апертура: 3

12222

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа с фиксированным объективом FLF05 ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа с фиксированным объективом FLF1 ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Фиксированная оправа объектива FLF2 ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

LBTEK Ø25,4 мм и Ø50,8 мм несъёмные объективы можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несъёмные объективы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

плоско-выпуклая линза

1. Определение

Плоско-выпуклые линзы имеют одну выпуклую сторону и плоскую сторону и имеют положительное фокусное расстояние.Они обычно используются для таких задач, как сужение луча, уменьшение фокусного расстояния или увеличение изображения. Чтобы уменьшить сферическую аберрацию, при использовании плоско-выпуклой линзы для фокусировки коллимированного луча луч должен падать на изогнутую поверхность линзы; при использовании для коллимации точечного источника света луч должен падать на плоская поверхность.

Рис. 1. Принципиальная схема оптического пути плосковыпуклой линзы.

2. Характеристики

1. Расширение луча, визуализация, сжатие луча

2. Материал: Н-БК7, УВФС, CaF _2.

3. Размер: 6,0 мм, 9,0 мм, 12,7 мм, 18,0 мм, 25,0 мм, 25,4 мм, 30,0 мм, 50,8 мм, 75,0 мм.

3. Описание

При условии бесконечного сопряжения аберрация плоско-выпуклых линз меньше, чем у двояковыпуклых . В оптической системе плоско-выпуклые линзы удобнее юстировать, чем двояковыпуклые , и по сравнению с двояковыпуклыми линзами сферическая аберрация может быть соответствующим образом уменьшено ;

Когда двояковыпуклые линзы используются в симметричных оптических путях, таких как схождение и расширение пучка, падающий и уходящий свет зеркально отражают друг друга, а в оптических системах с коэффициентом сопряжения 0,2-5 эффект от использования двояковыпуклых линз лучше, чем при использовании двояковыпуклых линз. плосковыпуклых линз.

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

5. Выбор объектива

Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (свет коллимируется на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементацией . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.

Таблица 1. Сравнение эффектов линз различной формы

6. Выбор материала

Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 2 приведены свойства обычно используемых стеклянных материалов.

Таблица 2. Характеристики часто используемых стеклянных материалов

В таблице 3 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK. .

Таблица 3. Материалы, доступные для каждого стандартного изделия с линзами LBTEK.

Плосковыпуклая линза, CaF2, просветляющее покрытие: 1,65–3,0 мкм. Без крепления

Материал подложки: CaF2
Рабочая длина волны: 1,65 мкм -3 мкм (покрытие AR)
Использование: визуализация, расширение или сгущение луча, конвергенция

Плосковыпуклые линзы обычно используются в связанных приложениях, таких как уменьшение лучей, уменьшение фокуса или увеличение изображений. LBTEK использует CaF2 для изготовления различных линз CaF2 обладает высоким коэффициентом пропускания в ультрафиолетовом и инфракрасном спектральном диапазоне и имеет очень высокий порог повреждения, что делает его широко используемым в индустрии эксимерных лазеров. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Неустановленные объективы LBTEK идеально подходят для построения компактных систем.

Модель	Центральная толщина	Толщина края	Фокусное расстояние	Стоимость	Доставка
CX70609-D	7,5 мм	2,0 мм	40,0 мм	403 USD	90 дней

CX70610-D	6,1 мм	2,0 мм	50,0 мм	403 USD	90 дней

CX70612-D	4,6 мм	2,0 мм	75,0 мм	403 USD	90 дней

CX70615-D	3,3 мм	2,0 мм	150,0 мм	403 USD	90 дней

CX70622-D	2,2 мм	2,0 мм	750,0 мм	403 USD	90 дней

CX70623-D	2,2 мм	2,0 мм	1000,0 мм	403 USD	90 дней

Плосковыпуклая линза, CaF2, просветляющее покрытие: 1,65–3,0 мкм

Материал подложки: CaF2
Рабочая длина волны: 1,65 мкм -3 мкм (покрытие AR)
Использование: визуализация, расширение или сгущение луча, конвергенция

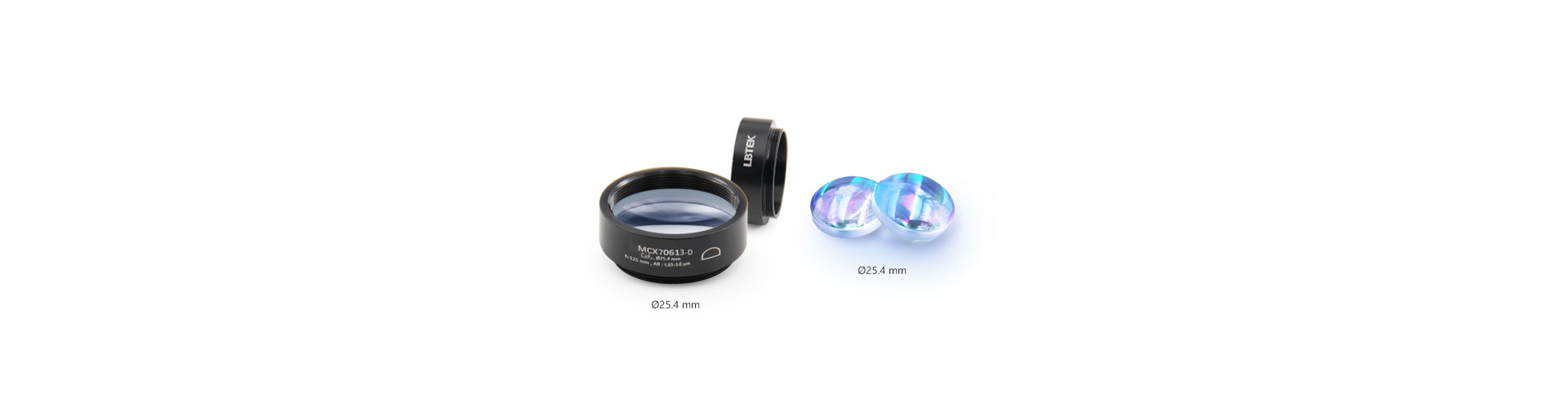

Модель изделия и другая информация выгравированы на поверхности корпуса объектива LBTEK.

Модель	Центральная толщина	Толщина края	Фокусное расстояние	Стоимость	Доставка
MCX70609-D	7,5 мм	2,0 мм	40,0 мм	427 USD	90 дней

MCX70610-D	6,1 мм	2,0 мм	50,0 мм	427 USD	90 дней

MCX70612-D	4,6 мм	2,0 мм	75,0 мм	427 USD	90 дней

MCX70615-D	3,3 мм	2,0 мм	150,0 мм	427 USD	90 дней

MCX70622-D	2,2 мм	2,0 мм	750,0 мм	427 USD	90 дней

MCX70623-D	2,2 мм	2,0 мм	1000,0 мм	427 USD	90 дней
