Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Ахроматические дублеты LBTEK профессионально оптимизированы для обеспечения превосходных характеристик в заданном диапазоне длин волн. Для различных пленочных систем мы используем три типичные длины волн для проектирования линз: для просветляющих покрытий 400-700 нм мы выбираем три длины волны: 486,1 нм, 587,6 нм и 656,3 нм, для просветляющих покрытий 700-1100 нм мы выбираем три длины волны. длины волн: 706,5 нм, 855 нм и 1015 нм, для просветляющего покрытия 1100–1650 нм выбираем три длины волны: 1016 нм, 1330 нм и 1550 нм. расчетная полоса пропускания Смещение фокусного расстояния может быть меньше 0,5 мм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам. |
| |||||||
| ||||||||
 |
|

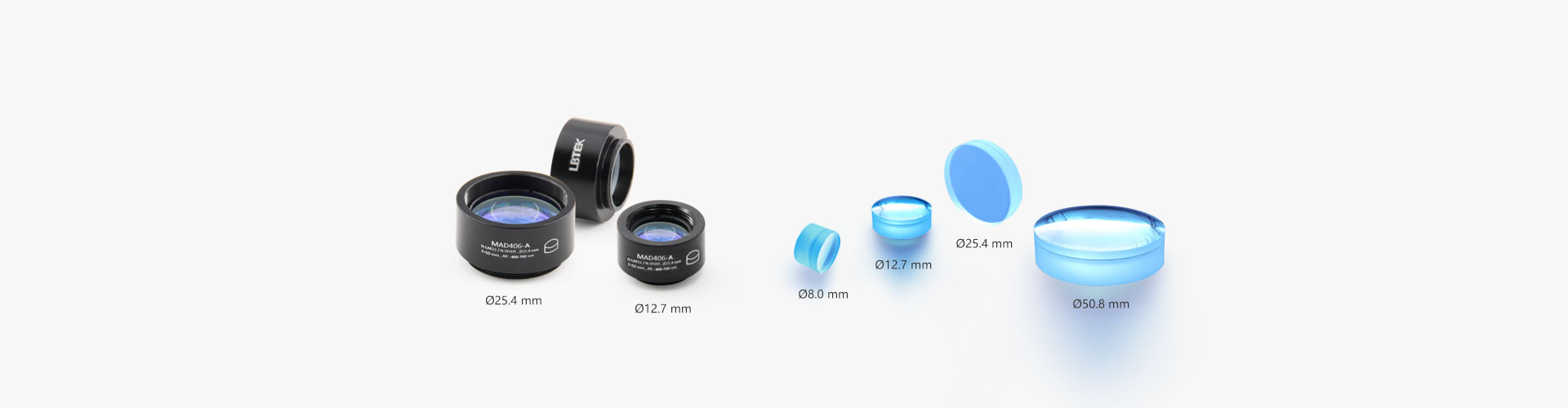

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа с фиксированным объективом FLF05 ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа с фиксированным объективом FLF1 ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Фиксированная оправа объектива FLF2 ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
- |
③ Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
- |
③ Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A ×1 |
② Объектив Ø12,7 мм×1 |
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A ×1 |
② Объектив Ø25,4 мм×1 |
|
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус линзы Ø50,8 мм SM2-25A ×1 |
② Объектив Ø50,8 мм×1 |
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо. |
Способ крепления оптических компонентов Ø12,7 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
② Резьбовой адаптер SM1-SM05B ×1 |
③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1 |
|
④ Ø12,7 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM05R ×1 |
⑥ Ключ для стопорных колец OWR-05A ×1 |
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1 |
④ Ø25,4 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM1R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1 |
④ Ø50,8 мм без установленной линзы×1 |
⑤ Стопорное кольцо SM2R ×1 |
|
|
⑥ Ключ для стопорных колец OWR-2A ×1 |
|
|
Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива. |
Способ крепления оптических компонентов Ø12,7 мм |
① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1 |
② Ø12,7 мм без установленной линзы×1 |
③ Стопорное кольцо SM05R ×1 |
|
④ Ключ с стопорным кольцом OWR-05A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø25,4 мм |
① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1 |
② Ø25,4 мм без установленной линзы×1 |
③ Стопорное кольцо SM1R ×1 |
|
|
④ Ключ со стопорным кольцом OWR-1A ×1 |
|
|
||
|
Способ крепления оптических компонентов Ø50,8 мм |
① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1 |
② Ø50,8 мм без установленной линзы×1 |
③ Стопорное кольцо SM2R ×1 |
|
|
④ Ключ для стопорных колец OWR-2A ×1 |
|
ахроматическая цементированная линза
1. Определение
Линза, состоящая из линзы из положительного кронного стекла с низкой дисперсией и отрицательной линзы из флинтового стекла с высокой дисперсией, которая может минимизировать хроматическую аберрацию и исправить сферическую аберрацию. Она часто используется в полихроматических оптических системах.
Рисунок 1. Принципиальная схема оптического пути ахроматической цементированной линзы.
2. Характеристики
1. Улучшить качество изображения полихроматической оптической системы;
2. Без уменьшения прозрачной апертуры можно уменьшить световое пятно и исправить сферическую аберрацию и осевую кому;
3. В диапазоне видимого света фокусное расстояние стабильно, а фокусные расстояния света F и света C одинаковы.
3. Описание
Ахроматическая цементированная линза - это линза, которая склеена линзой с положительным фокусным расстоянием и линзой с отрицательным фокусным расстоянием, что может минимизировать сферическую аберрацию и аберрацию комы. Следовательно, на бесконечном сопряженном оптическом пути по сравнению с одиночной линзой цементированная линза будет производить независимую диафрагму/ #. Он имеет постоянное фокусное расстояние и хорошие внеосевые характеристики. В видимом диапазоне длин волн хроматическая аберрация при использовании ахроматических линз с цементированием значительно лучше, чем у одиночных линз. Из-за склеивания рабочая температура ахроматическая: от 20°C до 80°C, разные клеящие материалы имеют разные пороги повреждения;
Ахроматические линзы с цементированием могут быть разработаны для определенного рабочего диапазона длин волн.Разработав композитные линзы с цементированием, можно сфокусировать свет в определенном диапазоне длин волн через линзу так, чтобы он совпадал. Антибликовое покрытие также может быть нанесено на переднюю и заднюю часть ахроматической цементированной линзы для увеличения коэффициента пропускания.

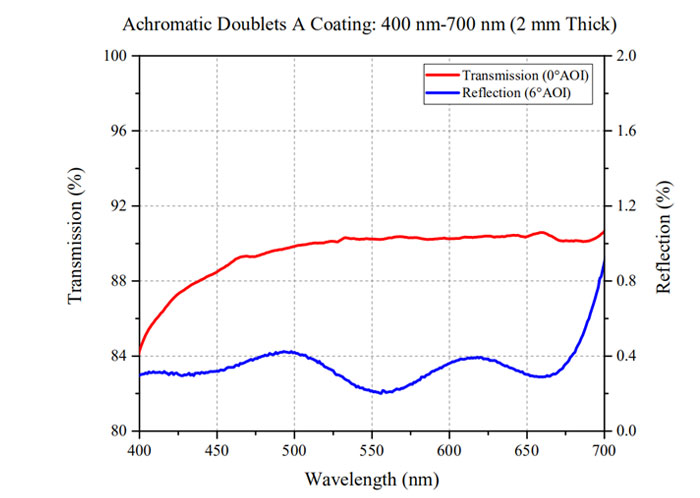

4. Антибликовое покрытие.
Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.
5. Выбор объектива
Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (свет коллимируется на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементированием . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.
Таблица 1. Сравнение эффектов линз различной формы
Ахроматическая дуплетная положительная линза, просветляющее покрытие: 400-700 нм. Без крепления
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Небольшое смещение фокусного расстояния для разных длин волн
- Высокоточный дизайн и обработка для удовлетворения различных потребностей
Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Модель изделия и другая информация выгравированы на поверхности корпуса объектива LBTEK.
| Модель | Диаметр | Центральная толщина | Толщина края | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| AD101-A | 6,0 мм | 4,0 мм | 3,0 мм | 104 USD | 90 дней | ||||
| AD1026-A | 6,35 мм | 4,0 мм | 3,2 мм | 108 USD | 90 дней | ||||
| AD1106-A | 30,0 мм | 10,5 мм | 6,3 мм | 205 USD | 90 дней | ||||
| AD1107-A | 30,0 мм | 10,5 мм | 7,9 мм | 205 USD | 90 дней | ||||
| AD1108-A | 30,0 мм | 7,0 мм | 5,0 мм | 205 USD | 90 дней | ||||
| AD201-A | 8,0 мм | 6,5 мм | 4,9 мм | 111 USD | 90 дней | ||||
| AD205-A | 8,0 мм | 4,0 мм | 3,4 мм | 111 USD | 90 дней | ||||
| AD303-A | 12,7 мм | 6,0 мм | 3,9 мм | 135 USD | 90 дней | ||||
| AD304-A | 12,7 мм | 7,0 мм | 5,6 мм | 135 USD | 90 дней | ||||
| AD305-A | 12,7 мм | 5,0 мм | 3,4 мм | 135 USD | 90 дней | ||||
| AD306-A | 12,7 мм | 5,0 мм | 4,0 мм | 135 USD | 90 дней | ||||
| AD312-A | 12,7 мм | 4,0 мм | 3,4 мм | 135 USD | 90 дней | ||||
| AD405-A | 25,4 мм | 14,0 мм | 8,8 мм | 199 USD | 90 дней | ||||
| AD406-A | 25,4 мм | 11,5 мм | 8,7 мм | 199 USD | 90 дней | ||||
| AD407-A | 25,4 мм | 10,0 мм | 7,3 мм | 199 USD | 90 дней | ||||
| AD408-A | 25,4 мм | 6,5 мм | 4,7 мм | 199 USD | 90 дней | ||||
| AD409-A | 25,4 мм | 6,8 мм | 5,0 мм | 199 USD | 90 дней | ||||
| AD410-A | 25,4 мм | 7,9 мм | 6,6 мм | 199 USD | 90 дней | ||||
| AD412-A | 25,4 мм | 9,5 мм | 6,9 мм | 199 USD | 90 дней | ||||
| AD413-A | 25,4 мм | 6,0 мм | 5,4 мм | 199 USD | 90 дней | ||||
| AD414-A | 25,4 мм | 14,0 мм | 9,6 мм | 199 USD | 90 дней | ||||
| AD415-A | 25,4 мм | 12,5 мм | 7,5 мм | 199 USD | 90 дней | ||||
| AD416-A | 25,4 мм | 9,0 мм | 5,7 мм | 199 USD | 90 дней | ||||
| AD417-A | 25,4 мм | 10,5 мм | 8,2 мм | 199 USD | 90 дней | ||||
| AD418-A | 25,4 мм | 6,5 мм | 5,7 мм | 199 USD | 90 дней | ||||
| AD419-A | 25,4 мм | 6,0 мм | 5,2 мм | 199 USD | 90 дней | ||||
| AD420-A | 25,4 мм | 6,0 мм | 5,54 мм | 223 USD | 90 дней | ||||
| AD424-A | 25,4 мм | 6,0 мм | 5,62 мм | 199 USD | 90 дней | ||||
| AD507-A | 40,0 мм | 18,0 мм | 10,5 мм | 274 USD | 90 дней | ||||
| AD508-A | 50,8 мм | 20,0 мм | 14,4 мм | 274 USD | 90 дней | ||||
| AD510-A | 50,8 мм | 12,0 мм | 9,7 мм | 274 USD | 90 дней | ||||
| AD511-A | 50,8 мм | 14,0 мм | 9,4 мм | 274 USD | 90 дней | ||||
| AD512-A | 50,8 мм | 23,0 мм | 14,9 мм | 307 USD | 90 дней | ||||
| AD513-A | 50,8 мм | 8,0 мм | 5,4 мм | 274 USD | 90 дней | ||||
| AD518-A | 50,8 мм | 16,59 мм | 12,73 мм | 274 USD | 90 дней | ||||
| AD520-A | 50,8 мм | 16,0 мм | 14,1 мм | 274 USD | 90 дней | ||||
| AD524-A | 50,8 мм | 12,0 мм | 10,5 мм | 274 USD | 90 дней | ||||
| AD528-A | 50,8 мм | 12,0 мм | 11,0 мм | 274 USD | 90 дней | ||||
| AD529-A | 50,8 мм | 12,0 мм | 11,3 мм | 274 USD | 90 дней | ||||
| AD820-A-SP | 40,0 мм | 19,0 мм | 9,6 мм | 241 USD | 90 дней | ||||
| ADN406-A | 25,4 мм | 6,5 мм | 9,4 мм | 206 USD | 90 дней | ||||
| ADN412-A | 25,4 мм | 6,3 мм | 8,6 мм | 206 USD | 90 дней |
Ахроматическая дуплетная положительная линза, просветляющее покрытие: 400-700 нм
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Небольшое смещение фокусного расстояния для разных длин волн
- Высокоточный дизайн и обработка для удовлетворения различных потребностей
Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом.

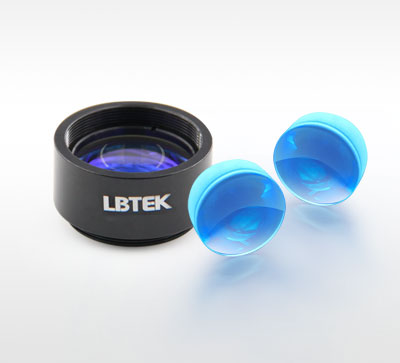

Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектив
Модель изделия и другая информация выгравированы на поверхности корпуса объектива LBTEK.
| Модель | Диаметр | Центральная толщина | Толщина края | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| MAD303-A | 12,7 мм | 6,0 мм | 3,9 мм | 154 USD | 90 дней | ||||
| MAD304-A | 12,7 мм | 7,0 мм | 5,6 мм | 154 USD | 90 дней | ||||
| MAD305-A | 12,7 мм | 5,0 мм | 3,4 мм | 154 USD | 90 дней | ||||
| MAD306-A | 12,7 мм | 5,0 мм | 4,0 мм | 154 USD | 90 дней | ||||
| MAD312-A | 12,7 мм | 4,0 мм | 3,4 мм | 154 USD | 90 дней | ||||
| MAD405-A | 25,4 мм | 14,0 мм | 8,8 мм | 223 USD | 90 дней | ||||
| MAD406-A | 25,4 мм | 11,5 мм | 8,7 мм | 223 USD | 90 дней | ||||
| MAD407-A | 25,4 мм | 10,0 мм | 7,3 мм | 223 USD | 90 дней | ||||
| MAD408-A | 25,4 мм | 6,5 мм | 4,7 мм | 223 USD | 90 дней | ||||
| MAD409-A | 25,4 мм | 6,8 мм | 5,0 мм | 223 USD | 90 дней | ||||
| MAD410-A | 25,4 мм | 7,9 мм | 6,6 мм | 223 USD | 90 дней | ||||
| MAD412-A | 25,4 мм | 9,5 мм | 6,9 мм | 223 USD | 90 дней | ||||
| MAD413-A | 25,4 мм | 6,0 мм | 5,4 мм | 223 USD | 90 дней | ||||
| MAD414-A | 25,4 мм | 14,0 мм | 9,6 мм | 223 USD | 90 дней | ||||
| MAD415-A | 25,4 мм | 12,5 мм | 7,5 мм | 223 USD | 90 дней | ||||
| MAD416-A | 25,4 мм | 9,0 мм | 5,7 мм | 223 USD | 90 дней | ||||
| MAD417-A | 25,4 мм | 10,5 мм | 8,2 мм | 223 USD | 90 дней | ||||
| MAD418-A | 25,4 мм | 6,5 мм | 5,7 мм | 223 USD | 90 дней | ||||
| MAD419-A | 25,4 мм | 6,0 мм | 5,2 мм | 223 USD | 90 дней | ||||
| MAD420-A | 25,4 мм | 6,0 мм | 5,54 мм | 223 USD | 90 дней | ||||
| MAD424-A | 25,4 мм | 6,0 мм | 5,62 мм | 223 USD | 90 дней | ||||
| MAD508-A | 50,8 мм | 20,0 мм | 14,4 мм | 307 USD | 90 дней | ||||
| MAD510-A | 50,8 мм | 12,0 мм | 9,7 мм | 307 USD | 90 дней | ||||
| MAD511-A | 50,8 мм | 14,0 мм | 9,4 мм | 307 USD | 90 дней | ||||
| MAD512-A | 50,8 мм | 23,0 мм | 14,9 мм | 307 USD | 90 дней | ||||
| MAD513-A | 50,8 мм | 8,0 мм | 5,4 мм | 307 USD | 90 дней | ||||
| MAD524-A | 50,8 мм | 12,0 мм | 10,5 мм | 307 USD | 90 дней | ||||
| MADN406-A | 25,4 мм | 6,5 мм | 9,4 мм | 230 USD | 90 дней | ||||
| MADN412-A | 25,4 мм | 6,3 мм | 8,6 мм | 230 USD | 90 дней |
