Компания LBTEK специально разработала ручку для макетной платы. Дуговая конструкция эргономична и облегчает перемещение макетной платы. Компактную систему, построенную на макетной плате, можно перемещать вместе с макетной платой целиком. Обратите внимание, что одна ручка может выдерживать нагрузку 50 кг. Прежде чем перемещать систему, оцените общий вес, чтобы избежать повреждений, вызванных изгибом или поломкой ручки.
|

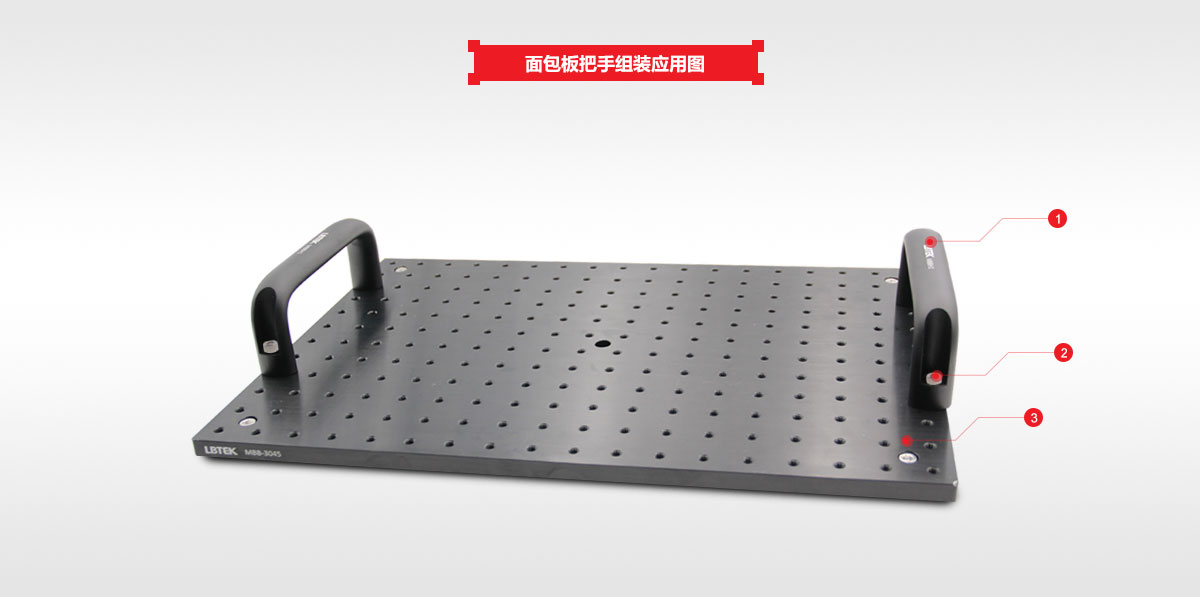

① Ручка макета MBBH1 (в комплекте 4 винта M6) × 1 |
②Винт M6×4 |
③ Оптический макет MBB-3045 ×1 |

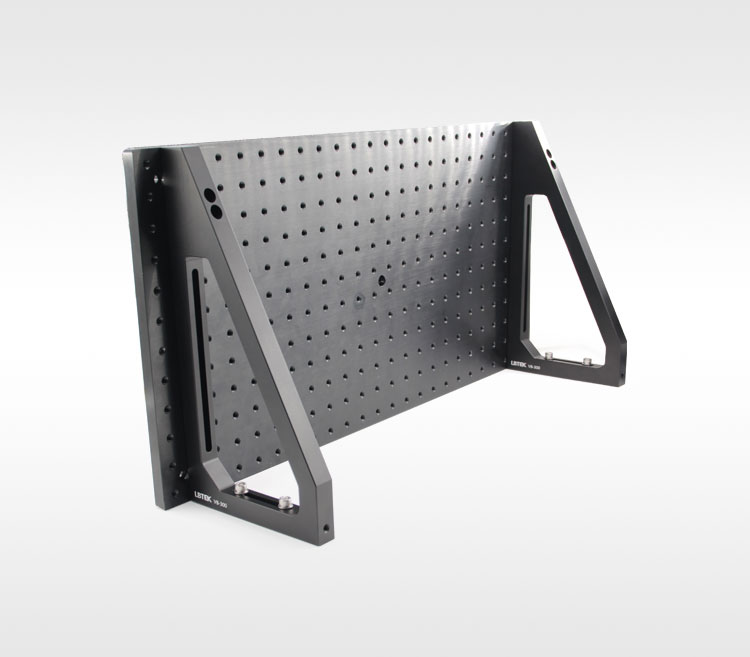

Кронштейн для макета, разработанный LBTEK, идеально устраняет необходимость использования макета в вертикальном положении. Специально разработанные монтажные отверстия и монтажные пазы с потайной головкой в сочетании со сквозными отверстиями с резьбой на макетной плате позволяют устойчиво удерживать макет на оптической платформе, что упрощает работу. построить устойчивую систему.
|

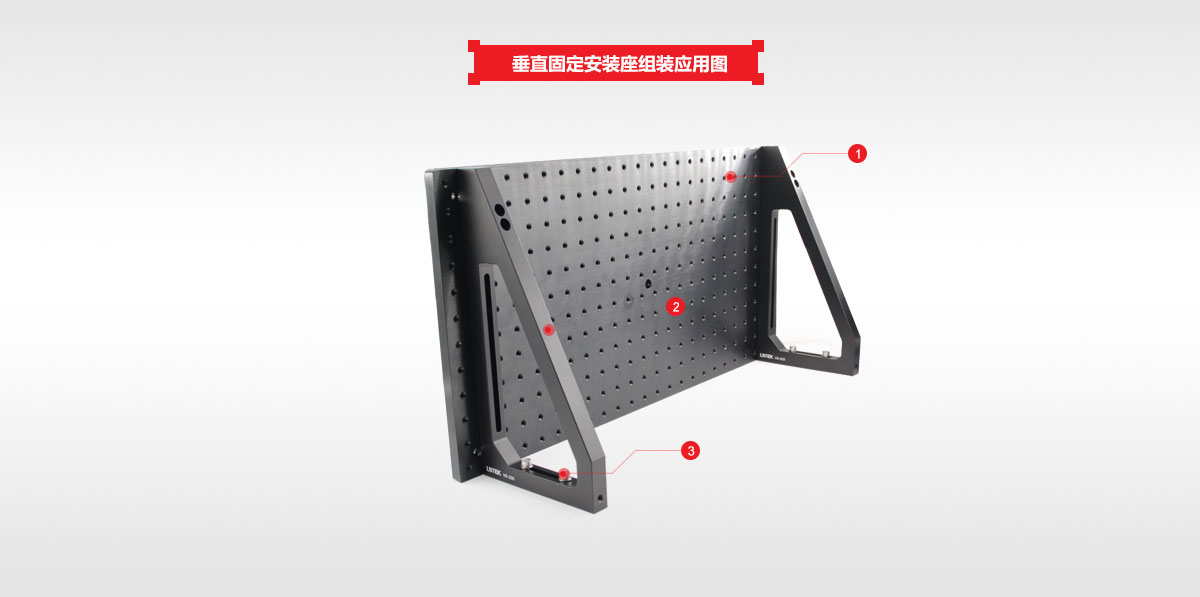

① Оптический макет MBB-3060 ×1 |
② Вертикальное фиксированное монтажное основание VB-300 (поставляется с 4 винтами M6) × 2 |
③Винт M6×8 |

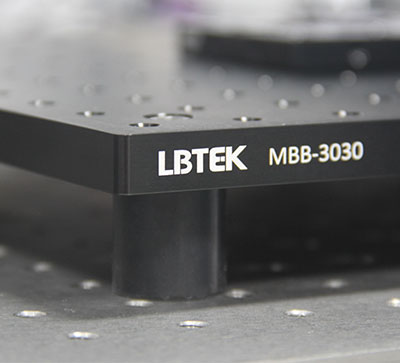

Виброизолирующая резиновая основа LBTEK часто используется для поддержки оптических макетов.
|

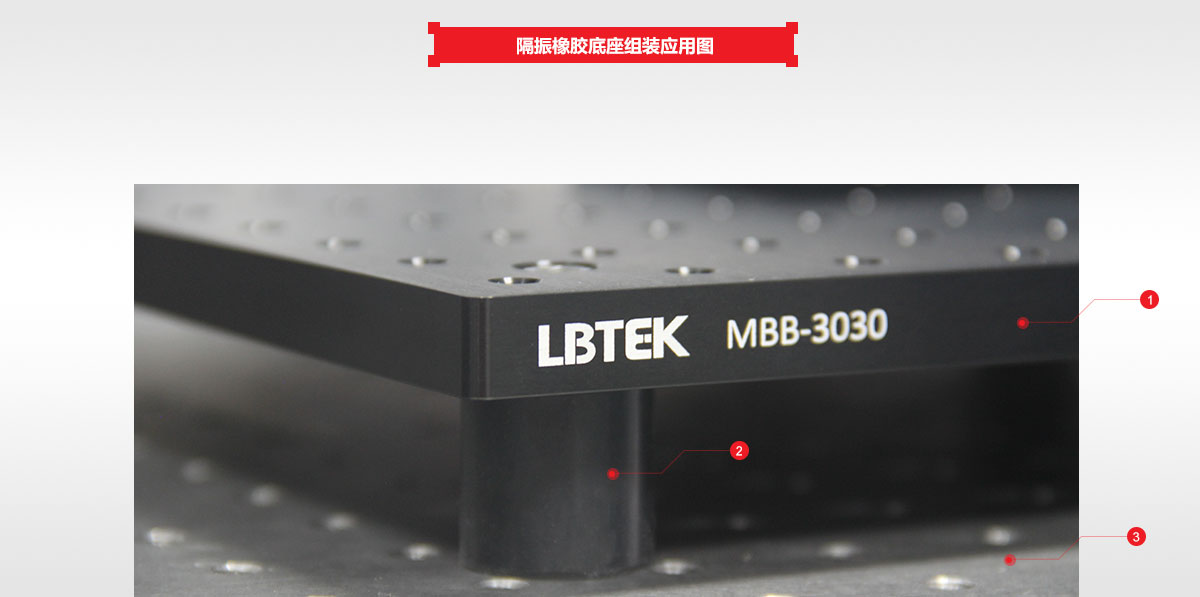

①Оптический макет MBB-3030 ×1 |
②Виброизоляционное резиновое основание AVF25 (в комплект входят 4 винта с шестигранной головкой M6 ) ×1 |
③Оптический стол × 1 |
Аксессуары для макетных столешниц
- Материал: литой алюминиевый сплав UADR150.
- Потайное монтажное отверстие: M6
- Грузоподъемность (одна ручка): 50 кг

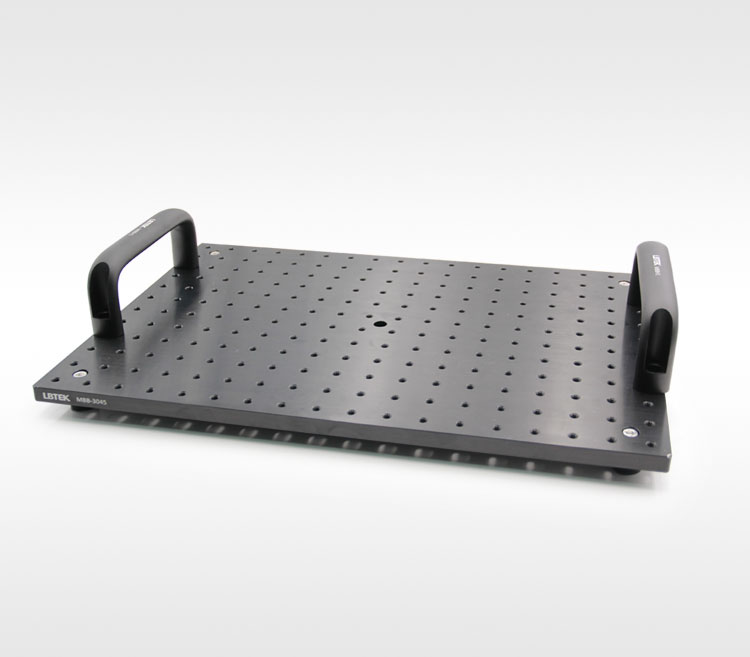

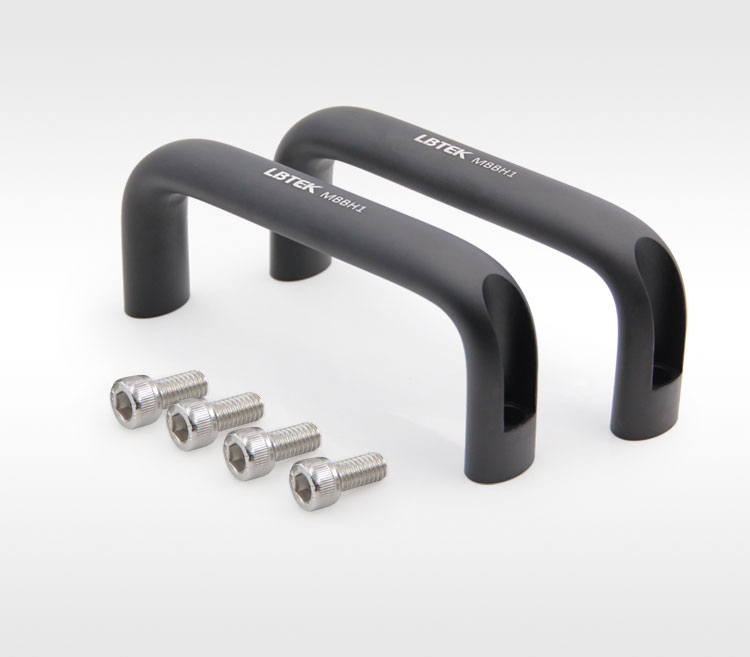

На оптическую макетную плату устанавливается макетная ручка LBTEK MBBH1. Дугообразная конструкция эргономична и удобна для переноски макетной платы. Расстояние между отверстиями ручки составляет 150 мм. На обоих концах ручки имеются потайные монтажные отверстия, через два внутренних отверстия M6 Шестигранные цилиндрические головки Винты фиксируют ручку на оптической макетной плате LBTEK Одна ручка выдерживает 50 кг На макетные платы малого размера нужно установить только две ручки, а на макетные платы большого размера можно установить несколько ручек одновременно. Примечание. Прежде чем перемещать макетную плату, оцените ее общий вес, чтобы не погнуть или не сломать ручку и не повредить ее.

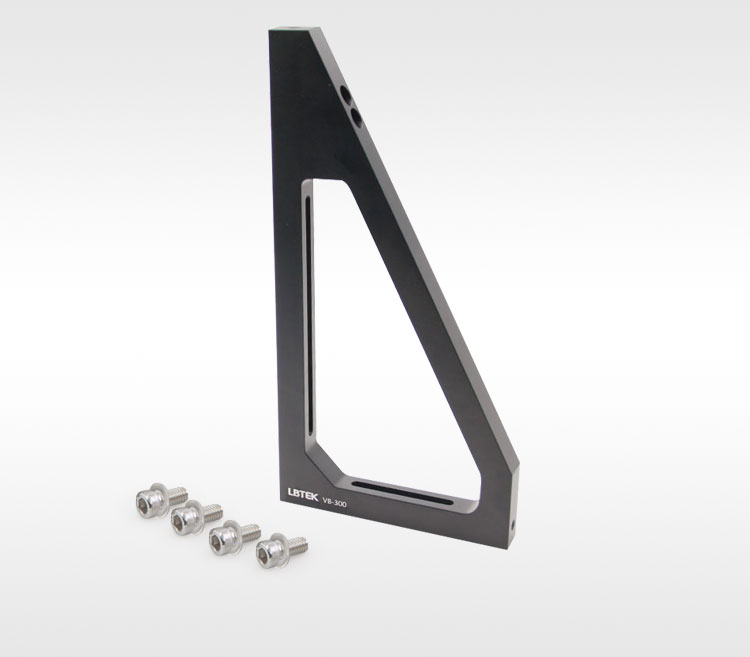

Вертикальное фиксированное крепление
- Материал: алюминиевый сплав 6061-T6
- Спецификация совместимого винта: M6
- Для вертикального монтажа на макетной плате под углом 90°
- Поставляется с 4 винтами с шестигранной головкой под торцевой ключ M6 x 30.
Вертикальные крепления LBTEK используются для вертикального крепления макетной платы к оптическому столу. Прямоугольный боковой ремень M6 в форме пояса монтажных пазов (длиной 60 мм и 150 мм), что значительно повышает гибкость установки. LBTEK может предоставить индивидуальные услуги для других спецификаций. Если у вас есть особые требования, обратитесь в службу технической поддержки.
| Модель | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|
| VB-300 | 197 USD | 90 дней | ||||
| VB-300-P2 | 387 USD | 90 дней | ||||
| VB-450 | 293 USD | 90 дней | ||||
| VB-450-P2 | 580 USD | 90 дней |

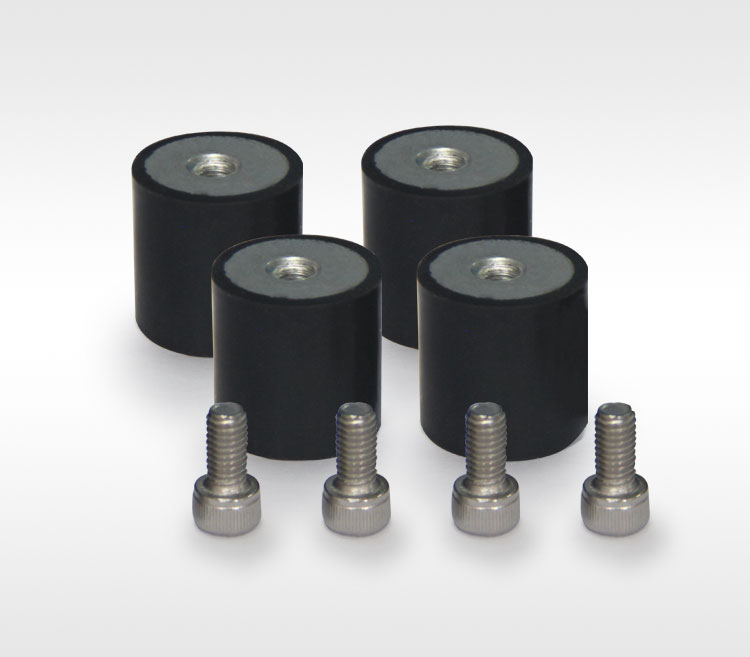

Виброизоляционное резиновое основание
- С отверстиями с резьбой M6 можно монтировать непосредственно на макетную плату.
- Продается упаковками по четыре штуки (включая 4 винта с внутренним шестигранником M6 x 10 мм)
- Нитриловый каучук, без запаха
Виброизоляционное резиновое основание LBTEK используется для поддержки макетной платы, что обеспечивает пассивную виброизоляцию макетной платы. Габаритные размеры резиновой основы LBTEK составляют φ25 мм x 25 мм, с металлическим блоком, встроенным посередине, и отверстием с резьбой M6 * 6,3 мм, открытым в центре металлического блока для подключения макетной платы.
Переходная пластина под прямым углом
- Двенадцать резьбовых отверстий M6
- Два потайных слота M6
Прямоугольная адаптерная пластина, предоставленная LBTEK, с потайным пазом M6 и резьбовым отверстием M6, используется для фиксации и переноса механических деталей. Он изготовлен из цельного алюминиевого блока с хорошей точностью и жесткостью. Купите прямоугольную переходную пластину LBTEK RAP-90A и получите 2 винта с головкой под торцевой ключ M6 в подарок.
| Модель | Внешние размеры | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| RAP-90A | 51 ×51 ×38 мм | 54 USD | 90 дней | ||||
| RAP-90B | 63,5 ×73,2 ×76,2 мм | 115 USD | 90 дней | ||||
| RAP-90C | 51 ×51 ×19 мм | 40 USD | 90 дней | ||||
| RAP-90D | 51 ×51 ×19 мм | 40 USD | 90 дней |
