Стандартный оптический макет

Технические характеристики
Изображения
Приложение

Описание продукта

Материал: алюминиевый сплав 6061-T6
Сквозные отверстия с резьбой M6 на поверхности, расстояние между резьбовыми отверстиями 25 мм.
Вокруг и в центре макетной платы имеется пять потайных монтажных отверстий длиной более 300 мм.
Доступны различные размеры, а также индивидуальные услуги.

LBTEK предлагает стандартные макетные платы из цельного немагнитного алюминия для создания компактных оптических систем. Поверхность макетной платы анодирована в черный цвет, чтобы свести к минимуму ее поверхностное отражение и уменьшить воздействие на оптическую систему. На макетной плате имеется стандартный массив сквозных резьбовых отверстий М6, а шаг резьбовых отверстий составляет 25 мм, что удобно для заказчиков при установке устройств с обеих сторон. Оптические макеты LBTEK длиной более 300 мм имеют пять утопленных монтажных отверстий, четыре из которых расположены по четырем углам макета на расстоянии 25 мм от края, а другое утопленное расположено в центре макета, пять утопленных монтаж. Отверстия могут использоваться для установки виброизолирующих резиновых опор или других монтажных оснований, а также могут использоваться для крепления макетных плат к поверхности оптического стола через раззенкованные отверстия. Когда в центре макетной платы находится большая нагрузка, добавление монтажного основания к утопленному монтажному отверстию в центре может обеспечить жесткость поверхности макетной платы и уменьшить деформацию. В дополнение к стандартным оптическим макетам, LBTEK также предоставляет услуги по специальной обработке поверхности, размеру, форме или штамповке. Если у вас есть особые потребности, обратитесь в службу поддержки клиентов LBTEK.

Общие параметры

Обработка поверхности: черный анодированный

Материал: Алюминиевый сплав 6061-Т6

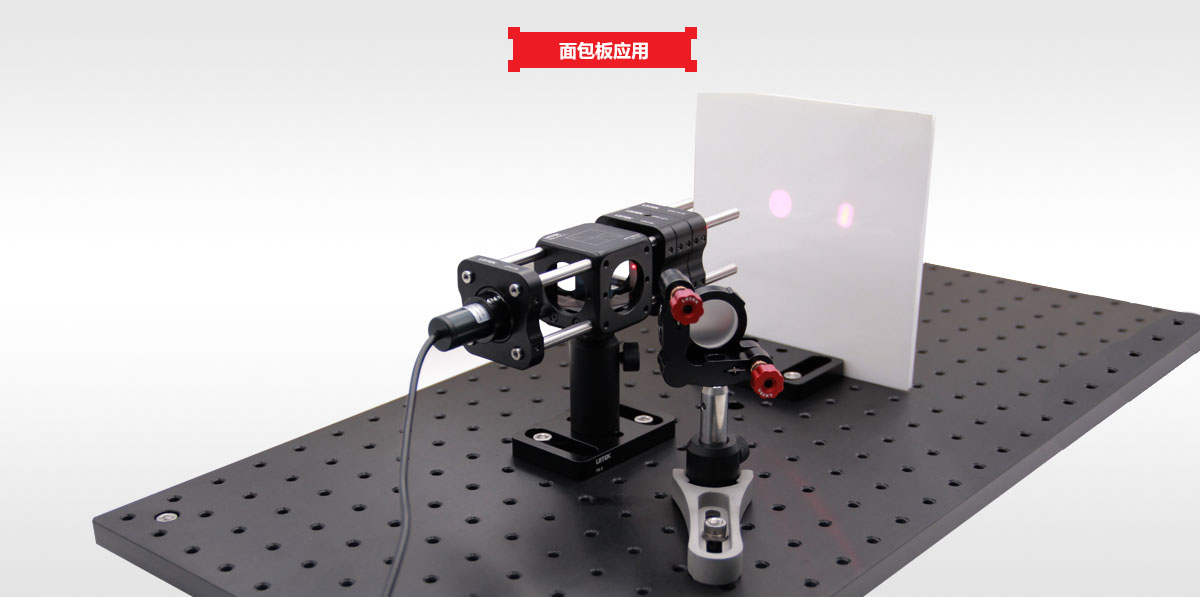

Оптические макеты часто используются для создания компактных оптических систем, они имеют на поверхности стандартные сквозные отверстия с резьбой М6, а оптико-механические компоненты можно закрепить винтами М6. В процессе обработки поверхности макета используется черное анодирование после шлифовки, чтобы избежать зеркального отражения постороннего света в эксперименте. Кроме того, в дополнительные аксессуары для макетной платы входят виброизолирующие резиновые накладки, ручки и вертикальные фиксированные крепления, которые необходимо приобретать отдельно.

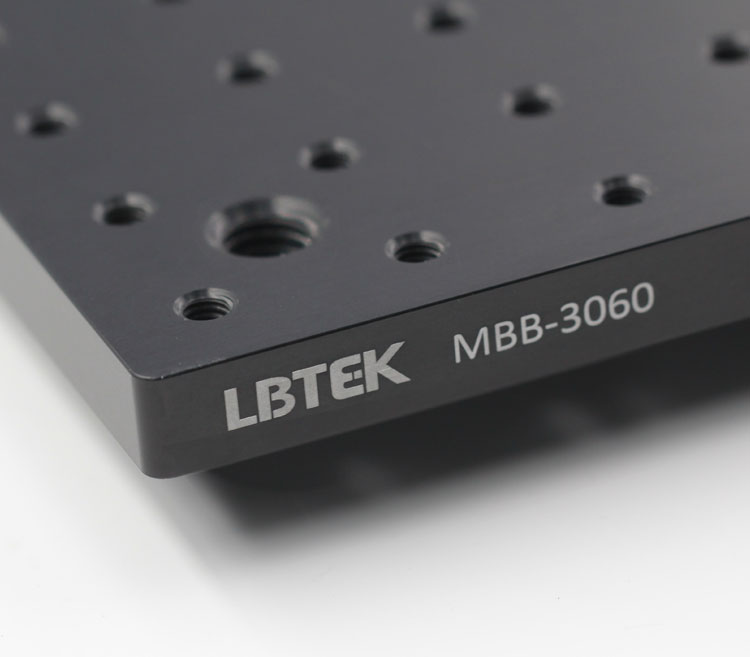

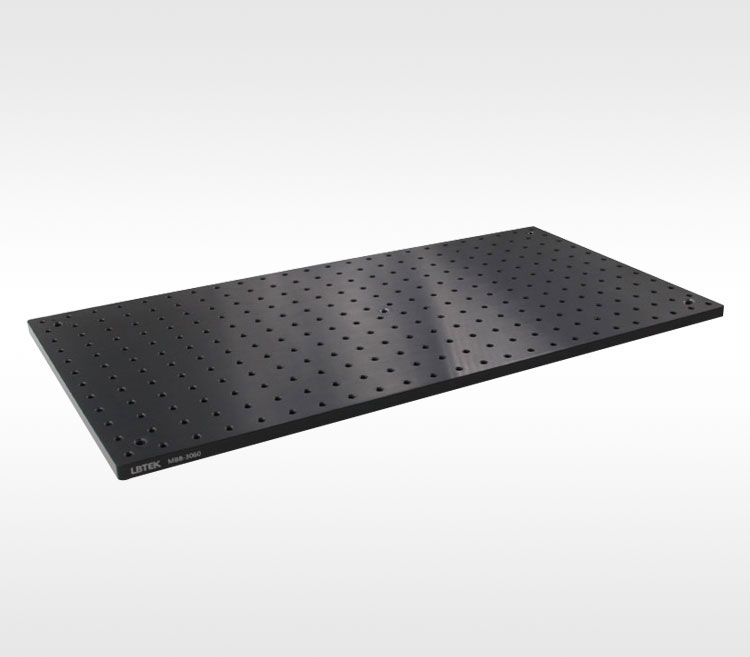

Стандартный оптический макет

Материал: алюминиевый сплав 6061-T6
Резьбовое отверстие: сквозное резьбовое отверстие M6, расстояние между резьбовыми отверстиями 25 мм.
Макеты длиной 300 мм и менее имеют четыре монтажных отверстия с потайной головкой.
Макеты длиной более 300 мм имеют пять утопленных монтажных отверстий.

Макетная плата LBTEK обрабатывается в соответствии с национальным стандартом точности, а поверхность имеет черное анодирование, что может минимизировать отражение поверхности и уменьшить воздействие на оптическую систему. Поверхность макетной платы имеет стандартный набор сквозных отверстий с резьбой M6, расположенных на расстоянии 25 мм друг от друга. Оптические макеты LBTEK длиной более 300 мм имеют пять утопленных монтажных отверстий. Когда центр макета находится под большой нагрузкой, добавление монтажного основания в центральное утопленное монтажное отверстие может обеспечить жесткость поверхности макета и уменьшить влияние деформация.

Модель	Длина макетной платы	Ширина макета	Стоимость	Доставка
MBB-1015	150 мм	100 мм	109 USD	90 дней

MBB-1515	150 мм	150 мм	115 USD	90 дней

MBB-1530	300 мм	150 мм	158 USD	90 дней

MBB-2020	200 мм	200 мм	158 USD	90 дней

MBB-3030	300 мм	300 мм	249 USD	90 дней

MBB-3045	450 мм	300 мм	458 USD	90 дней

MBB-3060	600 мм	300 мм	556 USD	90 дней

MBB-4560	600 мм	450 мм	883 USD	90 дней

MBB-6060	600 мм	600 мм	1 046 USD	90 дней

MBB-6090	900 мм	600 мм	1 586 USD	90 дней

Оптическая макетная плата (индивидуальная)

Материал: алюминиевый сплав 6061-T6
Макеты длиной более 300 мм имеют пять утопленных монтажных отверстий.
Индивидуальные продукты в соответствии с требованиями заказчика, другие размеры и спецификации также могут быть настроены

Настраиваемая оптическая макетная плата, поставляемая компанией LBTEK, изменяет общий размер и положение отверстия. Кроме того, что касается материала, специальной технологии обработки поверхности, формы, спецификаций отверстий, если у вас есть особые потребности, пожалуйста, обратитесь в службу поддержки клиентов LBTEK.

Настроенный контент может быть выбран следующим образом:
    Материал: Стандартный продукт - алюминиевый сплав 6061-T6; дополнительный нержавеющий алюминиевый сплав 5083, без процесса обработки поверхности, используется в вакуумной среде.
   Процесс обработки поверхности: Стандартным продуктом является черное анодирование после волочения, а черное анодирование после пескоструйной обработки является необязательным.
Размер / форма / расстояние между отверстиями / технические характеристики отверстий: в соответствии с требованиями заказчика.
Требования к плоскостности: ±0,15 мм (площадь 1000 мм × 600 мм, если она превышает эту площадь, необходимо определить параметры, пожалуйста, обратитесь в службу поддержки клиентов).

Модель	Длина макетной платы	Ширина макета	Стоимость	Доставка
MBB-50107-SP	1075 мм	500мм	По запросу	90 дней

MBB-6080-SP	800 мм	600 мм	По запросу	90 дней

MBB-6090-SP	900 мм	600 мм	По запросу	90 дней

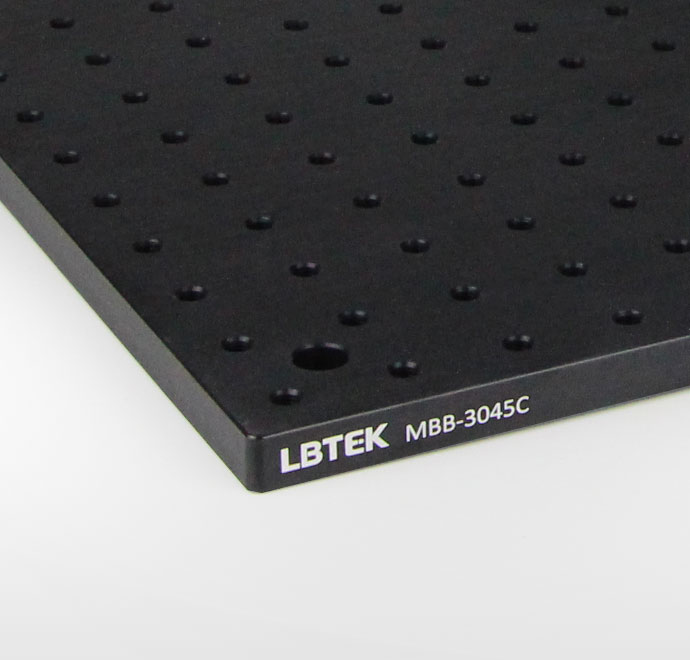

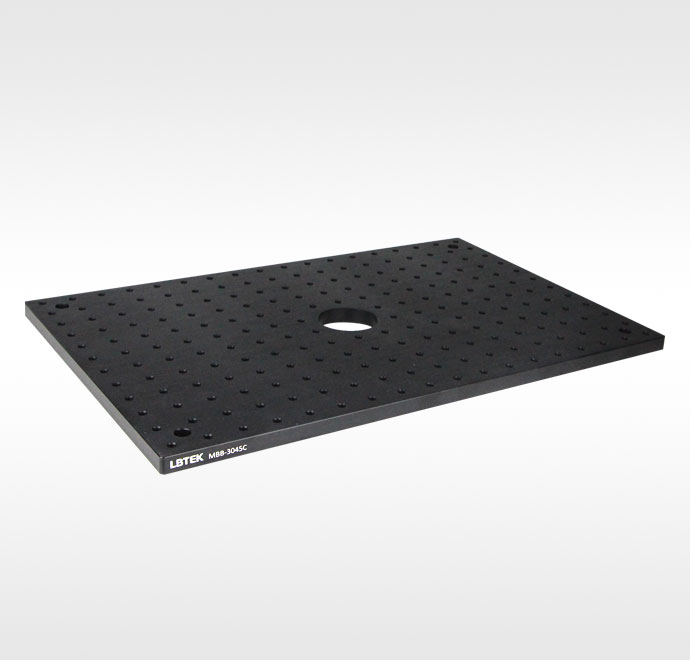

Стандартная оптическая макетная плата с центральным сквозным отверстием

Материал: алюминиевый сплав 6061-T6
Макет имеет центральное сквозное отверстие
Резьбовое отверстие: сквозное резьбовое отверстие M6, расстояние между резьбовыми отверстиями 25 мм.

Макетная плата LBTEK обрабатывается в соответствии с национальным стандартом точности, а поверхность имеет черное анодирование, что может минимизировать отражение поверхности и уменьшить воздействие на оптическую систему. Поверхность макетной платы имеет стандартный набор сквозных отверстий с резьбой M6, расположенных на расстоянии 25 мм друг от друга. Макетные платы имеют центральное сквозное отверстие, которое можно использовать для направления лазерного излучения, прокладки кабелей или в системах визуализации. Имеет четыре потайных монтажных отверстия.
